CA6140车床配套电机鼓风机结构设计

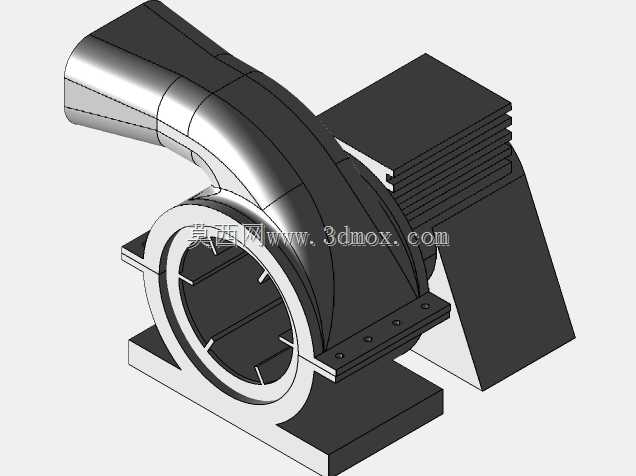

　　在普通车床的日常运行工况里，主轴箱、进给箱以及主电机长时间连续运转会产生大量热量，若热量无法及时导出，会导致箱体内润滑油黏度下降、传动件热变形超差，直接影响加工件的形位公差精度，严重时还会造成轴承抱死、绕组绝缘老化加速等故障，这款配套CA6140车床的电机鼓风机，正是针对普通卧式车床的定点散热需求设计的集成式风冷部件。不同于独立布置的外置风机，该总成直接与车床主电机的壳体端侧对接安装，省去了额外的风道转接结构，风机蜗壳的出风口直接对准电机壳体的散热鳍片组，同时预留分支风道可延伸至主轴箱侧端的进风口，实现电机与主轴箱的同步风冷，适配车床连续8小时满负荷切削的散热要求。从结构设计逻辑来看，整个总成采用蜗壳与安装底座一体化的铸铝结构思路，

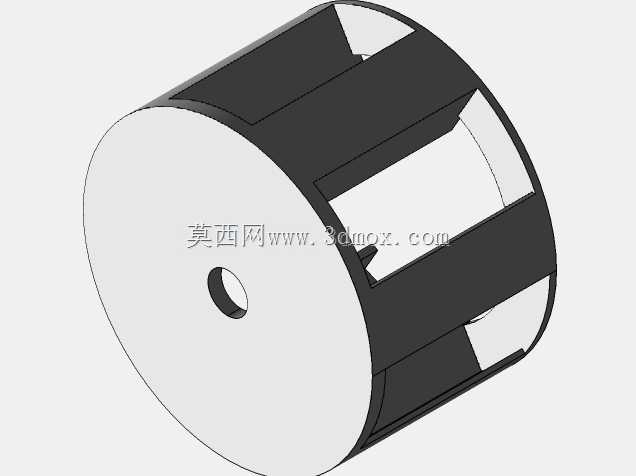

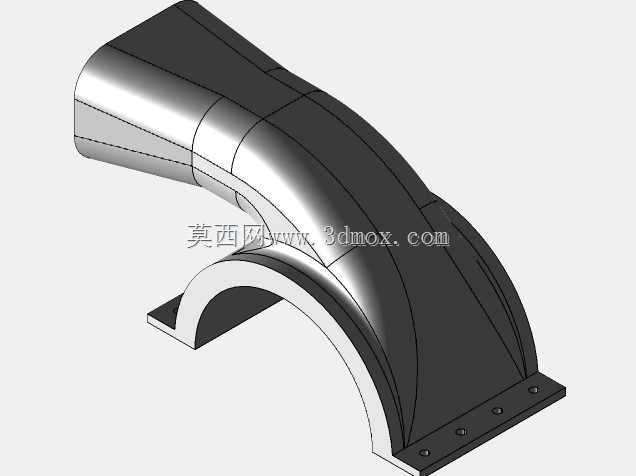

　　蜗壳的流道型线按照离心风机的等减速流道设计，气流从中心进风口进入叶轮腔后，沿蜗壳型线逐步增压提速，最终从切向出风口导出，出风口采用渐缩的扁嘴结构，可将出风风速提升20%以上，直接吹过电机外壳的平行散热鳍片，避免气流在鳍片间隙形成紊流导致散热效率下降。叶轮部分采用后向式叶片设计，相比前向叶片运行噪音更低，风压特性更适配车床这种近距离定点散热的场景，不会因为风道短出现气流喘振的问题，叶轮与电机输出轴采用锥面配合加键传动的连接方式，同轴度公差控制在0.02mm以内，高速运转时的动平衡精度达到G2.5级，满转速运行时的振动幅值不超过0.03mm，不会对车床的加工精度造成额外振动干扰。安装边界方面，总成底部的安装底座采用L型定位结构，

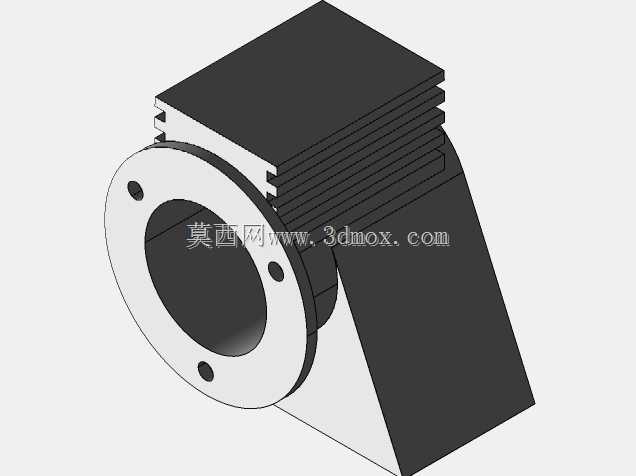

　　底座上开有两个长圆形安装孔，可适配CA6140车床电机侧安装座的孔距公差，安装时无需额外打孔改造，直接通过螺栓紧固即可完成定位，进风口侧的法兰与电机端盖的止口配合，配合间隙控制在0.1mm以内，既保证装配定位精度，又避免出现漏风导致风压损失。蜗壳侧面预留的电机接线盒避让槽，可完全容纳电机的接线端子与出线护套，不会出现装配干涉问题，整体总成的轴向安装尺寸控制在180mm以内，径向最大尺寸不超过220mm，安装后不会超出车床原有外罩的防护边界，无需改动车床的原有外防护结构。实际应用中，该鼓风机总成随车床主电机同步启停，当车床启动主电机时风机同时运转，气流直接冲刷电机散热鳍片，可将电机满负荷运行时的外壳温度控制在65℃以内，

　　相比无额外风冷的工况，电机绕组温升可降低18K左右，同时分支风道导出的气流进入主轴箱后，可加速箱体内热空气的循环排出，将主轴箱的油温稳定在50℃以下，有效延长润滑油的更换周期，减少主轴轴承的热变形量，保证长时间车削加工时的尺寸稳定性。设计过程中针对车床车间多金属切屑、多粉尘的工况，进风口处集成了冲压成型的金属防护网，网孔直径控制在3mm，既不会大幅增加进风阻力，又能有效阻挡切屑、棉纱等杂物进入叶轮腔，避免叶轮卡滞或动平衡被破坏，蜗壳与底座的连接位置采用圆角过渡，减少应力集中，在车床运行产生的持续振动下不会出现焊缝开裂或连接松动的问题。整个总成的所有组装部件配合公差均按照机械装配的IT7级精度控制，叶轮与蜗壳内壁的间隙控制在1.5mm，既保证运转时不会出现刮蹭，又能减少间隙漏风带来的效率损失，安装底座的定位面平面度公差控制在0.05mm以内，安装后可保证风机轴与电机轴的同轴度要求，避免运转时出现额外的径向载荷，延长轴承的使用寿命。
