CA6140车床电话支撑装饰结构件

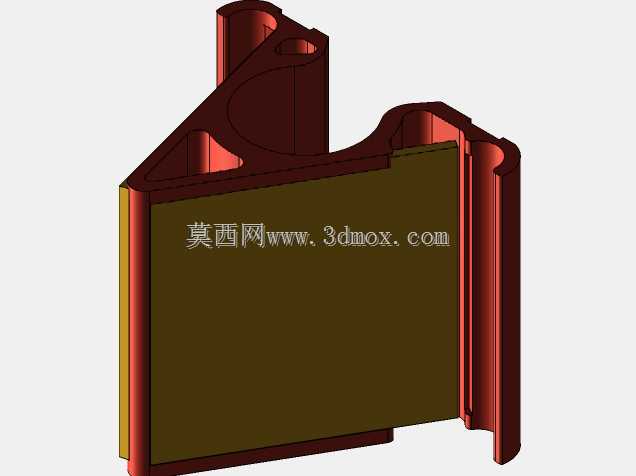

　　在普通卧式车床的操作侧布局设计中，这类支撑结构件承担着通讯终端挂载与操作区装饰防护的双重作用，日常生产场景里，操作工人需要在工位旁就近放置通讯设备，用于对接生产调度、工艺调整通知以及设备故障报修联络，以往零散放置的电话容易被切削液溅湿、被飞溅的切屑刮擦，还会占用操作台面的工件摆放空间，这类定制化支撑件就是为解决该类工位实际痛点设计的。从结构功能来看，该构件采用一体化的异形腔体设计，上部的两组同轴通孔是核心安装定位结构，可直接穿装固定螺栓与车床床身侧的预装螺柱对接，安装时不需要额外焊接支架，也不会破坏床身原有漆面和结构强度，安装完成后构件与床身侧面的贴合面预留了2mm的缓冲间隙，可避免车床运行时的振动传导导致通讯设备出现异响甚至松脱。

　　构件中部的大面积平整立面是装饰与承载的核心区域，立面做了加厚处理，平面度控制在0.1mm以内，既可以直接粘贴设备标识、操作提示标牌，也能通过背部的卡扣结构固定3.5英寸规格的通讯终端底座，立面边缘做了R3的圆角过渡，不会在操作人员上下料、更换刀具时剐蹭工作服或者造成磕碰伤害。下部的侧向延伸筒状结构是走线通道，通讯设备的连接线可以从筒腔内部穿过，直接接入车床侧方的弱电布线槽，避免线缆裸露在外被切屑勾挂、被切削液腐蚀老化，同时筒状结构也承担了侧向加强筋的作用，提升整个构件的抗扭刚度，即便操作人员倚靠或者放置小型工具，也不会出现结构变形。设计过程中优先考虑了车床工位的复杂工况，整体壁厚采用不均匀分布设计，安装孔位周边壁厚加厚至5mm，

　　承载立面壁厚3mm，非受力的过渡区域壁厚2mm，在保证整体结构强度满足10kg静载荷要求的前提下，尽可能降低构件自重，减少对床身侧安装点的载荷压力。安装边界方面，构件整体的横向安装跨度控制在120mm以内，纵向高度不超过180mm，突出床身侧面的距离控制在65mm，不会超出车床操作侧的安全防护范围，也不会影响溜板箱的全程往复移动，更换刀具、清理切屑时也不会与卡盘、刀架产生运动干涉。实际投产适配时，该构件可以采用ABS工程塑料注塑成型，也可以采用铝合金压铸成型，两种材质都能耐受车间内的切削液雾气、机油蒸汽腐蚀，日常维护只需要擦拭表面即可，不需要额外做防锈处理。结构的转角位置全部做了圆弧过渡，没有应力集中的锐角结构，

　　长期承受车床的低频振动也不会出现开裂问题，上部的安装孔位还预留了0.5mm的装配调节间隙，即便床身侧的预装螺柱存在小范围的位置偏差，也能顺利完成安装，不需要现场二次扩孔修正。这类结构件虽然不属于车床的核心切削功能部件，但却是提升工位操作便利性、优化现场5S管理的细节配套构件，在老旧CA6140车床的改造升级、新机组装的人性化配置中都有明确的应用需求，建模时严格遵循车床侧装配件的尺寸公差要求，所有安装孔位的中心距、贴合面的形位公差都与原厂安装基准匹配，可直接用于生产加工或者改装适配。
