CA6140车床整形刀头组件结构设计

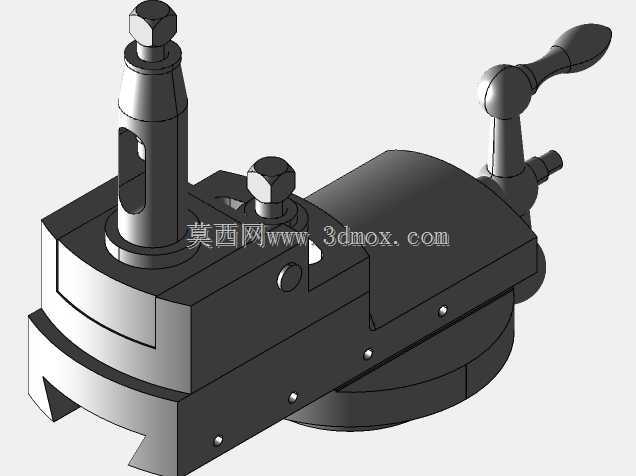

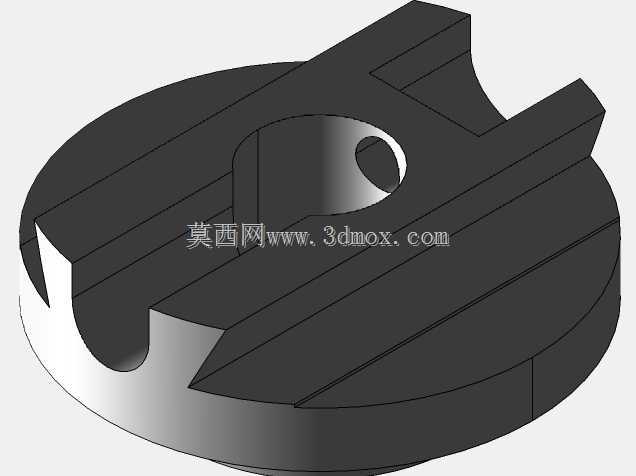

　　在普通卧式车床的金属切削加工场景中，刀架组件作为直接承载切削刀具、传递切削力的核心功能部件，其结构合理性直接决定工件加工精度、刀具装夹刚性以及操作便捷性，这套适配CA6140车床的整形刀头组件，正是针对车床常规整形、仿形切削工序的作业需求完成的结构设计。从实际加工场景来看，CA6140作为国内机械加工车间普及率极高的普通卧式车床，常承担轴类、盘类零件的外圆车削、端面车削、切槽、成型面加工等工序，常规四方刀架在换装整形刀具、完成小范围角度调整切削时，往往存在装夹对位繁琐、锁紧刚性不足、微调行程受限的问题，这套刀头组件正是为填补这类作业场景的使用缺口设计。组件整体采用分层式结构布局，底部为可与车床中拖板刀架安装位适配的回转基座，

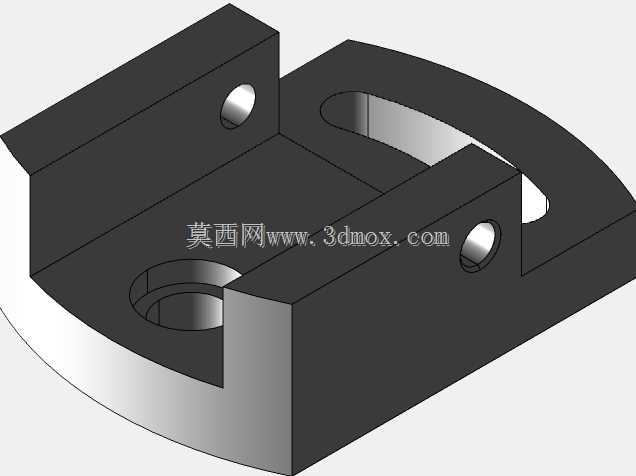

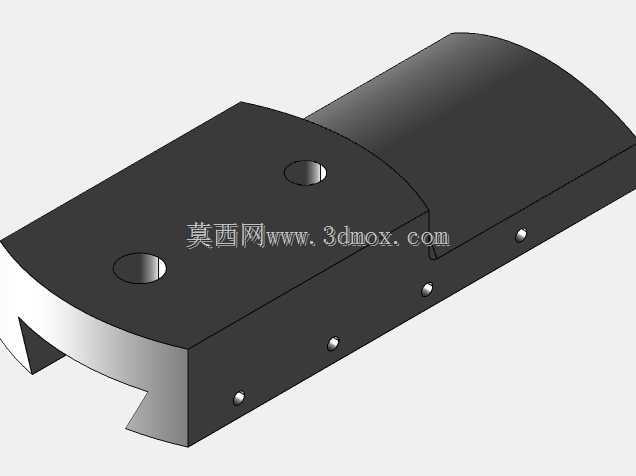

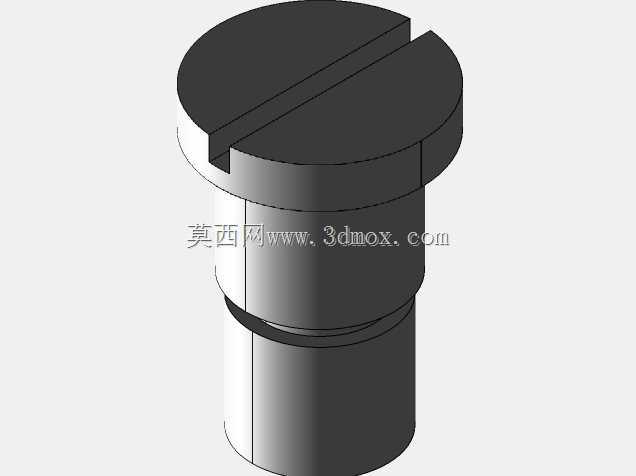

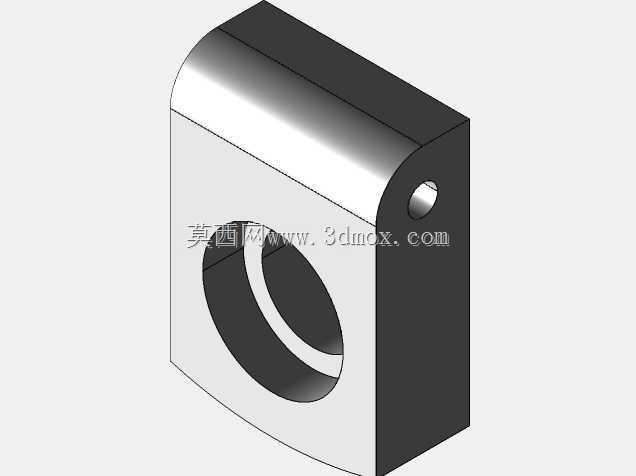

　　基座圆周方向设置等距定位销孔，可配合锁紧结构实现0-360度范围内的角度分度调整，满足不同角度斜面、成型锥面的整形切削需求，安装边界完全匹配CA6140车床原刀架的安装螺孔位置，换装时无需对车床原有安装面做二次加工，可直接替换原有刀位组件，降低现场改装的工作量。上部的刀具装夹主体采用开式弹性装夹槽结构，配合顶部的锁紧螺栓结构，可实现不同柄径整形刀具的快速装夹与拆卸，装夹槽的导向长度经过针对性设计，装夹刀具后悬伸量控制在合理区间，可有效避免切削过程中出现的刀具振颤问题，保证整形加工的表面粗糙度达标。侧面设置的操作手柄联动内部的锁紧与微调机构，扳动手柄可快速实现刀头角度的松开与锁紧，手柄的操作力矩经过匹配设计，

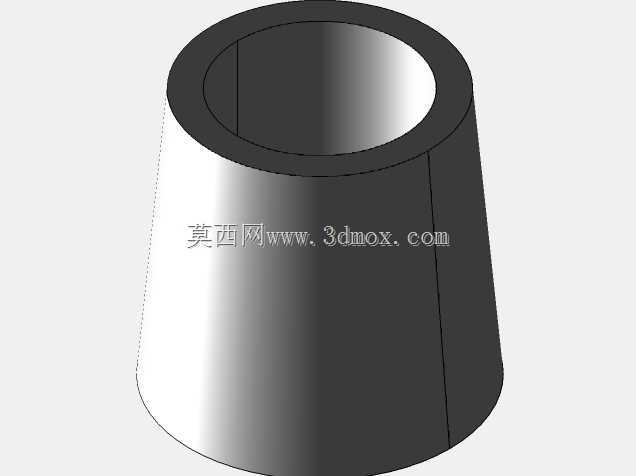

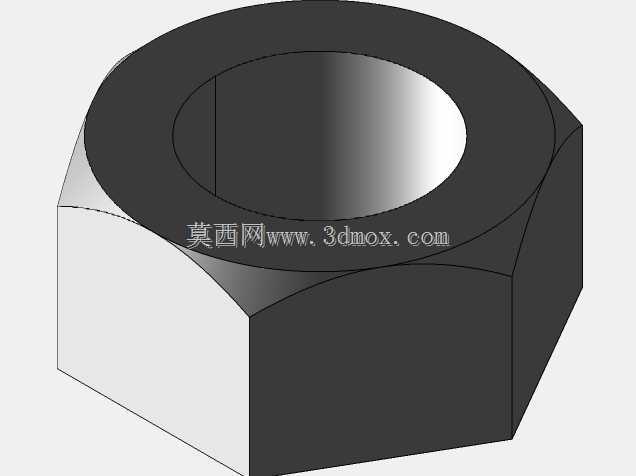

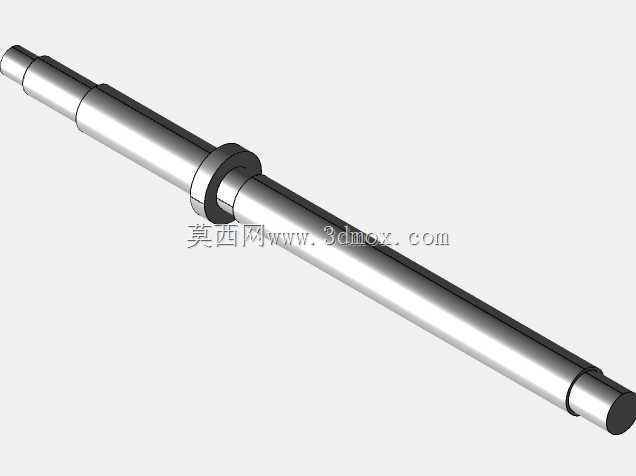

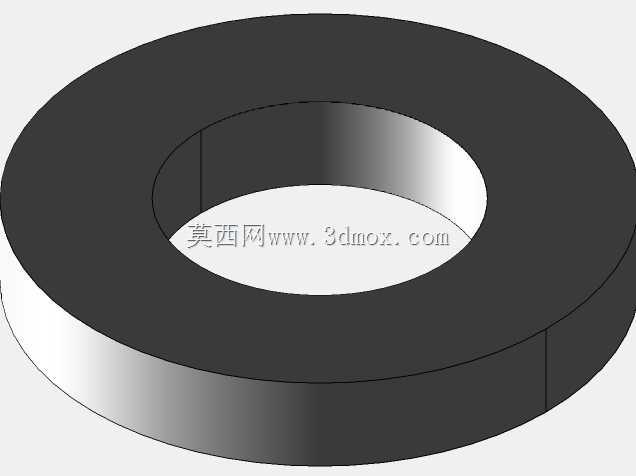

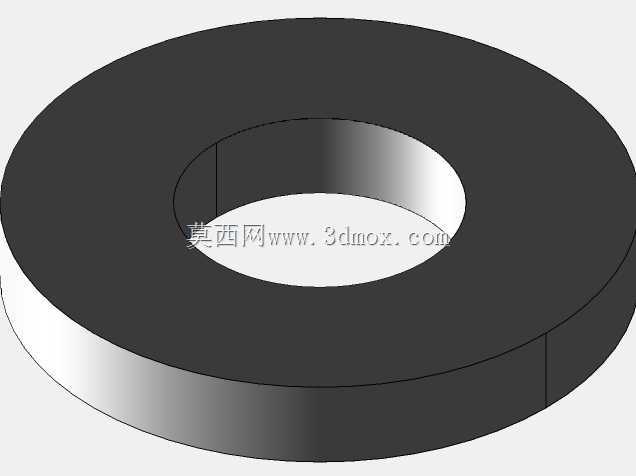

　　操作人员无需借助加力杆即可完成可靠锁紧，同时微调机构可实现刀头切削位置的微米级进给调整，在进行小余量整形切削时，可精准控制吃刀深度，避免因进刀量过大导致的工件报废或刀具崩损。从结构设计思路来看，整套组件的受力路径经过反复优化，切削过程中产生的径向力与轴向力可通过装夹主体直接传递到底部回转基座，再均匀分散到车床中拖板的安装面上，避免局部应力集中导致的组件变形，所有转动配合面均设置了耐磨衬套结构，长期使用后出现磨损时仅需更换衬套即可恢复原有配合精度，大幅降低设备维护成本。组件上的所有锁紧螺栓均采用标准件规格，现场维护时可快速找到替换配件，无需定制特殊紧固件。在实际使用过程中，这套刀头组件可适配焊接式整形车刀、

　　机夹式成型刀片等多种刀具类型，除常规的外圆整形作业外，调整基座回转角度后还可完成端面环形槽、内外锥面的成型加工，相比原装四方刀架，换装整形刀具的准备时间可缩短40%以上，角度调整的重复定位精度可控制在0.02mm以内，完全满足普通车床半精加工、精加工阶段的整形工序精度要求。组件的外形尺寸经过紧凑化设计，安装后不会超出车床中拖板的原有运动边界，不会在拖板移动过程中与车床尾座、卡盘等部件发生运动干涉，各操作部件的位置均符合车床操作人员的常规操作习惯，换装后无需改变原有操作逻辑即可快速上手。针对切削过程中的切屑飞溅问题，组件上部的装夹结构特意设置了切屑导流斜面，可引导带状切屑向远离操作位的方向排出，降低切屑烫伤操作人员的风险，同时外露的配合面均设计了防尘结构，可阻挡切削过程中产生的金属碎屑进入配合间隙，延长组件的无故障使用周期。
