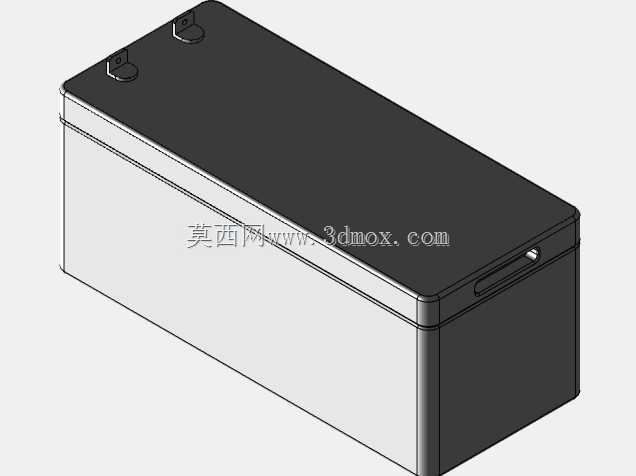

固定式185安培铅酸蓄电池三维结构设计

　　顶部的槽盖与壳体采用热熔密封的配合结构，建模时还原了盖体与壳体的止口配合边界，保证密封结构的尺寸精度，避免电解液渗漏风险。顶部的两个铅质接线端子采用内嵌式铜芯结构，建模时还原了端子的凸台定位结构，端子周边做了凸起的防爬酸围边，可避免使用过程中电解液沿端子表面渗出腐蚀接线端头，端子的中心距、螺栓孔尺寸完全匹配行业通用的接线夹安装标准，不需要额外做转接件就能适配不同线径的动力电缆连接。壳体侧面设计的内凹式提手结构，是建模时重点还原的细节，这个提手和壳体为一体化成型结构，内凹的深度、圆角尺寸完全符合人工搬运的握持人机工程要求，单人搬运时手部可以完全探入提手内槽，受力均匀不会出现硌手的问题，同时提手没有突出壳体外轮廓，不会额外占用安装空间，这款固定式铅酸蓄电池的三维结构设计，首先围绕实际工况下的安装与使用需求展开，在做结构建模前，需要先明确这类185安时容量铅酸电池的核心应用场景：它既可以作为重型柴油车辆、工程机械设备的启动与车载供电储能单元，也能作为通信基站、机房后备电源系统、离网光伏储能系统的核心储电部件，不同场景下对电池的外形边界、安装固定方式、端子布局都有明确的工程要求。从结构设计思路来看，建模时优先还原了电池壳体的一体化注塑结构特征，壳体采用耐酸ABS材质的等壁厚设计，侧壁做了内凹的加强筋结构，既可以控制壳体整体重量，又能抵抗内部铅极板组、硫酸电解液带来的长期静压力，避免壳体在长期使用、温度循环变化下出现鼓胀变形的问题。

　　多台电池并排密集安装时不会出现结构干涉。在安装边界的尺寸控制上，这款电池的长、宽、高尺寸完全匹配通用的电池架、车载电池舱的安装位标准，底部做了浅位的定位凸台，可以直接嵌入标准电池托盘的定位槽内，不需要额外做固定压块就能限制电池在车辆行驶、设备振动工况下的位移。建模过程中对内部结构的还原也遵循实际生产的装配逻辑：内部铅极板组采用分层叠装结构，极板之间的隔板、汇流排的排布完全符合铅酸电池的生产工艺要求，盖体上预留的注液孔、排气阀结构也做了精准还原，排气阀采用单向开启的迷宫式结构，既可以排出电池充放电过程中产生的酸雾气体，又能阻止外部空气、水分进入电池内部，同时避免电解液晃荡溢出。从功能特性的结构匹配来看，

　　这款电池的大电流放电能力对应的结构设计也在模型中有所体现：内部汇流排的截面积、端子的导电接触面积都按照185安时容量的最大放电电流做了匹配设计，避免大电流放电时端子、汇流排出现过热问题。壳体的壁厚均匀性在建模时做了拔模角度处理，适配注塑生产的脱模要求，所有棱边都做了R3-R5的圆角过渡，既可以避免生产过程中出现应力开裂，也能减少安装搬运过程中棱角磕碰带来的壳体损伤。在不同场景的适配性上，这款电池的结构既可以满足车载场景下的抗振动要求，壳体与内部极板组之间预留的缓冲间隙可以吸收车辆行驶过程中的颠簸振动，避免极板组松动移位；也能满足固定后备电源场景下的长期静置使用要求，底部的平面度控制在0.5mm以内，

　　放置在电池架上不会出现局部受力不均的问题。建模时还考虑了多电池串并联安装的空间需求，电池侧面的平整无凸起设计，可以让多台电池紧密并排安装，相邻电池之间预留2mm的通风间隙就能满足散热要求，不会因为结构突出导致间隙过大浪费安装空间。顶部盖体的平面设计也预留了标签粘贴、电池状态监测模块的安装位置，可以直接加装电压、温度采集模块，适配智能电池管理系统的安装需求，不需要额外在壳体上打孔做结构改造。整个模型的结构细节完全还原了量产铅酸蓄电池的真实工程特征，没有做简化或者艺术化处理，所有配合尺寸、安装边界都符合实际工业应用的标准要求，可以直接用于设备布局设计、安装空间校核、电池舱结构设计等工程场景，也能作为储能系统集成、车载供电系统设计的部件选型参考，帮助结构设计人员在整体设备建模阶段准确评估电池的安装空间、接线走向、维护操作空间，避免后期生产装配时出现结构干涉、安装操作不便的问题。
