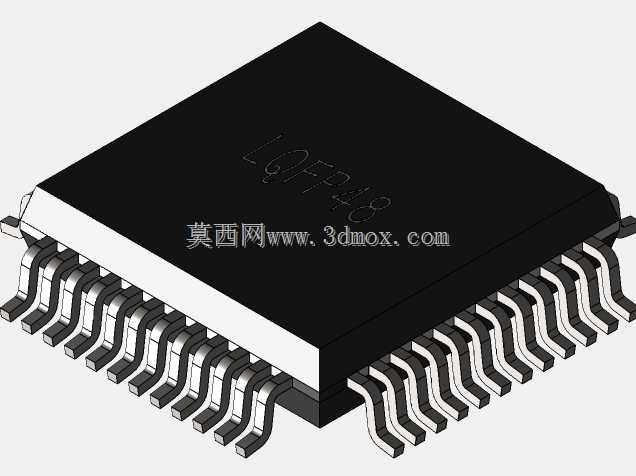

LQFP48封装芯片7x7规格0.5mm引脚距结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，LQFP48封装的集成电路是极为常见的表贴元器件，这类封装的三维结构建模精度，直接影响到PCB封装库的准确性、SMT钢网开孔合理性以及后续整机结构干涉校验的可靠性。做这类封装结构建模时，首先要明确实际生产中的安装边界，7mm×7mm的本体外形尺寸是核心基准，引脚中心距严格控制在0.5mm，每一侧排布12个鸥翼型引脚，四个角位的引脚位置需要做精准对位，避免出现引脚偏移导致的焊接虚焊问题。

　　从实际应用场景来看，这类封装多用于引脚数适中的微控制器、接口转换芯片、小型驱动芯片，在工控单板上经常会和周边的阻容件、接插件排布在同一面，建模时不仅要还原本体的黑色塑封外形，更要精准还原每一个鸥翼引脚的弯折弧度、引脚厚度以及引脚末端的焊接平面位置——很多新手建模时容易忽略引脚的成型角度，导致导出的STEP模型导入PCB设计软件后，引脚和焊盘的位置出现Z向偏差，后续做结构装配校验时会误判干涉，或者给SMT工艺仿真带来错误的参考。

　　设计这类封装三维模型的思路，要完全贴合实际元器件的生产成型工艺：塑封本体采用直角过渡的立方体结构，表面的印字区域做浅凹痕处理还原真实芯片的丝印质感，引脚部分采用等厚度的铜材弯折形态，从本体侧面引出后先水平延伸一段距离，再向下弯折形成焊接段，弯折处的圆角要符合实际冲压引脚的工艺特征，不能做成直角弯折，否则和真实元器件的形态偏差过大。安装边界的设定上，要考虑到SMT贴装时的元器件安全距离，本体下方的空间要预留出PCB焊盘的厚度以及焊锡爬升的空间，不能将本体下表面直接和PCB板面做重合处理，要留出0.15mm左右的贴装间隙，还原实际焊接后元器件和板面的真实距离。

　　在结构校验场景中，这类精准的封装模型可以帮助结构工程师在设计外壳、散热件时提前判断干涉：比如当芯片上方需要贴装导热垫、安装小型散热片时，本体的高度尺寸是否和周边元器件的高度差匹配，引脚伸出本体的长度是否会和旁边的 taller 元器件产生空间冲突，甚至在做整机跌落仿真时，准确的引脚结构可以更真实地模拟焊接点的受力情况，提前预判引脚断裂、焊盘脱落的风险。很多工程师在做板级设计时习惯用简化的方块模型代替精准封装，往往在试产阶段才发现芯片和周边结构件干涉，或者引脚和焊盘对位不准导致焊接良率低，精准的三维封装模型可以在设计阶段就规避这类问题，减少打样迭代的次数。

　　另外，这类封装的引脚共面度也是建模时需要注意的细节，所有引脚的焊接末端平面要处于同一水平面上，偏差控制在0.05mm以内，和真实元器件的共面度参数要求保持一致，这样在做SMT工艺仿真时，才能准确模拟焊锡印刷后每个引脚的吃锡情况，避免出现个别引脚虚焊的误判。塑封本体的边角要做微小的倒角处理，还原真实塑封工艺的脱模特征，不要做成绝对锋利的直角，让模型的写实度更高，在做产品渲染、技术文档配图时也能达到更真实的视觉效果。对于板级结构设计来说，每一个元器件的精准模型都是整个数字样机的基础，哪怕是常见的标准封装，也需要严格按照实际尺寸和形态特征建模，才能保证整个设计链路的准确性，从PCB布局到结构装配，再到工艺仿真，每个环节都能依托精准的三维模型获得可靠的参考依据。
