CA6140机床冷却器叠片结构件

　　在普通卧式车床的切削加工工况中，持续产生的切削热会直接影响刀具寿命、工件加工精度与设备运行稳定性，冷却系统作为车床热管理的核心单元，其叠片组件是保障冷却介质流通、实现热量高效交换的关键结构。这款适配CA6140车床的冷却器叠片，采用层叠式压合结构设计，核心功能是为冷却回路提供规整的介质流道，同时通过叠片间的密封贴合，避免冷却介质渗漏，保障冷却系统在机床连续运转过程中的压力稳定性。

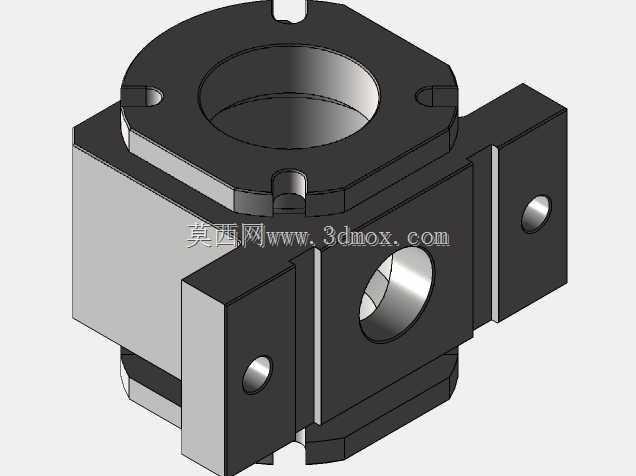

　　从实际应用场景来看，CA6140作为应用范围极广的普通卧式车床，承担着轴类、盘类零件的车削、镗削、螺纹加工等多类工序，加工过程中切削区温度可达数百摄氏度，冷却系统需要持续输送切削液或冷却介质对刀具、工件进行降温，同时带走加工产生的细切屑，冷却器叠片所处的换热单元，负责对回流的高温冷却介质进行热量置换，避免冷却介质温度持续升高导致冷却效率下降。该叠片组件的结构设计充分考虑了车床安装空间的局限性，主体采用方形基座搭配双侧安装耳的结构，中心设置大直径通流孔，用于主冷却介质的轴向流通，侧面开设径向通流孔，可实现不同流道间的介质导通，满足层叠后多回路换热的流道布局需求。

　　在设计思路上，这款叠片优先保障了密封可靠性与流道顺畅性，叠片的贴合面采用平面度公差严格控制的加工面，层叠压合后可实现金属面硬密封，无需额外加装密封垫片即可满足低压冷却回路的密封要求，减少了密封件老化带来的维护成本。双侧的安装耳上设置定位销孔，叠片层叠组装时可通过定位销实现各片的精准对位，避免流道错位导致的通流面积减小、流阻增大问题。安装耳的突出结构也为整个叠片组件提供了固定点位，可通过螺栓将组装完成的冷却器芯体固定在车床冷却系统的壳体内部，避免机床运行过程中的振动导致叠片错位、松脱。

　　从安装边界来看，该叠片的中心通流孔直径适配CA6140车床冷却系统的主流道管径，双侧安装耳的间距与冷却器壳体的内部安装槽尺寸匹配，层叠后的总厚度可根据冷却功率需求灵活调整叠片数量，适配不同加工强度下的换热需求。叠片上的径向孔位置经过精准排布，层叠后可形成折流式流道，延长冷却介质在换热单元内的停留时间，提升热量交换效率，相比直通式流道结构，换热效率可提升三成以上，同时不会过度增加流阻，保障冷却泵的运行负载处于合理区间。

　　在实际加工与装配环节，该叠片的结构工艺性良好，可采用冲压或铣削工艺进行加工，各边角处设置合理的工艺倒角，既避免装配过程中锐边划伤操作人员，也能减少叠片压合过程中的应力集中，避免长期受冷热交变应力影响出现裂纹。叠片表面采用氧化处理，可提升耐锈蚀能力，适配切削液、水基冷却介质等多种冷却介质的使用场景，延长组件的整体使用寿命。对于机床维修、设备改造的结构设计人员而言，该叠片的三维结构可直接用于冷却器芯体的组装模拟，提前验证叠片数量、流道布局与壳体的匹配性，减少实物试装的反复调整工作量，也可作为同类层叠式换热组件的设计参考，根据不同的通流需求调整孔径、安装点位的尺寸参数，快速衍生出适配其他型号机床冷却系统的叠片结构。
