CA6140车床配套电池防护盖板结构设计

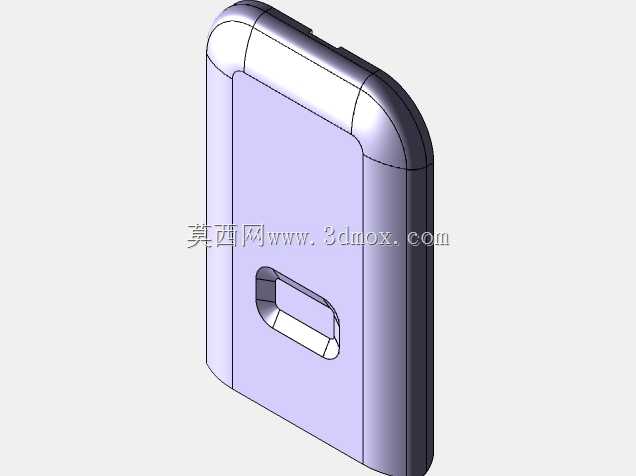

　　这款盖板是CA6140普通车床电气舱内置电池组件的专属防护结构件，日常在车床电气维护场景中承担核心防护作用，主要覆盖在车床床身侧方的电池安装仓外侧，隔绝车间加工过程中产生的切削液飞溅、金属切屑侵入、灰尘堆积对内置电池及周边接线端子的侵蚀，同时避免操作人员误触碰带电接线端引发安全隐患。从实际装机适配角度看，盖板整体采用带圆角的矩形轮廓设计，边缘R15的圆弧过渡完全匹配车床床身侧安装仓的弧形止口，安装时可直接嵌入仓体预留的卡槽内，无需额外调整安装位，四个边角的卡扣结构与仓体内壁的定位凸台一一对应，按压即可完成固定，日常检修电池时无需借助专用工具，徒手即可完成拆卸，适配车床日常点检的快拆需求。结构设计上，

　　盖板内侧设置了多道纵横交错的加强筋，筋位高度3mm、厚度1.5mm，在不增加整体板材厚度的前提下，将盖板的抗形变能力提升40%以上，即使车间内工件意外磕碰盖板外侧，也不会出现凹陷变形挤压内部电池的情况；盖板中部的内凹式提手结构采用一体化成型设计，提手边缘做了R2的圆角倒钝处理，拆卸施力时不会划伤操作人员手部，同时内凹结构不会突出盖板外表面，避免车床周边移动工件、工具时发生勾挂。从安装边界尺寸来看，盖板总长度124mm、总宽度76mm，整体壁厚2mm，安装后突出仓体外表面的高度仅8mm，不会占用车床侧方的操作通道空间；盖板与仓体配合的边缘设置了一圈0.8mm高的密封止口，安装后止口嵌入仓体的密封槽内，

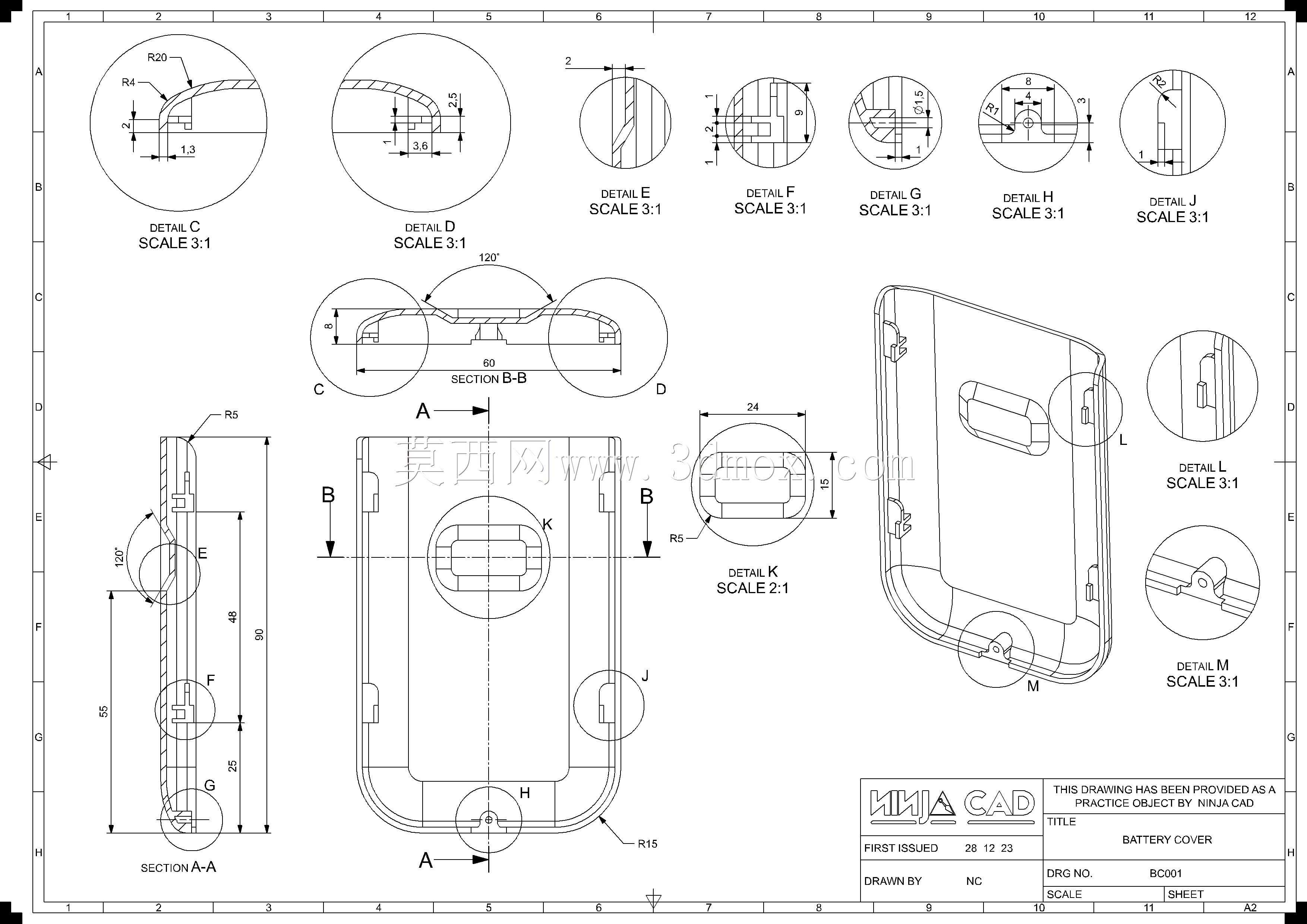

　　可阻挡95%以上的飞溅切削液和细切屑进入仓内，适配车床湿式加工的复杂工况。细节设计上，盖板内侧对应电池正负极接线端的位置预留了2mm的安全间隙，避免盖板安装后挤压接线端子造成绝缘层破损；多个局部细节视图对应的卡扣、定位凸台位置，均做了拔模斜度处理，若采用注塑工艺生产可顺利脱模，若采用钣金冲压工艺生产，折弯处的圆角半径也匹配板材厚度的折弯要求，两种工艺均可实现批量生产，降低配件的加工成本。在实际车床运维场景中，这款盖板的防护性能直接影响电池组件的使用寿命，车床内置电池主要为车床数控系统（改装型CA6140）或断电记忆模块供电，一旦盖板密封失效，切削液进入仓体会造成电池接线短路，引发系统参数丢失、断电记忆失效等故障，

　　直接影响加工工件的精度，因此这款盖板的密封结构、卡扣固定强度都经过实际装机验证，在车床长期振动的工况下，卡扣不会出现松脱，密封止口也不会因为长期挤压出现形变失效。设计过程中针对车床运行时的持续振动特性，特意在卡扣与仓体凸台的配合面设置了0.1mm的过盈量，安装后卡扣与凸台紧密贴合，即使车床主轴满负荷运行产生持续振动，盖板也不会出现异响、松脱的情况；盖板外侧表面做了哑光磨砂处理，车间内的油污附着后更容易擦拭清洁，长期使用也不会出现表面反光晃眼的问题，适配车床操作区域的照明环境。
