CA6140车床用带键槽法兰式连接盘结构

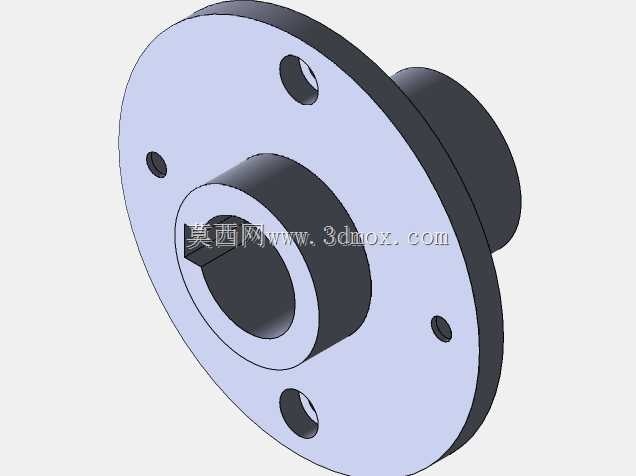

　　在普通卧式车床的主轴传动、进给机构以及辅助工装连接环节，这类带凸台的法兰式连接盘是承担扭矩传递、部件同轴定位的核心基础零件，尤其在CA6140这类通用卧式车床上，既可以作为主轴端与卡盘的过渡连接构件，也能在进给箱、溜板箱的轴系输出端作为联轴器的组成部分，实现不同轴径部件的刚性衔接，保障传动过程中扭矩传递的稳定性，避免轴系偏载引发的振动、加工精度超差问题。从结构设计逻辑来看，该零件采用圆盘法兰加单侧同轴凸台的构型，法兰端面上均匀分布的四个通孔用于穿装紧固螺栓，安装时可将法兰端面与对接部件的基准面完全贴合，螺栓预紧后能提供足够的轴向锁紧力，抵消传动过程中产生的轴向窜动；凸台部分采用与法兰端面垂直的同轴外圆柱面，

　　装配时可插入对接部件的定位止口内，依靠圆柱面的配合精度保证两个连接部件的同轴度，相比无凸台的平法兰结构，这种带止口凸台的设计能大幅降低装配时的找正难度，即使是现场维修更换配件，也能快速完成定位，无需反复打表调整同轴度。零件中心的通孔为轴类部件的穿装通道，孔内加工的键槽是扭矩传递的核心结构，装配时与轴上的平键配合，可将轴的旋转扭矩直接传递到法兰盘，再通过法兰端的螺栓连接传递到另一侧的执行部件，键槽的尺寸与位置精度直接影响传动的平稳性，设计时需保证键槽两侧面与中心孔轴线的平行度，避免键连接出现偏载导致的键侧压溃、磨损加剧问题。从安装边界来看，法兰盘的外径尺寸需匹配对接部件的安装止口范围，四个安装孔的中心距需与对接部件的螺纹孔位置完全对应，凸台的外径与对接止口采用小间隙配合，既保证装配时的顺畅性，又能控制同轴度误差在允许范围内；中心孔的尺寸需适配所连接轴的轴径，键槽的宽度、深度需符合对应平键的国家标准，保证互换性。在实际车床运行场景中，这类连接盘长期承受交变扭矩载荷，尤其是车床进行重切削加工时，主轴端的连接盘会承受较大的切削冲击力，因此零件的材质通常选用中碳钢经调质处理，法兰端面与凸台的配合面需保证足够的平面度与圆柱度，避免装配后出现结合面缝隙导致的连接刚性下降。设计建模过程中，需重点关注几个关键尺寸的公差匹配：凸台外圆与中心孔的同轴度公差需控制在0.02mm以内，

　　法兰端面与中心孔轴线的垂直度公差需满足安装后端面跳动不超过0.03mm，四个安装孔的位置度公差需保证螺栓能顺利穿装，避免强行装配导致的螺栓附加应力。此外，法兰盘上的安装孔采用沉孔结构设计，可让螺栓头完全沉入沉孔内，避免螺栓头突出法兰端面影响其他部件的安装，同时也能减少旋转过程中螺栓头与周边部件的剐蹭风险。在车床的维修改造场景中，这类连接盘还可以作为非标工装的连接基座，比如在主轴端安装专用的夹具连接盘时，可通过修改法兰盘的凸台尺寸、安装孔位置，适配不同规格的工装夹具，拓展车床的加工范围，此时建模时需保证基准面的统一性，所有尺寸均以法兰端面与中心孔轴线为设计基准，减少尺寸链换算带来的误差。从结构工艺性来看，该零件的构型非常适合车削加工，

　　所有回转面均可通过一次装夹完成粗精加工，法兰端的安装孔可通过钻床或加工中心完成钻孔、锪沉孔工序，键槽可通过插床或线切割加工，加工工艺成熟，制造成本较低，适合批量生产作为车床的备用配件。在轴系装配过程中，这类连接盘的安装顺序通常为先将平键装入轴的键槽内，再将连接盘的中心孔对准轴端，顺着键槽方向推入到位，使凸台端面与轴肩贴合，之后再将法兰端与对接部件的止口对准，穿装螺栓并按对角顺序逐步拧紧，保证每个螺栓的预紧力均匀，避免法兰盘出现偏斜导致的轴系运转振动。日常设备维护中，需定期检查连接盘的螺栓是否出现松动，键槽配合处是否存在磨损间隙，如果发现法兰端面跳动超差，需及时检查连接盘的配合面是否出现磨损、变形，必要时更换新的连接盘，避免故障扩大影响车床的加工精度。
