气缸驱动直线推送执行模组结构设计

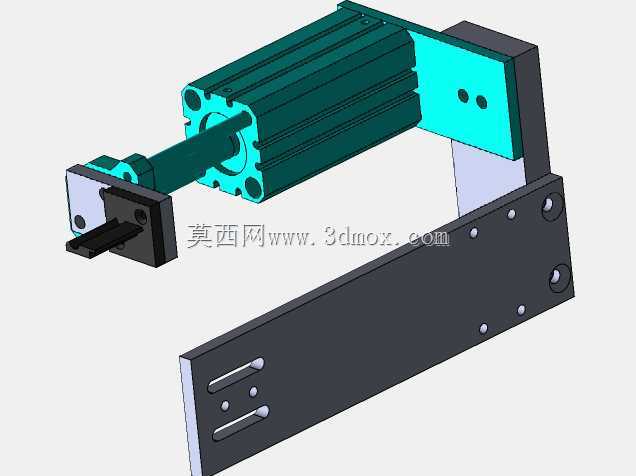

　　这套气动直线推送执行组件，常被集成在各类机床上下料工位、小件分拣输送线、工装夹具换位机构中，作为末端直线动作的执行单元使用，相比电动滑台成本更低、响应速度更快，适合短行程、高频次的往复推拉作业场景。整套组件以标准方形气缸作为动力源，缸体通过L型立式安装支架固定在长条形水平安装底板上，气缸活塞杆前端连接浮动接头与推料块，避免活塞杆受径向偏载导致密封件过早磨损，延长气缸使用寿命。

　　从结构设计逻辑来看，安装底板上开设了两组平行的长圆形调节腰孔，可根据实际安装工位的位置偏差调整整套模组的固定位置，适配不同机架的安装孔位，降低现场安装调试的对位难度；立式支架与底板之间采用内六角圆柱头螺钉锁紧，拼接面做了铣平处理，保证支架与底板的垂直度，避免气缸安装偏斜导致活塞杆运行卡滞。气缸选型上采用了带导杆的不回转气缸结构，活塞杆伸出过程中不会发生周向转动，保证前端推料块的工作面始终与被推送工件保持平行，无需额外加装导向轴与直线轴承，简化整体结构的同时压缩了模组的横向占用空间。

　　实际应用中，这套模组可完成的动作包括工件从料道到工装位的推送、加工完成件从工装位的顶出、分拣工位的工件分流拨送，工作气压在0.4-0.6MPa区间即可稳定输出推力，可适配重量在5kg以内的金属或塑料小件推送作业。推料块上开设了两个安装孔位，可根据被推送工件的外形更换不同结构的推头，比如平面推块、V型定位推块、吸盘安装座等，拓展不同的作业功能，无需改动主体安装结构即可快速切换工况。

　　安装边界方面，整套模组收缩状态下的总长度可适配常见300mm以内行程的气缸安装，底板宽度控制在120mm以内，立式支架的高度根据气缸缸径调整，保证气缸轴线与底板上表面平行，活塞杆伸出后推料块的运行平面与底板上表面的高度差可通过更换不同高度的立式支架进行调整，适配不同高度的料道与工装接口。所有外露的安装螺钉均采用沉头设计，避免动作过程中与周边管线、工件发生刮碰，气缸的进出气接口布置在缸体侧方，预留了足够的气管接头安装空间，不会与支架结构产生干涉。

　　在细节处理上，推料块与活塞杆的连接部位预留了0.5mm的轴向浮动间隙，可抵消工件定位偏差带来的刚性冲击，避免气缸活塞杆受侧向力弯曲；底板的边缘做了倒角处理，去除加工毛刺，避免安装调试过程中划伤操作人员；所有结构件的加工公差按照IT7级控制，安装孔位的位置度公差控制在0.1mm以内，保证组装后气缸运行顺畅无卡滞，空载状态下活塞杆伸出与缩回的阻力差值不超过额定推力的3%。这套结构没有冗余的复杂零件，加工难度低，普通铣削、钻削设备即可完成所有金属件的加工，组装调试无需专用工装，适合非标自动化设备厂商快速设计复用，缩短项目的设计与加工周期。
