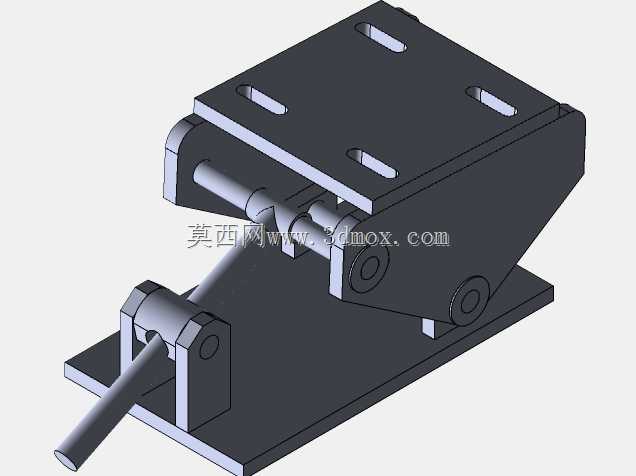

CA6140车床配套可调式电动机安装支座

项目分类:机床 发布时间:2024-01-09 ID:721968
  • CA6140车床配套可调式电动机安装支座

  在普通车床的传动系统布局中,电动机作为主运动与进给运动的动力源,其安装支座的设计直接影响传动带的张紧稳定性、整机振动水平以及后期维护的便捷性,这款适配CA6140车床的电动机安装支座,正是针对卧式车床床头箱侧的动力安装需求设计的可调式支撑结构。从实际车间应用场景来看,CA6140作为应用极广的普通卧式车床,日常加工中会频繁遇到V带磨损拉长、更换不同转速电机、调整传动中心距的需求,传统固定式电机座需要在安装时反复加垫调整,后期张紧只能靠撬动电机移位,不仅调整精度差,长期受力还容易导致安装螺栓变形、带轮错位,进而引发带的异常磨损、传动异响甚至掉带问题,这款可调支座从结构上解决了这类现场痛点。

  整个支座采用上下双层板铰接结构,下层为安装基础板,通过四个长圆孔可直接固定在车床床身的电机安装平台上,长圆孔的预留行程允许下层板在初始安装时适配床身原有安装孔的位置偏差,降低现场配打孔的工作量;上层为电机安装板,板面开设四个对应Y系列三相异步电动机底脚尺寸的长圆安装孔,可适配CA6140常用的5.5kW、7.5kW主电机的安装孔距,不需要额外制作转接板。上下两层板之间通过两侧的铰接耳座与支撑斜臂连接,前端采用贯穿铰轴实现上下板的转动连接,后端设置调节螺杆结构,转动调节螺杆时可推动支撑斜臂改变倾斜角度,从而带动上层电机安装板绕前端铰轴转动,实现电机输出轴高度与前后位置的连续调整,这种结构的优势在于调整过程中电机始终保持稳定支撑,不需要吊装电机即可完成传动带张紧度的调节,单人用扳手即可操作,调整后通过锁紧螺母固定调节位置,可避免设备运行中因振动导致的张紧力松弛。

  从设计思路上看,这款支座充分考虑了车床运行时的受力特性:电机启动瞬间会产生较大的反向扭矩,切削负载波动时带传动的拉力也会持续变化,因此所有铰接孔均采用同轴镗孔加工,配合钢套减少转动副的磨损,支撑斜臂采用变截面钢板焊接结构,在受力最大的铰接位置做了加厚加强处理,避免长期交变载荷下出现结构变形;上层安装板的厚度预留足够的刚性余量,可减少电机运行时的板面共振,降低整机噪声水平。安装边界方面,下层基础板的外形尺寸完全匹配CA6140车床床身尾部的电机安装腔空间,调整到最低位置时上层板与下层板的最小间距可适配最短中心距的传动带安装,调整到最高位置时的行程可覆盖V带使用周期内的全部伸长量补偿需求,不需要频繁裁剪带长或更换带轮。

  在实际维护场景中,更换传动带时只需要将调节螺杆松开,将上层板降到最低位置即可轻松套入新带,再逐步张紧到合适挠度后锁紧,相比传统固定座需要完全松开电机四个底脚螺栓、撬动电机移位的操作,作业时间可缩短70%以上,同时也避免了撬动过程中损伤电机底脚、碰伤带轮的风险。结构上所有外露的铰接位置都预留了润滑注油空间,长期使用后可定期加注润滑脂,避免铰接点锈蚀导致调节卡滞;所有安装孔的边缘都做了倒角处理,可避免螺栓安装时刮伤螺纹、出现应力集中。从受力路径来看,电机的自重与运行时的拉力通过上层板分散到两侧的支撑斜臂与前端铰轴,最终均匀传递到下层基础板与床身连接位置,不会出现局部应力集中导致的焊缝开裂、板件变形问题,完全满足车床三班制连续生产的使用强度要求。
