带式输送机BW1200站在托辊支架结构

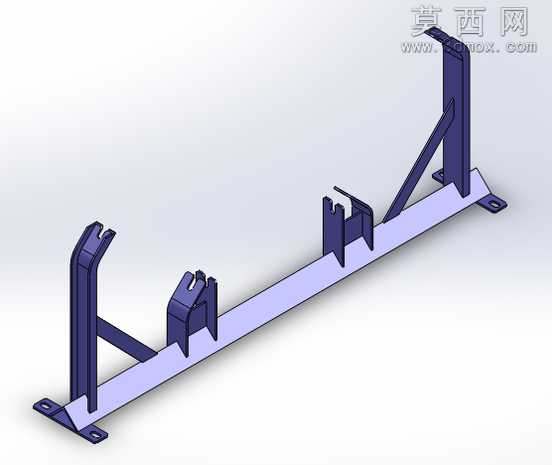

本模型为带式输送机BW1200配套的站在托辊支撑结构，采用SolidWorks进行全参数化三维建模，建模过程严格遵循带式输送机托辊组的安装规范与受力设计要求，完整还原了托辊支架的装配逻辑与结构细节。模型整体以长条形安装底座为承载基础，底座两端设计有带安装孔的固定支脚，可通过螺栓与输送机机架实现稳固连接，支脚处做了加厚处理以提升安装后的抗形变能力。底座上依次排布多组不同功能的支撑立柱与托辊卡座，两侧的高立柱搭配斜向加强筋形成三角稳定结构，用于承载输送带边缘的受力，避免输送带运行过程中出现跑偏、侧滑问题；中间位置的卡座结构按照槽型托辊的安装尺寸设计，卡槽的开口角度、深度均匹配BW1200带宽对应的托辊安装标准，可直接适配对应规格的托辊组件安装。建模过程中对所有钣金折弯处做了合理的圆角处理，还原实际钣金加工的工艺特征，焊接位置预留了合理的焊道间隙，符合金属结构件的生产加工逻辑。材质配置上，主体结构采用普通碳素结构钢材质，渲染时赋予哑光深灰金属质感，安装底座采用浅紫灰色金属漆效果，通过材质区分清晰展现不同部件的装配关系，渲染视角采用等轴测视角，可完整呈现支架的整体布局、各部件的连接方式与空间位置关系。设计思路围绕带式输送机的重载运行需求展开，通过斜筋强化、卡座定位、底座加宽等结构设计，保障托辊支架在长期承载物料重量、输送带运行摩擦力的工况下，具备足够的结构强度与安装稳定性，同时各卡座的位置精度严格匹配带宽1200mm带式输送机的托辊排布间距，可直接用于同规格输送机的结构设计参考、虚拟装配验证以及生产加工的图纸输出参考，模型未对结构做过度简化，所有安装孔、加强筋、定位卡槽的细节均完整保留，可直接导入工程图模块生成符合生产要求的加工图纸。
