齿轮齿条式电动摇杆传动结构设计

　　这套齿轮齿条搭配摇杆的传动结构，常出现在需要将旋转动力转化为直线往复动作、或是把连续转动转化为定角度摆动的小型自动化工位上，比如轻工产线的物料推送工位、小型检测设备的样件切换机构、教学演示用的运动学实验台架都能见到同类结构的应用，相比纯连杆式的摇杆结构，齿轮齿条传动的传动比恒定，往复行程的控制精度更高，不会出现连杆机构常见的死点卡顿问题，在中低速轻载的往复动作场景下稳定性表现更突出。

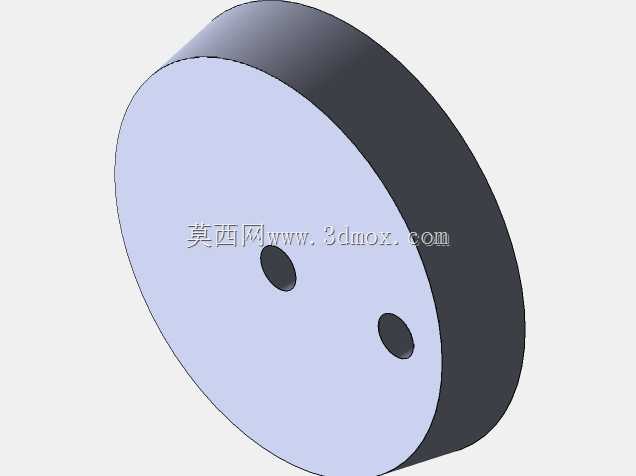

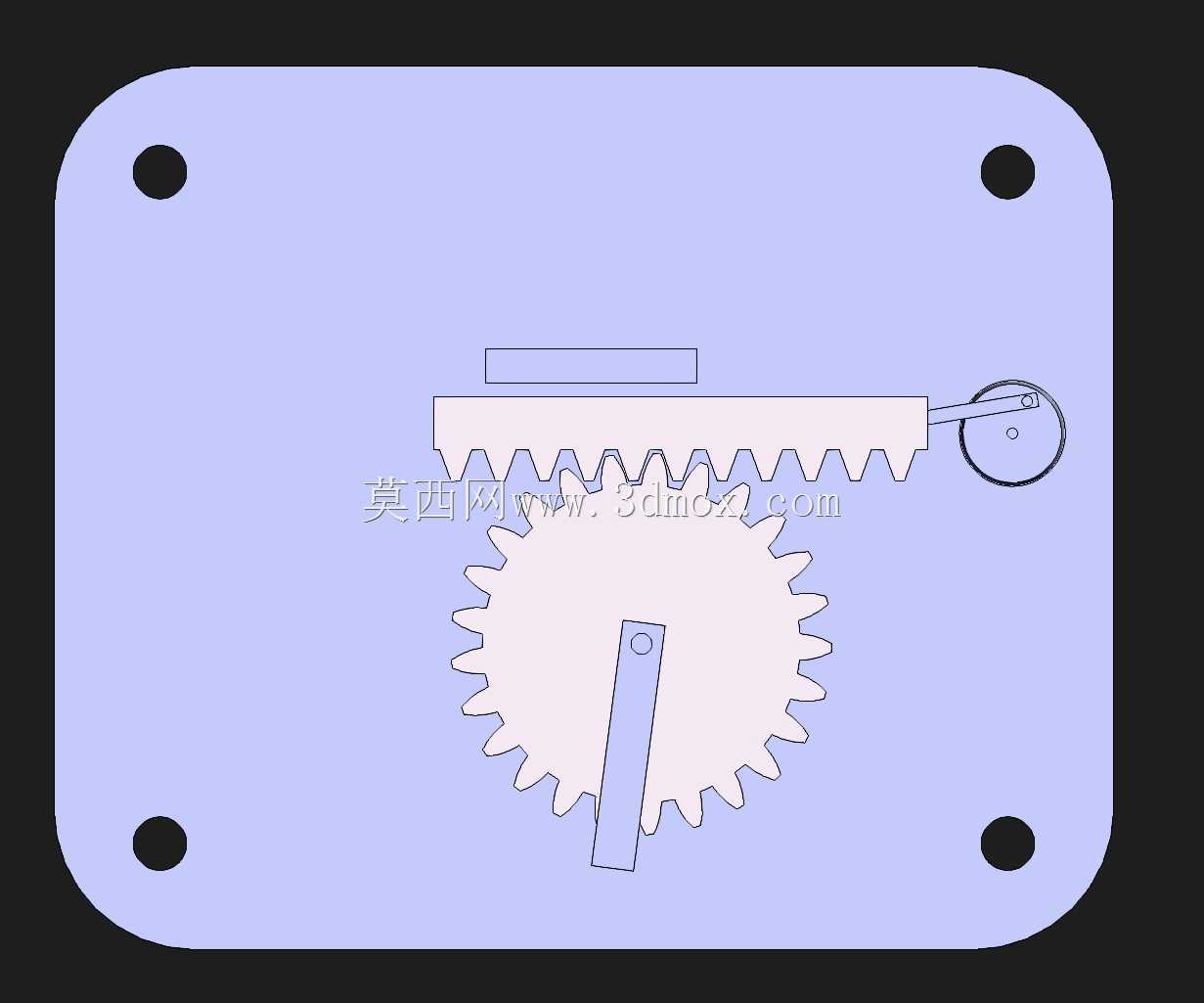

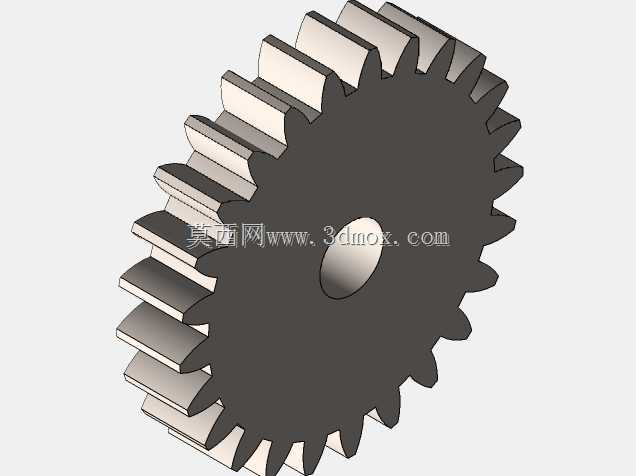

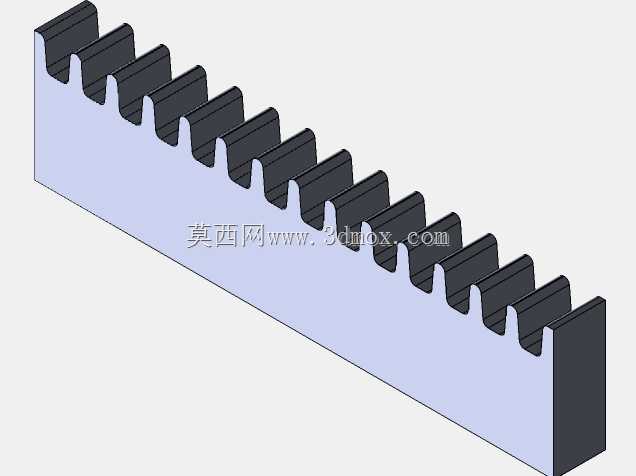

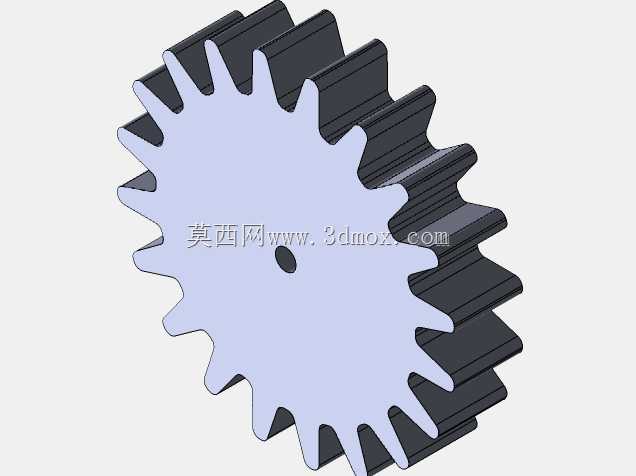

　　从结构功能来看，整套机构的动力输入来自与齿轮同轴相连的动力输出端，齿轮做整周连续旋转时，与之啮合的齿条会沿着水平方向做直线往复移动，齿条的端部铰接摇杆构件，当齿条左右移动时，会带动摇杆绕自身的固定铰接点做定角度的往复摆动，整套运动链没有冗余的传动环节，动力传递路径短，机械效率损失小，适合小空间内的动作输出需求。设计这套结构时，首先要确认的是末端摇杆需要的摆动角度范围，反向推导齿条的有效行程长度，再根据齿轮的模数、齿数计算齿轮的分度圆直径，确保齿轮转动过程中与齿条的啮合重合度始终保持在1.2以上，避免传动过程中出现跳齿、脱啮的问题。齿轮与齿条的齿形参数需要做匹配设计，齿侧间隙要控制在合理范围，间隙过大会导致往复动作换向时出现明显的回程误差，间隙过小则会增大传动阻力，加快齿面磨损，日常应用中轻载场景下齿侧间隙控制在0.05-0.1mm区间即可兼顾传动精度与运行顺畅度。

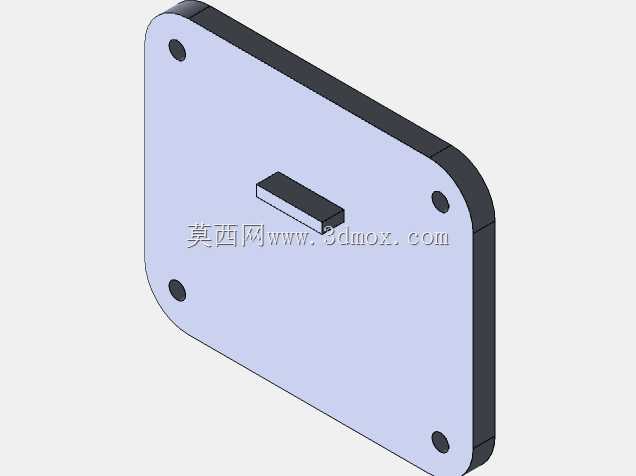

　　安装边界方面，整套机构的承载基板采用圆角矩形设计，四个角点设置安装固定孔，孔位的中心距需要匹配安装工位的预留螺孔位置，基板的厚度要根据整套机构的运行负载做选型，轻载场景下选用6-8mm厚度的铝合金板材即可满足刚性需求，不会出现运行过程中的基板形变问题。齿轮的安装轴需要做同轴度校验，轴与基板安装孔的配合选用H7/h6的间隙配合，确保齿轮转动时无径向窜动；齿条的背部需要设置导向限位结构，避免齿条在水平移动过程中出现上下方向的翘曲，保证齿面始终处于正确的啮合位置，导向结构可以采用微型直线导轨，也可以在基板上加工导向滑槽搭配齿条背部的导向凸台实现，两种方式都能满足导向精度要求，后者的结构更紧凑，占用的安装空间更小。齿条端部与摇杆的铰接处需要选用耐磨衬套，减少反复摆动过程中的铰接磨损，延长整套机构的维护周期，铰接轴的端部要做轴向限位，避免运行过程中轴件脱出导致机构失效。

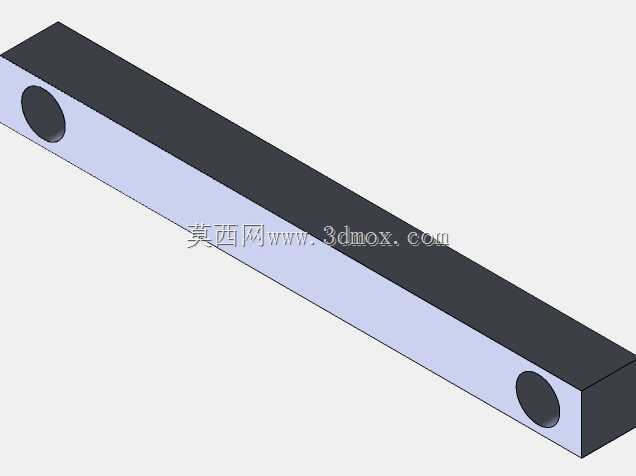

　　实际应用中，这套结构可以根据需求调整摇杆的长度，获得不同的末端摆动线速度与输出力矩，当摇杆长度缩短时，末端的摆动角速度更大，输出力矩更小，适合需要快速摆动的轻载动作场景；当摇杆长度加长时，末端的摆动角速度降低，输出力矩更大，适合需要一定推拉力的作业场景。设计过程中还要做运动干涉校验，确保齿轮转动、齿条移动、摇杆摆动的全行程范围内，各个构件之间不会出现碰撞干涉，尤其是摇杆摆动到两个极限位置时，要确认齿条的端部不会与齿轮轴、基板上的其他固定构件发生剐蹭，齿条的两个极限位置要设置硬限位块，避免机构超行程运行导致的齿面撞击损坏。整套结构的运动特性平顺，没有突然的加速度突变，运行过程中的振动与噪音都比较小，不需要额外添加缓冲构件就能满足多数普通工位的使用要求，如果是用于高精度的定位场景，还可以在齿条的侧方加装位置传感器，实时反馈齿条的位置，进而精准控制摇杆的摆动角度，实现不同工位的动作位置切换。
