CA6140车床TM快速安装框架钣金结构

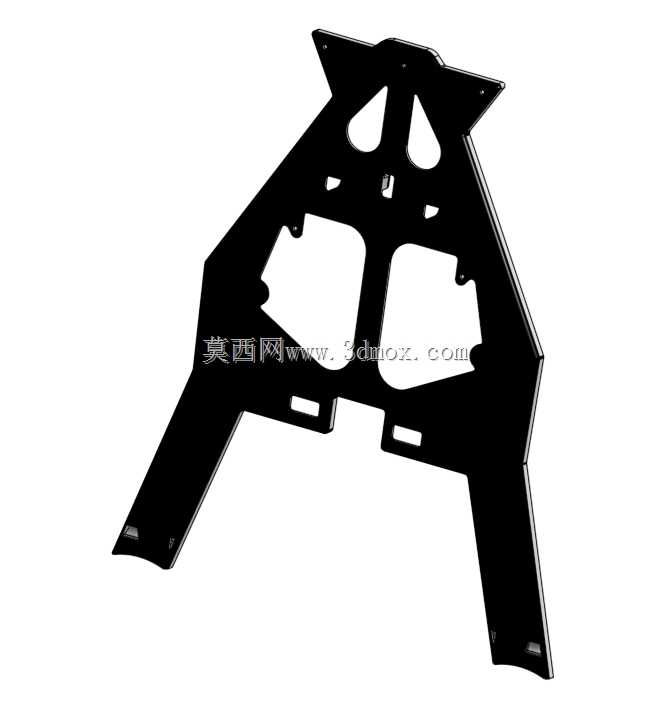

　　这套TM快速安装框架是围绕CA6140普通车床改造与附件加装场景设计的钣金承载结构件，整体采用薄板折弯成型思路，在保证安装刚性的前提下最大限度控制自重与材料占用。框架主体呈对称的人字形展开轮廓，上部收窄形成定位尖顶，中部预留两处大尺寸镂空窗口，下部向两侧延伸出带安装孔的支撑支腿，这种轮廓并非单纯的造型处理，而是结合车床床身周边空间、走线走向以及附件挂载点位反复校核后的结果。

　　从实际用途看，该框架主要服务于车床加装检测元件、辅助托板、防护挡板或小型气动组件时的快速定位需求。传统车床改造往往需要在床身或溜板上现场配焊、配钻，不仅破坏原有漆面与基准，后期拆装也极为不便。此框架通过预设的多组安装孔位，把零散附件的固定界面统一收拢到一块成型板上，安装时只需对准支腿端部的连接孔与床身预设接口，即可完成整体就位，大幅减少现场划线、找正的工时。

　　结构设计上，框架中部的两处大镂空是功能与工艺平衡的典型处理。镂空区域一方面为安装在框架后侧的元件提供操作与观察空间，便于扳手伸入紧固螺母、便于线缆穿过与维护；另一方面有效降低了钣金件的整体重量，减轻支腿连接部位的长期载荷。镂空轮廓周边保留了足够宽度的实体筋带，尖顶区域与两侧斜边形成连续的传力路径，当框架中部挂载偏载时，载荷可沿斜边筋带分散至两支腿，避免薄板局部出现凹陷变形。板面上还分布着多组小孔与异形缺口，小孔用于螺栓穿装固定附件，异形缺口则对应卡装走线槽或定位销，孔位间距按照常用附件的安装模数排布，具备一定的通用互换性。

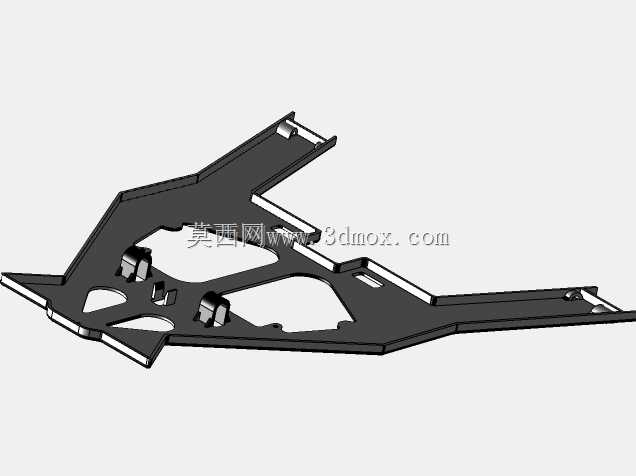

　　外形与安装边界方面，框架两支腿向外下方张开，支腿末端设计成带折边的安装耳，折边处理提升了耳板处的抗弯强度，连接孔开设在折边平面上，紧固后螺栓受力方向与支腿主承载方向一致，不易出现松动。上部尖顶两侧带有小尺寸外翻边，既作为框架就位时的导向倒角，又能在吊装或搬运时避免锐边划伤。整体厚度方向尺寸紧凑，安装后贴合车床床身侧面或溜板旁侧空间，不会侵占刀架的正常走刀行程，也不影响卡盘装拆工件的操作半径。

　　建模过程中需重点关注钣金折弯系数与展开尺寸的匹配，斜边与支腿的折弯角度直接决定两支腿安装孔的中心距，若展开计算偏差，现场安装时会出现孔位错位、框架无法贴合基准面的问题。镂空窗口的转角处均做了圆角过渡，避免激光切割或冲压后应力集中导致开裂，板面的小孔与缺口位置需避开折弯线，防止折弯时孔型被拉伸变形。对于结构设计从业者而言，这类框架的价值在于把分散的安装需求集成化，在不改动机床主体结构的前提下拓展挂载能力；对设备选型与改造人员来说，核对支腿孔位间距、框架整体高度以及镂空区域与待装附件的干涉情况，是落地应用前的关键环节。
