带IP66变频器保护法兰高速搅拌装置

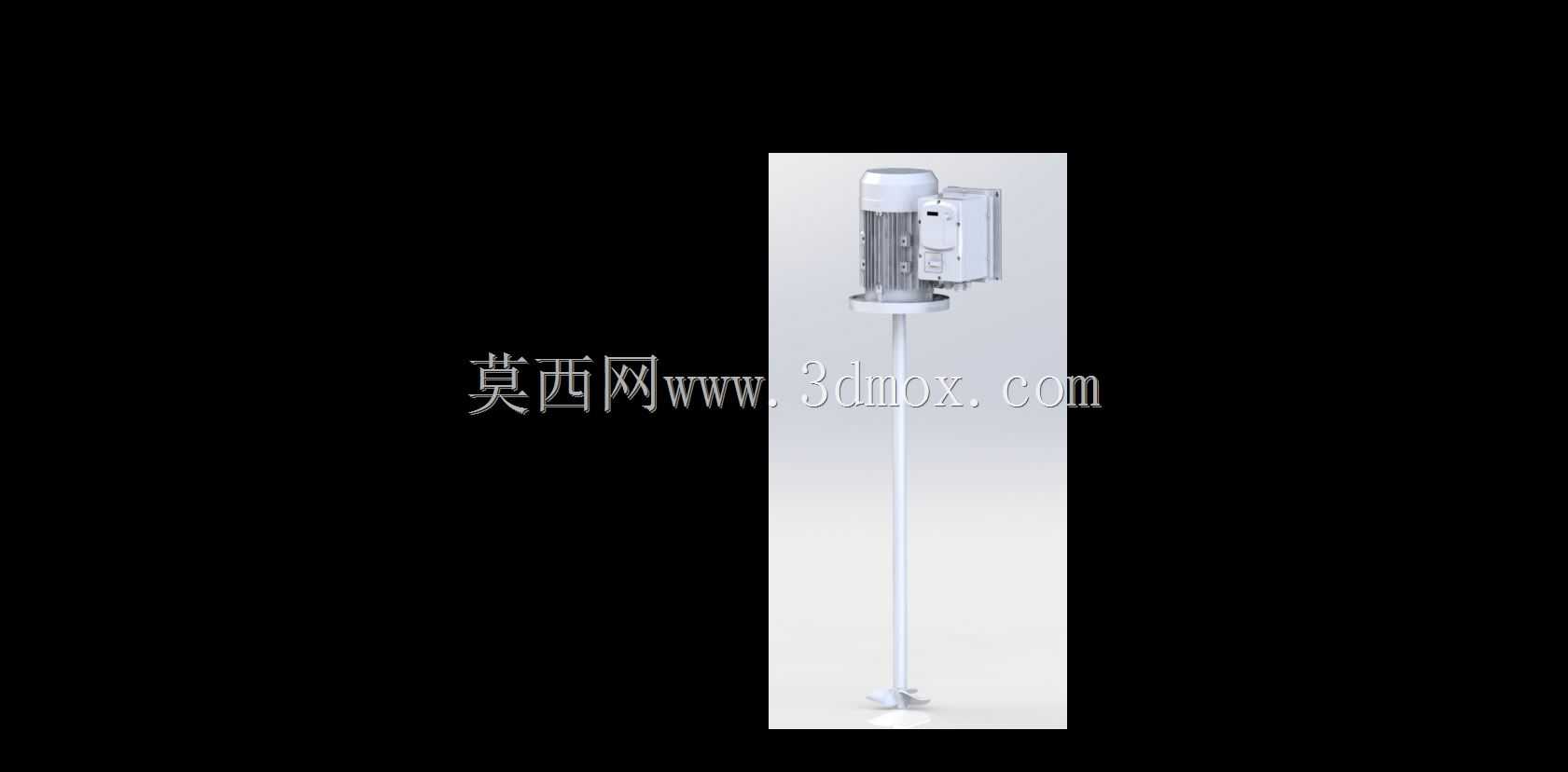

　　在精细化工、食品配料、水性涂料制备这类对物料分散均匀度有较高要求的生产场景里，搅拌设备的运行稳定性、安装适配性往往直接决定批次生产的成品一致性。这款高速搅拌装置的设计，从一开始就瞄准了敞口配料罐、小型反应槽这类需要顶装插入式搅拌的工况，没有采用常见的电机与变频器分体布置的方案，而是将分散式变频器直接集成在电机侧方，省去了现场额外敷设变频控制线缆、单独安装变频柜的麻烦，IP66的防护等级也能适配车间内偶尔有物料飞溅、定期冲洗清洁的环境，不用额外做防护遮罩就能长期稳定运行。

　　从结构设计逻辑来看，整套装置采用长轴直连的传动方案，没有额外加装减速机构，匹配0.75kW的1hp四极电机额定转速，能让轴端的四叶叶轮获得足够的线速度，针对低到中等粘度的流体混合、固体粉料在液相中的分散作业，能在较短时间内完成物料均质，避免出现粉料结团、分层沉降的问题。设计时特意在电机与搅拌轴的连接位置设置了保护法兰，这个结构一方面能作为安装基准面，匹配罐顶预留的标准安装孔位，安装时只需将法兰与罐顶预埋的安装板通过螺栓紧固即可，不需要额外制作复杂的安装支架；另一方面保护法兰能承接长轴运转时产生的径向跳动载荷，避免轴端的偏摆力直接作用在电机输出轴承上，大幅延长电机的免维护运行周期。

　　考虑到现场安装的边界限制，整套装置的轴向尺寸做了针对性优化，电机与集成变频器的组合部分径向尺寸控制在常规顶装搅拌的预留空间范围内，不会和罐顶的进料口、观察窗、清洗管路产生位置干涉；搅拌轴的长度按照常规中小型配料罐的液位深度设计，叶轮安装位置处于液位下的合理区间，运转时不会出现液面下吸空、物料飞溅溢出罐口的问题。四叶叶轮的叶片角度经过调校，运转时既能产生足够的轴向推流，让罐底的物料向上循环，避免重质粉料在罐底沉积，又能在叶轮周边形成足够的剪切区，将团聚的粉料团打散，相比普通的桨式叶轮，分散效率提升明显，针对粘度在1000cP以下的物料，比如水性油墨、日化乳液、食品糖浆配料这类介质，都能获得不错的混合效果。

　　建模过程中对各个部件的装配公差做了匹配验证，保护法兰与电机端盖的配合止口、搅拌轴与电机输出轴的同轴度、叶轮与轴端的锁紧结构都做了细节还原，能直接用于设备选型时的安装空间校核，也可以作为同类型搅拌装置设计的参考基础，调整轴长、叶轮直径就能快速适配不同容积、不同物料特性的搅拌工况。整套结构没有冗余的复杂部件，日常维护时只需定期检查法兰连接螺栓的紧固状态、叶轮的磨损情况即可，集成式变频器的参数调节也可以直接在电机侧完成，不需要到控制柜旁操作，对于小型生产线、移动式配料站这类布局紧凑的应用场景，适配性更强。
