可调尺寸真空吸塑包装生产线设备

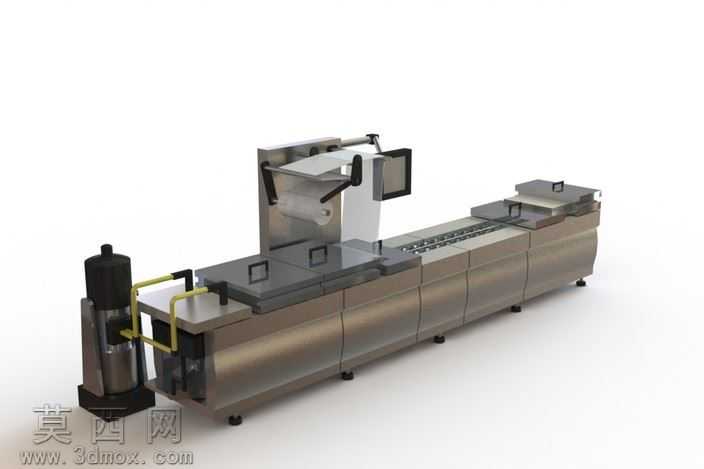

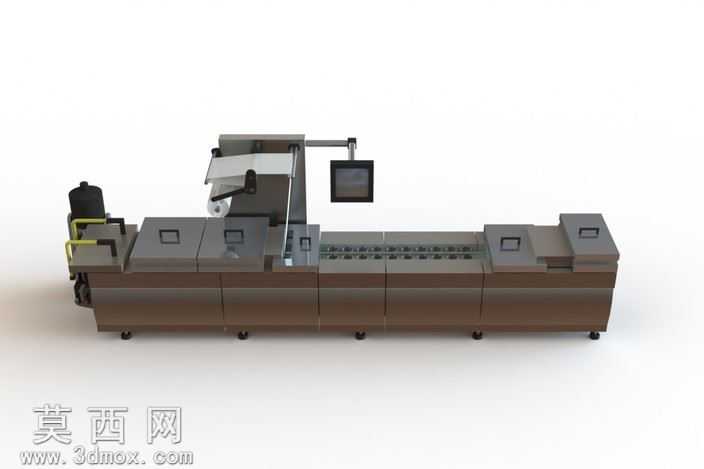

本作品为可适配不同包装规格的连续式真空吸塑包装设备三维模型，建模阶段以工业量产型拉伸膜真空包装机的真实结构为参照，采用自顶向下的装配设计思路完成整体搭建。建模过程中首先完成主机长机架的基准搭建，采用不锈钢钣金材质模拟设备主体外壳，还原了工业食品包装设备常用的拉丝不锈钢表面质感，机架底部的可调支撑脚做了细节还原，可模拟设备现场安装的水平调节结构。设备上膜放卷机构做了完整的结构还原，包含放卷辊、导向辊、张力调节摆臂以及操作显示屏安装支架，膜材牵引路径的辊组排布完全参照真实设备走膜逻辑设计，可直观展示上膜从放卷到成型工位的输送流程。下膜拉伸成型工位设置了可调节的成型模具安装位，通过参数化建模预留了不同尺寸模具的安装空间，实现包装尺寸可调的设计特性，成型工位的加热模块、压合结构均做了分件建模，可清晰展示内部的装配关系。中间的真空封口工位还原了真空腔室、热封压合组件的结构，腔室的开合导向结构、密封件安装槽都做了细节刻画，后续的裁切工位、成品输出工位也按照真实设备的排布依次搭建，侧边的真空发生装置采用黑色哑光金属材质模拟真空泵外壳，连接管路采用黄色警示配色的工程塑料材质，还原了工业设备的管线排布规范。渲染阶段采用工作室柔光环境，突出不锈钢材质的金属反光特性，各功能模块通过材质色彩做区分，便于识别不同工位的功能属性，整体装配体保留了完整的配合约束，可用于设备结构演示、方案沟通以及教学参考，完整还原了可调式真空吸塑包装设备的整体布局与核心结构特点。
