卷料进给式贴标包装设备三维结构设计

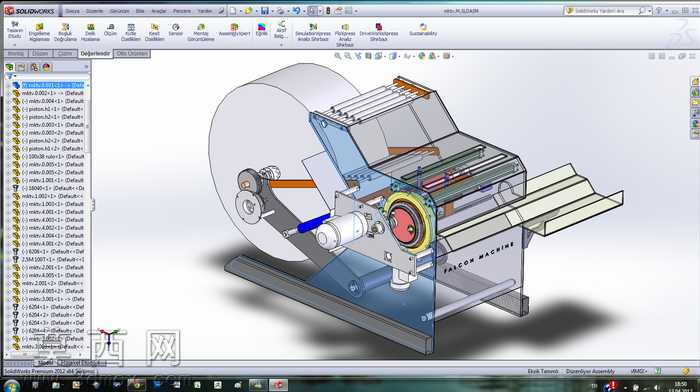

本作品为卷料式贴标包装作业设备的完整三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的装配设计思路，先完成设备整体布局的骨架草绘，确定各功能模块的安装位置与运动行程边界，再逐一对各零部件进行精细化建模，最终完成全装配体的配合约束与干涉检查。模型整体以透明半透材质呈现设备护罩部分，可清晰观察内部传动结构，金属机架、传动凸轮、导向辊轴等零部件分别赋予对应金属材质，标签卷料、出料导槽、操作手柄等部件采用差异化材质区分，渲染效果层次分明，可直观展现设备内外结构布局。设备核心结构包含大直径标签卷料安装辊，可适配大卷径标签带料减少换料频次；料带输送路径设置多组导向压辊，保证料带走带平稳不偏移；核心工位采用凸轮连杆传动机构，可精准实现标签剥离、贴合作业的时序匹配，凸轮轮廓经过运动仿真验证，可保证各动作衔接顺畅无卡滞；设备侧部设置手动调节手柄，可根据不同规格的贴标对象调整工位位置，适配多规格产品的贴标包装需求；出料端设置倾斜式导料滑槽，完成贴标的产品可沿滑槽自动滑出至接料位置，无需额外人工取料；底部采用一体式焊接机架结构，通过地脚支撑保证设备运行时的稳定性，机架上预留各传动部件的安装定位孔，所有安装位均经过公差匹配设计，可直接指导实际生产的零件加工与装配。建模过程中对所有运动部件添加了对应的配合约束，可实现设备作业过程的运动仿真演示，验证各传动部件的运动行程是否存在干涉，同时对易损耗的压辊、裁切部件等做了模块化设计，方便后续设备维护时的零件更换。整体模型结构完整，零部件无缺失，各功能模块的结构设计均贴合实际工业贴标包装设备的设计逻辑，可作为同类设备设计研发的参考模型，也可用于机械设计相关的教学演示案例。
