CA6140车床用方形法兰式联邦螺母结构

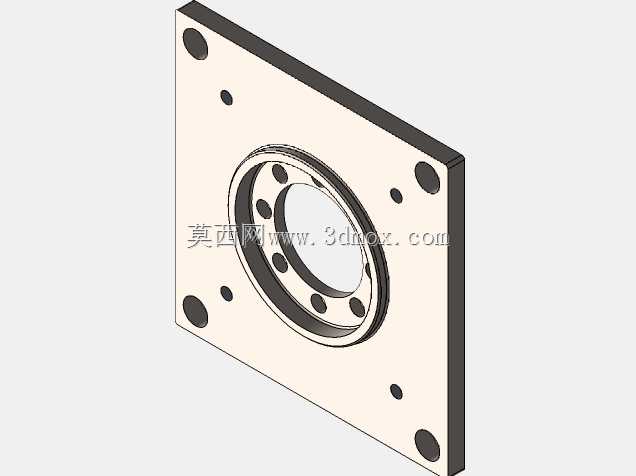

　　这款方形法兰结构的螺母组件，主要适配CA6140普通车床的进给传动系统，在车床溜板箱、进给箱的丝杠传动副中承担核心的螺旋传动承载作用，日常作业中配合传动丝杠完成刀架的纵向、横向精准进给，把丝杠的旋转运动平稳转化为溜板的直线位移，直接影响车床加工过程中的进给精度与传动刚性。从结构设计来看，主体采用方形法兰安装基体，区别于常规圆形法兰螺母，方形安装面在车床床身、溜板的安装位上能获得更大的定位贴合面积，安装时不需要额外加工圆形定位沉台，直接靠法兰端面与安装基面贴合，配合法兰面上分布的多个沉头安装孔完成锁紧固定，能有效抵消丝杠传动过程中产生的径向倾覆力矩，避免长期往复进给后螺母出现松动偏移。法兰面的安装孔采用非对称分布设计，

　　能从根源上防止安装时装反错位，每个安装孔的沉头深度经过匹配计算，锁紧螺栓装入后螺栓头部完全沉入沉孔内，不会突出法兰端面，避免干涉周边的防护罩、润滑管路等相邻部件。螺母主体的内螺纹与传动丝杠的牙型完全适配，螺纹段外侧设计有环形储油槽，日常加注的润滑脂可以储存在槽内，随着丝杠的转动均匀覆盖整个螺纹啮合面，降低螺纹副的磨损速率，延长整套传动副的使用寿命。法兰基体与内螺纹套采用一体化加工成型，没有额外的拼接焊缝或连接结构，整体刚性更强，在车床进行大切深、大进给的重切削作业时，能承受更大的轴向切削反力，不会出现连接部位变形或螺纹错位的问题。从安装边界来看，方形法兰的四个边角做了小尺寸倒角处理，安装时不会与安装座的边角加强筋产生干涉，

　　法兰厚度经过严格控制，既保证足够的安装压紧强度，又不会过多占用溜板箱内部的有限安装空间，适配CA6140车床原有安装位的尺寸公差，替换原有磨损螺母时不需要对安装基面进行二次加工，直接对位锁紧即可完成装配。在实际使用场景中，这类螺母除了应用在CA6140车床的主进给丝杠副上，也可适配同规格的其他普通车床、专用磨床的直线进给传动机构，只要安装尺寸、螺纹参数匹配，就能直接替换使用。设计过程中重点考虑了车床作业时的切削振动影响，法兰面的平面度公差控制在较高精度等级，安装后能保证螺母内螺纹轴线与丝杠轴线的同轴度，避免出现别劲、卡滞的问题，减少丝杠的异常磨损。螺纹段的入口处设计有导向倒角，装配丝杠时不需要反复对位就能顺利旋入，

　　降低现场装配的操作难度。整个零件的外形没有多余的凸起结构，所有棱边都做了去毛刺处理，装配和后期维护时不会划伤操作人员，也不会勾挂周边的电线、润滑管等附属部件。在长期运行过程中，方形法兰的四个直边还可以作为安装定位的基准面，后期维护检测螺母安装精度时，直接用百分表靠在法兰直边上就能检测安装偏移量，不需要额外制作检测基准，大幅降低设备维护的检测难度。
