CA6140车床T12螺杆配套螺母外壳结构

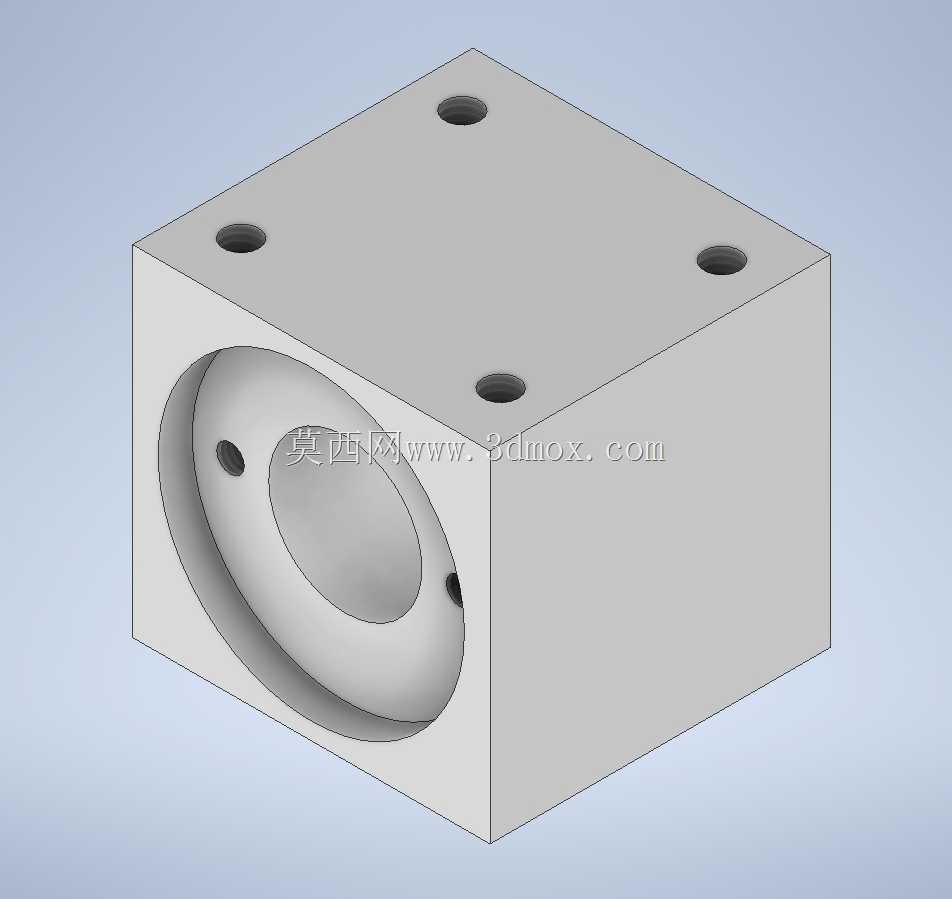

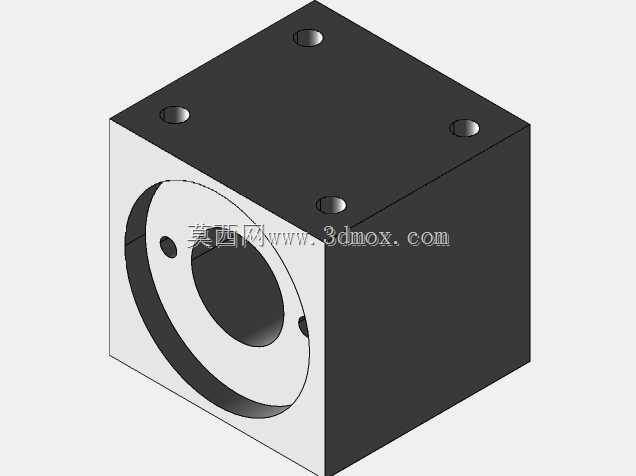

　　在普通卧式车床的进给传动体系中，丝杆螺母副是实现刀架精准直线进给的核心传动组件，而T12螺杆对应的螺母外壳，正是承载螺母副、保障传动精度与安装稳定性的关键支撑构件。这款壳体的设计完全围绕CA6140车床的进给箱安装空间展开，整体采用方块式构型，相较于异形壳体，方正的外形更便于在机床床身的安装基准面上完成定位，无需额外设计复杂的适配转接结构，安装时可直接靠紧床身的定位基面，通过四个角位的安装孔完成锁紧固定，四个安装孔的孔位公差严格匹配床身原有安装螺孔的位置度要求，装配时无需二次扩孔或修配，能直接替换原有老化或磨损的壳体部件。

　　从功能层面来看，这个壳体的核心作用是为T12传动螺母提供刚性足够的容纳空间，同时隔绝车床加工过程中飞溅的切屑、切削液对螺母副传动螺纹的侵蚀，避免铁屑嵌入螺纹啮合面造成的磨损加剧、传动卡滞问题。壳体中心的大直径通孔是螺母的安装位，孔内的台阶结构直接对螺母的轴向位置进行限位，不需要额外加装轴向定位挡圈，装配时只需将匹配的T12铜螺母从壳体侧方推入台阶孔，即可完成螺母的轴向定位，后续通过侧面的紧定螺钉孔完成周向与径向锁紧，防止螺母在传动过程中随螺杆发生跟转，保障螺杆转动时螺母能够稳定带动刀架完成直线进给动作。

　　设计过程中，壳体的壁厚经过反复校核，既不会因为壁厚过薄导致切削受力时发生形变，影响丝杆与螺母的同轴度，造成进给爬行、加工表面出现振纹的问题；也不会因为壁厚过大增加不必要的重量，给床身安装面带来额外负载。四个安装孔的沉头深度经过精准计算，锁紧螺栓装入后螺栓头完全沉入沉孔内，不会突出壳体表面，避免与进给过程中移动的其他部件发生运动干涉。壳体侧面的紧定螺钉孔位置，特意避开了内部螺母的螺纹啮合区域，锁紧时紧定螺钉顶在螺母外侧的预留定位平面上，不会损伤螺母的内螺纹工作面，保障螺纹传动的精度不受装配操作的影响。

　　在实际机床运行场景中，这款壳体需要承受进给传动过程中的交变载荷，尤其是车床进行大切深车削加工时，刀架受到的切削抗力会通过螺母传递到壳体上，因此壳体的安装结合面平面度要求较高，装配后与床身基准面完全贴合，不会出现局部间隙导致的受力不均问题。壳体的内腔空间除了容纳螺母之外，还预留了少量存脂空间，装配时可以在空腔内填入适量润滑脂，在螺母副运转过程中持续为螺纹啮合面提供润滑，延长螺母副的维护周期，减少日常保养的工作量。相较于开放式的螺母安装结构，这种封闭式壳体能够大幅降低车间内粉尘、切屑进入传动副的概率，在铸铁件加工这类切屑细碎、粉尘较多的加工场景下，能有效降低螺母副的异常磨损速率，提升进给传动系统的整体使用寿命。

　　从安装边界来看，壳体的整体外廓尺寸完全适配CA6140车床进给箱旁的安装空间，装配后不会与周边的挂轮架、光杆、操作手柄等部件产生位置冲突，各个方向的安全间隙都预留充足，即使机床使用多年后床身导轨出现少量磨损、部件位置发生轻微偏移，也不会出现运动刮碰的问题。壳体上的所有孔位加工基准统一，以安装底面为核心基准加工中心螺母孔与安装孔，能够保证装配后螺母的轴线与丝杆轴线保持同轴，避免因同轴度误差造成的丝杆弯曲、传动阻力增大等问题，保障进给运动的平稳性，直接影响到车床加工螺纹、外圆时的尺寸精度与表面质量。
