CA6140车床传动齿轮轴结构设计

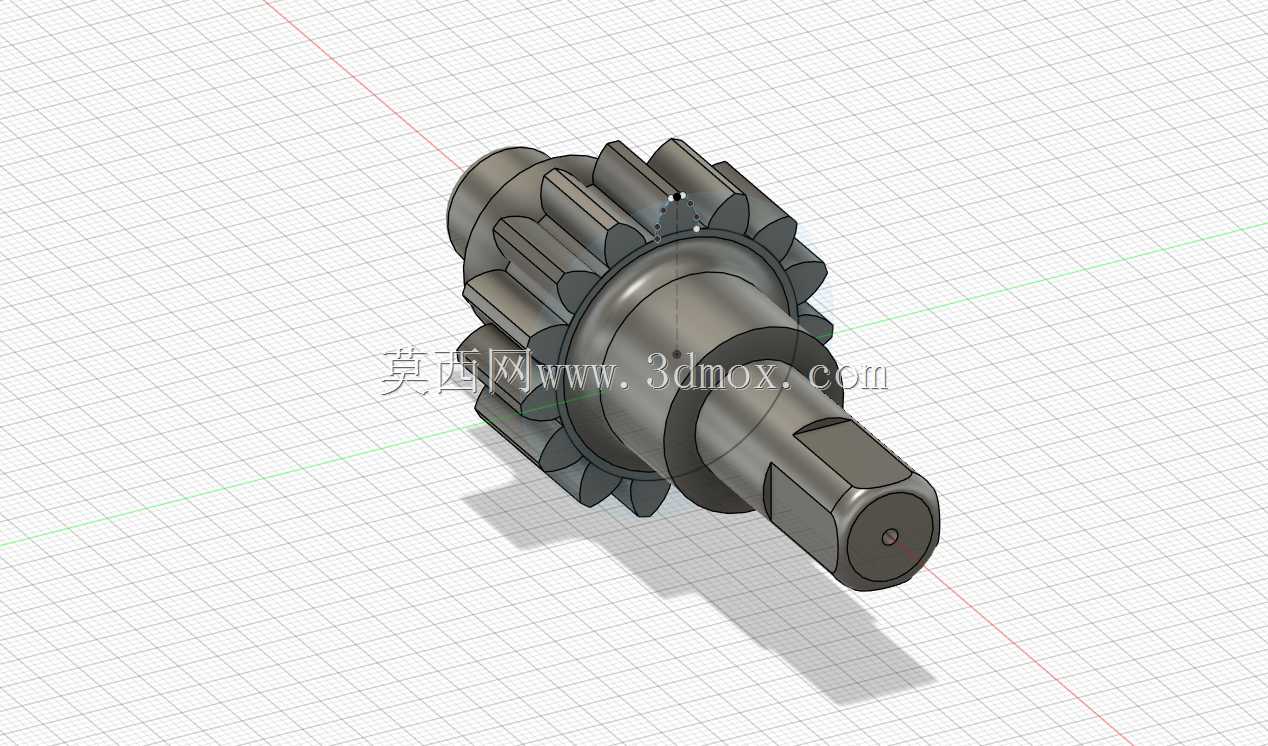

　　在普通卧式车床的主轴箱传动链路里，这类带一体齿轮的轴类零件是传递扭矩、匹配转速的核心执行部件，直接承担电机到主轴之间的动力传递任务，其结构合理性直接决定车床进给系统、主传动系统的运行稳定性与传动精度。从实际应用场景来看，该零件安装在CA6140车床主轴箱的对应传动轴孔位，两端通过轴承实现径向支撑，轴端的扁位结构用于和传动拨叉、联轴器或者锁紧螺母配合，实现轴向定位与扭矩的外接输出，齿轮部分则和箱体内相邻的传动齿轮啮合，完成固定传动比下的动力传递，适配车床不同主轴转速档位下的扭矩输出需求。

　　从功能特性上看，一体成型的齿轮轴结构相比分体式齿轮与轴的装配结构，省去了键连接的装配间隙，能够在紧凑的箱体空间内实现更高的传动同轴度，避免键连接带来的应力集中与传动回差，更适合车床主轴箱内转速较高、传递扭矩较大的传动工位。齿轮部分采用直齿圆柱齿形设计，齿向无螺旋角，加工时可通过滚齿、插齿工艺直接成型，装配时无需调整轴向啮合位置，对箱体轴孔的轴向位置公差容忍度更高，后期维护更换也更为便捷，适配普通车床批量生产、易维护的设计定位。轴段部分采用阶梯轴结构，不同直径的轴段分别对应轴承安装位、齿轮避让位、外接输出位，各轴段之间的退刀槽、圆角过渡都经过应力校核，避免轴径突变位置在交变扭矩载荷下出现疲劳断裂，轴端的中心孔是加工时的定位基准，能够保证各轴段、齿轮齿圈的同轴度公差控制在合理范围内，满足传动件的形位公差要求。

　　设计思路上，这类齿轮轴的参数匹配完全围绕CA6140车床的传动链计算结果展开，首先根据对应传动档位的传动比要求确定齿轮的齿数、模数、压力角参数，保证啮合时的传动比误差控制在允许范围内，再根据传递的额定扭矩计算轴的最小直径，结合轴承的标准选型尺寸确定各轴段的直径与长度，预留出轴承内圈的安装定位轴肩高度，保证轴承装配后不会出现轴向窜动。齿轮的齿宽参数结合相邻啮合齿轮的齿宽设置，通常比啮合齿轮窄1-2mm，避免安装时的轴向错位导致齿面接触面积不足，加剧齿面磨损。轴端的扁位结构尺寸根据外接传动件的接口尺寸匹配，扁位的对称度公差经过校核，保证扭矩传递时不会出现偏载。

　　从安装边界来看，该零件的最大外缘由齿轮齿顶圆决定，安装时需保证齿顶圆与箱体内壁、相邻轴的回转部件之间留有足够的安全间隙，避免运转时出现运动干涉；两端支撑轴颈的尺寸与对应轴承的内孔尺寸过盈配合，装配时通过热装或者压装工艺完成轴承安装，轴肩的高度低于轴承内圈的倒角高度，保证轴承能够顶紧到位；轴向定位通过轴承端盖、轴用挡圈或者锁紧螺母实现，装配后需保证轴的轴向窜动量控制在车床主轴箱的设计要求范围内，避免传动时出现齿轮啮合错位、噪音过大的问题。齿面的加工精度等级适配普通车床的传动要求，不需要过高的磨齿精度即可满足日常车削加工的传动需求，兼顾加工成本与使用性能，在长期满负荷车削作业的工况下，齿面的接触疲劳强度、轴的扭转强度都能满足设计寿命要求，不会出现过早的齿面点蚀、轴变形失效等问题。
