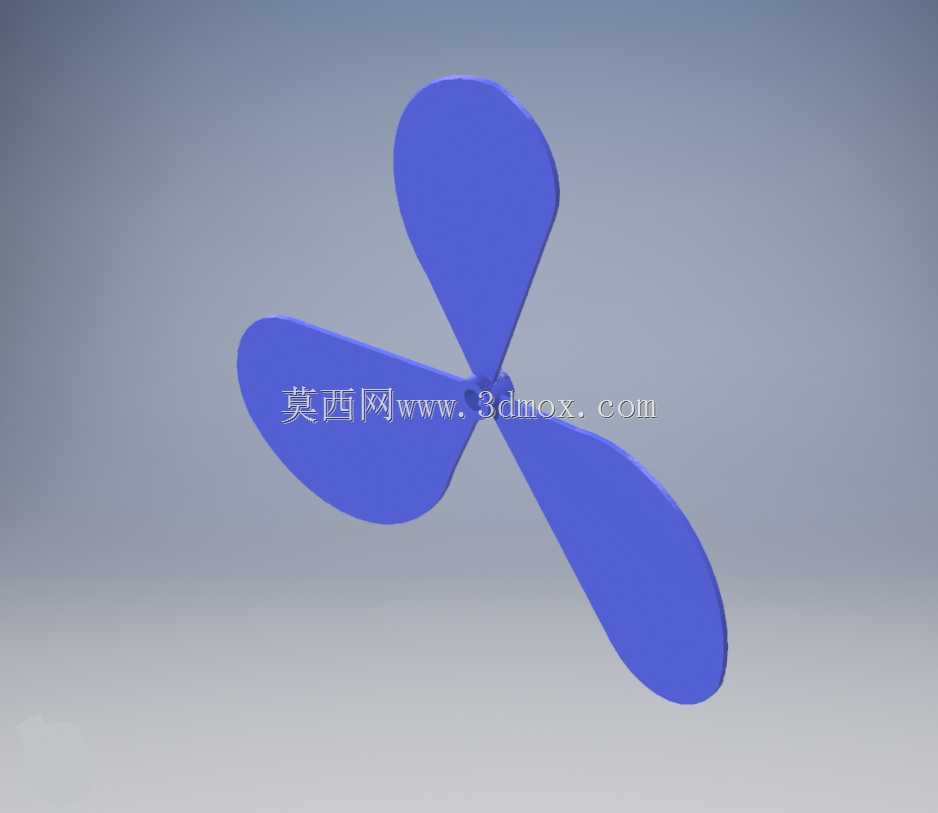

CA6140车床配套三叶平叶螺旋桨结构

　　这款平叶螺旋桨是为CA6140普通车床冷却循环系统配套设计的流体推动部件，在车床实际运行过程中，切削液的循环输送直接影响刀具冷却、排屑效率与加工面质量，该螺旋桨作为冷却泵的核心做功元件，承担着驱动切削液在储液箱、管路、喷嘴之间循环流动的作用，避免切削过程中刀具与工件接触区域温度过高导致刀具磨损加剧、工件热变形超差。从结构设计逻辑来看，采用三叶等距分布的布局，是平衡轴向推力、运行振动与流体输送效率的折中选择，相比两叶桨结构，三叶布局在相同转速下输出的流体流量更平稳，不会出现明显的流量脉动，减少管路内的水锤效应，降低冷却系统管路接头渗漏的概率；相比四叶及以上的多叶结构，三叶结构的转动惯量更小，启动时对泵轴的冲击载荷更低，

　　同时叶片之间的流道更宽敞，切削液中混杂的细小切屑不容易在流道内卡滞，适配车床加工时切削液携带金属碎屑的实际工况。叶片采用平直叶型设计，没有额外的扭曲曲面，一方面是降低加工制造的难度，在配套的冷却泵生产环节，无论是注塑成型还是金属冲压成型，平直叶片的模具结构更简单，成型后尺寸一致性更容易保证，后期维护更换时的配件生产成本更低；另一方面平直叶片在低转速工况下的流体推动效率足够满足车床冷却系统的流量需求，CA6140车床配套的冷却泵转速通常不高，不需要复杂的扭曲叶型来适配高转速下的流体流态，平直叶型在该工况下不会出现明显的效率损失。从安装边界来看，该螺旋桨的中心安装孔与冷却泵的输出轴采用间隙配合，配合面设置有平键槽用于传递扭矩，

　　安装时桨叶与泵壳内壁的径向间隙控制在2-3mm，间隙过大会导致流体回流降低输送效率，间隙过小则容易因为泵轴的径向跳动导致桨叶与泵壳刮擦，产生异响甚至卡滞；桨叶的轴向定位依靠轴端的锁紧螺母，安装后桨叶的端面与泵壳进液口的轴向距离控制在5-8mm，保证进液侧的流体可以顺畅进入叶片流道，不会出现进气导致的流量不稳。在实际使用场景中，该螺旋桨除了适配CA6140车床的冷却系统，也可通用于同规格的小型低压流体输送场景，比如小型设备的循环散热系统、低压排污的小型泵体，只要安装轴径、泵腔尺寸匹配即可替换使用。设计过程中对叶片的厚度做了针对性优化，叶片根部厚度大于叶梢厚度，根部做圆弧过渡处理，避免应力集中，因为螺旋桨运转时叶片根部承受的弯矩最大，

　　长期在带杂质的切削液中运转，根部如果存在应力集中很容易出现疲劳断裂，圆弧过渡的结构可以有效分散应力，提升部件的使用寿命；叶梢位置做了小圆角处理，避免锐边在运转时搅动流体产生额外的涡流损耗，同时也避免装配过程中锐边划伤操作人员。叶片的表面粗糙度控制在Ra3.2即可满足使用要求，不需要过高的表面精度，因为切削液本身含有杂质，过高的表面精度在使用一段时间后也会被切屑磨蚀，反而增加不必要的加工成本。从运行特性来看，该螺旋桨的输出流量与转速呈线性关系，在选型配套时可以根据需要的冷却流量调整泵的转速，不需要担心叶型在转速调整区间内出现失速问题，平直叶型的失速转速区间远高于冷却泵的额定工作转速，在车床冷却系统的常规转速范围内运行稳定性极佳。
