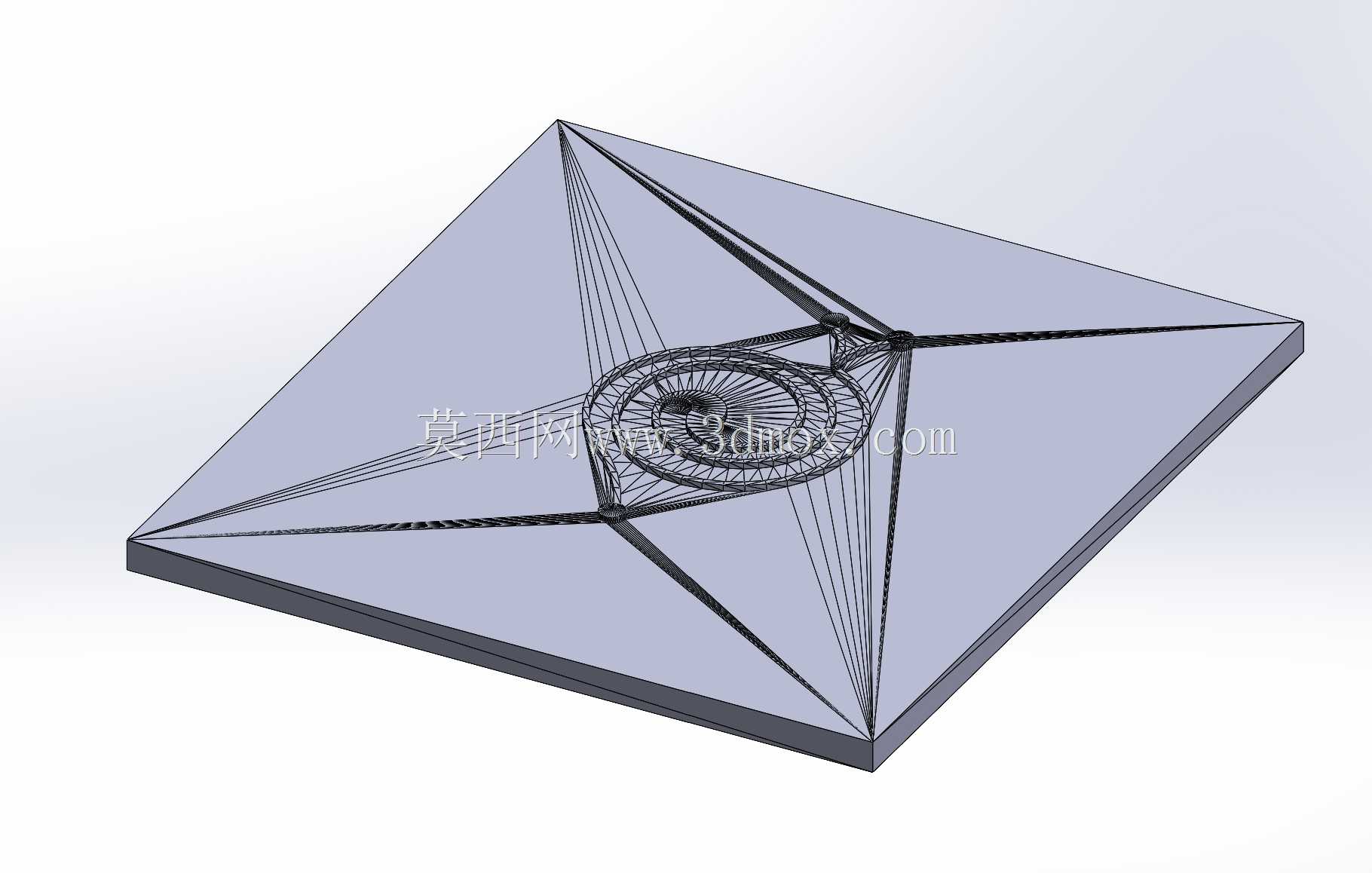

双介质隔离式螺旋换热通道结构

　　在化工流体换热、小型温控回路、机床冷却系统这类需要两种介质完成热量传递但严禁掺混的场景里，螺旋通道的结构设计一直是兼顾换热效率与空间利用率的优选方案。不同于常规列管式换热需要预留管板安装空间、折流板扰流阻力大的问题，这种螺旋盘绕的通道结构，把两种介质的流道完全做物理隔离，各自沿着螺旋走向形成连续的流动路径，流体在螺旋行进过程中会持续受离心力作用产生径向扰动，哪怕流速不高也能破坏管壁处的滞流边界层，不用额外加装扰流元件就能提升整体传热系数，同时整个结构没有突兀的流向折返，流动阻力比同换热面积的折流板换热器低三成左右，很适合对压降有严格要求的闭式循环回路。

　　从实际安装适配的角度看，这种螺旋通道的整体外轮廓为规整的菱形安装基面，没有外伸的法兰、管嘴突出结构，安装时可以直接嵌入设备的预留安装槽内，基面的四个边可以作为定位基准，和配套的密封端盖配合时，不需要额外做定位工装，只要对齐螺旋通道的端面密封槽就能完成装配，安装边界的容错空间比圆形换热芯体更大，在空间局促的小型设备内部，比如便携式冷水机、实验台温控模块、机床主轴冷却单元里，这种菱形轮廓能更好地利用方形腔体的内部空间，不会像圆形芯体那样在腔体四角留下无效闲置空间，空间利用率能提升20%以上。

　　设计这类螺旋通道的时候，首先要明确两种介质的流向匹配逻辑，通常会让冷热介质采用逆向流动的布置方式，也就是两种介质从螺旋结构的不同端进入，沿着相反的螺旋方向行进，这样整个流道上的冷热介质温差能保持相对均匀，不会出现局部温差过大导致的热应力集中问题。通道的截面尺寸要根据介质的黏度、设计流量做匹配，对于水基类低黏度介质，通道的水力直径可以控制在4-8mm区间，既能保证足够的换热接触面积，也不会因为通道过窄导致杂质堵塞；如果是用于油类换热的场景，通道截面要适当放大，同时螺旋的升角要做调整，避免高黏度油液在通道内流动阻力过大导致泵耗过高。另外螺旋的圈数不是越多越好，要结合换热负荷计算，圈数过多会导致流道过长，末端的介质温差过小，换热效率边际递减，同时还会增加整体结构的重量和材料成本，通常单芯体的螺旋圈数控制在8-12圈就能覆盖多数中小型换热场景的需求。

　　在结构强度层面，螺旋通道的隔离壁是两种介质的压力边界，设计时要根据两侧介质的最高工作压力计算壁厚，因为螺旋结构本身有一定的形变缓冲能力，相比直管结构能更好地承受热胀冷缩带来的形变，不需要额外加装膨胀节就能适应100℃以内的温差工况，这一点在启停频繁的换热设备里优势尤其明显，能避免因为反复热形变导致的焊缝开裂、密封失效问题。通道的端面密封采用平面密封结构，和端盖配合时，密封面的平面度要控制在0.02mm以内，螺旋通道的端面要和安装基面保持垂直，装配后压紧密封件时，整个密封面的压力分布均匀，不会出现局部压不实导致的介质串漏问题。

　　实际使用过程中，这种螺旋通道的维护成本也更低，因为流道是连续的螺旋走向，没有突然的截面变化和死角，不容易积存介质里的杂质，定期用清洗液循环冲洗就能完成清洁，不需要拆解芯体清理，对于需要长期连续运行的换热场景，比如工业设备的冷却循环、小型化工装置的温度控制环节，这种结构的无故障运行周期比列管式换热结构更长。另外在做三维建模的时候，螺旋扫掠的路径要保证曲率连续变化，不能出现曲率突变的位置，否则实际加工时不管是采用3D打印一体成型还是板材卷制焊接，都会在曲率突变处产生应力集中，影响结构的承压能力，建模时还要注意两个流道的壁厚保持均匀，避免局部壁厚过薄导致耐压不足，或者壁厚过厚增加不必要的热阻，影响传热效果。

　　从应用适配性来看，这种螺旋通道既可以作为独立的换热芯体搭配外壳组成完整的换热器，也可以直接集成在设备的本体结构里，比如直接在设备的安装基座内部加工出螺旋流道，把换热功能和结构支撑功能整合在一起，进一步减少设备的整体零件数量，缩小设备体积。在新能源行业的电池包温控、激光设备的冷却回路、分析仪器的恒温控制单元这类对设备体积、换热效率、可靠性都有较高要求的场景里，这种螺旋通道结构的适配性远高于传统的直管式换热结构，尤其是在小流量、小温差的精密温控场景下，螺旋流道带来的持续扰流效果能让介质温度控制精度达到±0.5℃以内，完全满足精密设备的温控需求。
