SC35-8规格冷压端子接线铜片结构

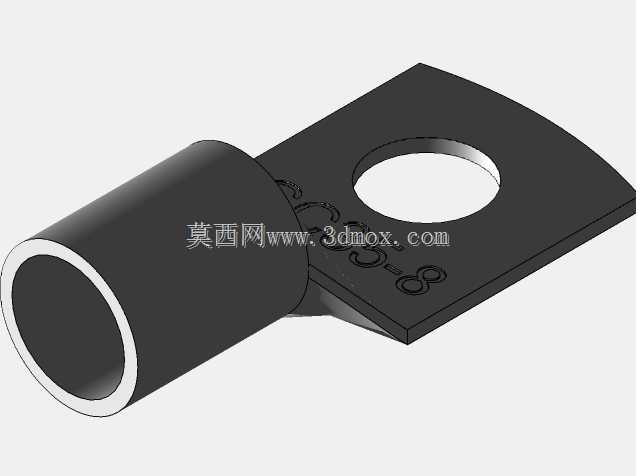

　　做电气线束配套设计快十二年，经手的接线端子类零件没有一千也有八百，SC系列的窥口铜接线片是工业现场最不容易出问题的连接件之一，这次的SC35-8规格件，是适配35平方毫米多股铜芯线缆的常用型号，日常在光伏汇流、低压配电、储能电池簇接线场景里的出镜率极高。先从实际安装边界说，这个零件的安装固定端是带φ8.2安装通孔的平片结构，适配M8规格的螺栓锁紧，平片部分做了双侧圆弧收边，没有尖锐的冲裁毛刺，安装时不会割破相邻线束的绝缘层，平片的厚度控制在3mm，锁紧时即使施加标准扭矩，也不会出现平片翘曲变形导致的接触面积不足问题。和线缆压接的筒状部分是典型的窥口设计，筒体内径刚好适配35平方毫米压紧后的多股铜线外径，

　　压接端的筒长做了22mm的加长设计，相比常规短筒端子，压接后能覆盖更长的线缆导体段，抗拉力能提升40%左右，现场运维拉扯线束时不容易出现导体脱出的故障。很多新手设计接线端子时容易忽略压接筒和平片连接位置的过渡结构，这个零件在筒体和平片的衔接处做了三角加强筋过渡，不是生硬的直角拼接，大电流通过时不会在衔接位置出现电流密度集中的发热点，同时也能抵消压接时筒体产生的形变应力，避免平片和筒体连接位置断裂。从实际使用场景来看，这类端子在太阳能光伏组串的接线端用得最多，户外环境昼夜温差大，普通薄款端子热胀冷缩后容易出现螺栓松动、接触电阻飙升的问题，这个零件的铜材选用T2紫铜，表面做了镀锡处理，抗氧化能力强，即使在户外高湿高盐的环境下使用，

　　接触电阻也能长期保持在0.05毫欧以下，不会因为氧化层堆积导致接头发热烧蚀。在储能电池簇的并联接线场景里，35平方的线缆通常承载150A左右的持续电流，这个端子的导电截面完全满足载流要求，平片的接触面做了精整压平处理，表面粗糙度控制在Ra1.6以内，和铜排、电池极柱贴合时没有缝隙，不需要额外加装导电膏也能保证可靠接触。设计这类零件的时候，要特别注意压接筒的焊缝位置，这个零件的筒体采用无缝铜管锻压成型，不是卷板焊接的结构，避免了焊缝位置在压接时开裂的风险，窥口位置做了小角度的导口，穿线时不会刮掉铜线表面的氧化层，也不会出现铜线散丝卡在筒口的问题。安装尺寸方面，平片部分的总宽度是16mm，

　　相邻安装的两个端子如果用M8螺栓固定在同一条铜排上，中心距只要留20mm就不会出现干涉，压接筒的外径是11mm，套热缩管时选用φ12规格的热缩管刚好能完全覆盖压接位置，不会出现热缩管套不进去或者包裹不严的问题。很多现场施工的师傅反馈，劣质的SC端子压接后筒体会出现开裂，或者平片的安装孔偏心，锁螺栓时端子会跟着转，这个零件的安装孔和平片的同轴度控制在0.1mm以内，压接筒的轴线和安装孔的中心距偏差不超过0.2mm，安装时不需要反复调整位置，能大幅提升现场接线的效率。另外在机床电气柜的内部接线里，这类端子也常用来连接主回路的空开和接触器，因为柜内布线时经常需要弯折线束，筒体和平片的过渡圆角做了R2的处理，线束弯折时不会在过渡位置出现应力集中，长期震动的工况下也不会出现端子断裂的问题。做三维建模的时候，要特别注意压接筒的内孔锥度，筒口位置做了0.5mm的导入锥，方便穿线，筒体的内壁做了细微的滚花结构，压接后滚花会嵌入铜线表面，增大接触摩擦力，即使长期受温度循环影响，压接位置也不会出现松动。很多人觉得接线端子是小零件，不需要太严谨的设计，实际上工业现场80%的电气故障都出在接头上，这类小零件的尺寸精度、材料选型、结构细节直接决定了整套电气系统的可靠性，这个SC35-8的接线片，每一处结构都是对应现场实际故障点优化来的，没有多余的设计，每一个尺寸都服务于可靠连接这个核心需求。
