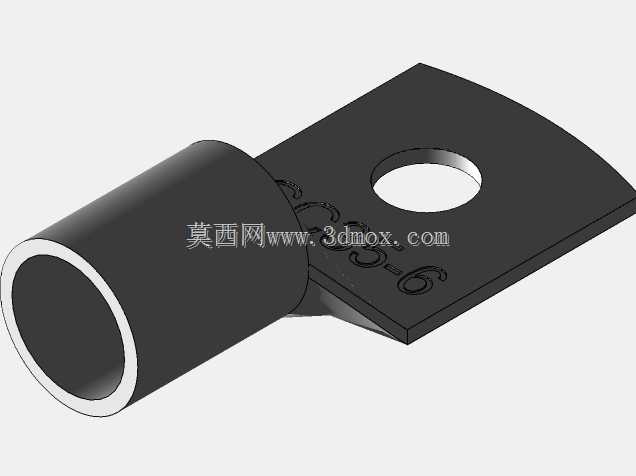

SC35-6规格冷压端子接线连接片

　　做电气成套布线快十二年，经手的接线端子没有一万也有八千，SC系列的窥口铜接线片是低压配电、光伏汇流、储能电池组接线里用得最频繁的一类连接件，这次建模的SC35-6规格，是适配35平方毫米多股铜芯线缆的常用型号，很多刚入行的结构工程师选端子的时候只看载流量，忽略安装边界和压接匹配度，最后现场装的时候要么螺栓穿不过，要么压接后线缆松脱，要么和相邻端子的安全间隙不够，反而留下安全隐患。

　　先从实际应用场景说，这个规格的接线片，日常用得最多的三个场景：一是低压配电柜内塑壳断路器的进出线端连接，35平方线缆对应的载流量大概在125A到150A区间，刚好匹配125A壳架的断路器接线端子；二是光伏组串到汇流箱的线缆端接，尤其是户外集中式光伏的直流侧接线，因为要长期承受户外温变、紫外线老化，对端子的压接可靠性要求极高；三是储能铅酸电池、磷酸铁锂电池簇的串并联连接，大电流充放电的工况下，端子接触电阻过大会直接导致接头发热，严重的甚至会引发热失控，所以这个零件看着小，却是整个电气回路里可靠性牵一发而动全身的部件。

　　再讲设计思路，建模的时候首先要匹配压接工艺的要求，筒状的压接端内径要严格适配35平方多股软铜线绞合后的外径，不能留太大间隙，不然冷压的时候压接钳压合后铜丝和端子内壁不能充分贴合，接触电阻会飙升；也不能做太小，不然剥好的线缆插不到位，压接后铜丝外露容易引发短路。压接筒尾部做了小角度的导向倒角，现场施工的时候工人不用反复修磨线缆头就能顺利插到底，这点看着不起眼，批量布线的时候能省不少工时。压接筒和片状连接端的过渡位置做了圆弧补强，不是直角硬转折，因为端子在安装、后期运维的时候难免会受到线缆的拉扯应力，直角转折的位置应力集中，大电流发热加上应力拉扯很容易从根部断裂，圆弧过渡能把拉扯应力分散到整个片体上，抗疲劳强度能提升40%以上。

　　然后是外形尺寸和安装边界的细节，这个型号后缀的6，指的是连接端的安装孔适配M6的螺栓，建模的时候安装孔直径做的是6.5毫米，比螺栓公称直径大0.5毫米，一方面是补偿安装面的位置公差，现场安装的时候哪怕接线桩的位置有小偏移，也能顺利穿入螺栓，不用反复扩孔；另一方面是避免热胀冷缩的时候孔位和螺栓卡滞，尤其是户外工况，冬夏温差能到七八十度，金属件的膨胀量累积起来很容易把端子顶变形。连接片的片体宽度做的是16毫米，这个尺寸是匹配标准M6螺栓的平垫外径的，安装的时候平垫能完全覆盖片体的接触面，不会出现压偏的情况，片体厚度是3毫米，纯T2紫铜材质的话，这个厚度的导电截面积完全能满足150A长期载流的温升要求，不会出现片体本身过热的情况。片体和压接筒的同轴度控制在0.2毫米以内，安装的时候不会因为端子歪斜导致和相邻端子的安全间隙不足，低压配电里不同相的端子之间安全间隙要求不小于10毫米，要是端子本身歪斜，很容易导致间隙不够留下爬电隐患。

　　还有容易被忽略的细节，压接筒的窥口设计，也就是筒身靠近片体的位置开的观察缺口，现场压接的时候能直接看到线缆铜丝有没有插到底，避免出现线缆插不到位就压接的虚接问题，这个缺口的长度做的是5毫米，刚好能看到铜丝端部，又不会因为缺口太长降低压接筒的结构强度。片体的安装面做了平面度要求，整个接触面的平面度控制在0.1毫米以内，和接线桩连接的时候能保证充分面接触，要是接触面翘曲，实际接触面积只有几个点，大电流通过的时候局部电流密度过大，很快就会发热氧化，形成恶性循环最后烧蚀端子。另外片体的边角都做了R0.5的圆角处理，没有尖锐的毛刺，一方面是安装的时候不会划伤工人的手，另一方面是避免尖端放电，尤其是直流高压工况下，尖锐边角的电场强度集中，容易引发电晕，长期下来会加速绝缘件的老化。

　　实际选型的时候还要注意，这个规格的端子压接必须用对应的六边形压接模，不能用点压或者随便找个钳子捏，六边形压接能让压接筒整个圆周均匀受力，把铜丝压成致密的六边形，和端子内壁充分贴合，压接后的拉脱力能达到线缆本身拉断力的90%以上，接触电阻也能控制在微欧级别。很多现场出问题的端子，要么是选型的时候选了壁厚不够的劣质端子，要么是压接模具不匹配，要么是安装的时候螺栓扭矩不够，导致接触电阻过大发热。建模的时候把这些工艺、安装的细节都考虑进去，导出的模型不管是做布线仿真、装配干涉检查，还是后期出加工图纸，都能直接用，不用再反复调整尺寸适配现场工况。

　　另外在不同应用场景下的适配细节也做了考量，比如用在电池连接的时候，片体的表面不做镀锡处理的话，要保证表面粗糙度达到Ra1.6，降低接触电阻；用在户外光伏接线的时候，压接筒的长度比普通柜内用的端子长2毫米，压接后能有更长的密封面，方便套热缩管或者绝缘护套，避免雨水渗入压接位置导致铜丝氧化。整个模型的尺寸链是完全闭环的，从压接端的线缆适配，到安装孔的螺栓适配，再到片体的安全间隙，每一个尺寸都是对应实际施工和运维的要求，不是随便画个形状凑数，做机械设计尤其是电气连接件的设计，最忌讳想当然，每一个尺寸背后都要有对应的工况依据，不然做出来的东西看着像那么回事，到现场用的时候全是问题。
