SC25-6窥口铜接线端子结构设计

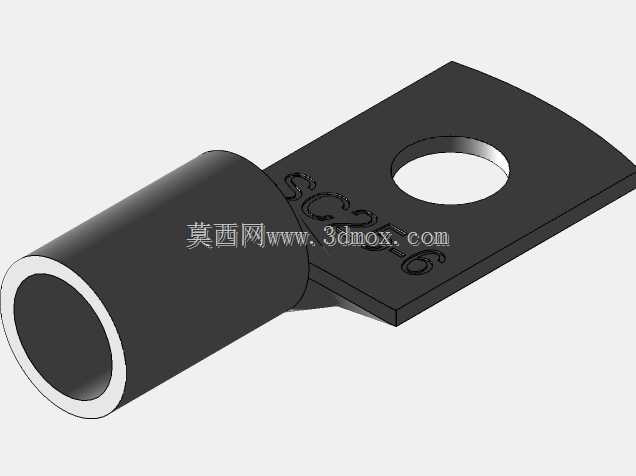

　　在低压配电、光伏汇流、储能电池组串接这类现场施工场景里，导线与设备端子的连接可靠性直接决定整套系统的运行稳定性，SC系列窥口铜接线端子就是这类场景里应用最广泛的压接型连接件，本次呈现的SC25-6规格端子，是针对25平方毫米截面积导线适配M6安装螺栓的专用连接件。从结构设计逻辑来看，这款端子整体分为压接筒与连接片两个功能区段，压接筒采用无缝紫铜拉制管坯加工，端部做45度窥口倒角，这个结构并非工艺冗余，而是现场压接作业时，施工人员可以直接通过窥口观察导线插入深度，避免出现导线插不到位导致压接后有效接触面积不足、接触电阻超标的问题，同时倒角结构也能引导多股铜丝顺利插入筒内，减少单股铜丝散丝外露的情况。

　　压接筒的内径尺寸严格匹配25平方毫米多股铜芯线的外径公差，内壁不做额外镀层处理，压接后铜丝与筒壁在冷挤压作用下形成金属间结合，能保证长期通电状态下的接触稳定性，避免大电流工况下出现接头发热氧化的问题。连接片部分采用与压接筒同材质的T2紫铜板冲压成型，与压接筒之间采用高温钎焊工艺连接，焊缝位置做打磨整平处理，避免出现应力集中点，连接片上的安装孔直径严格适配M6螺栓的安装公差，孔位周边做轻微的压印沉台，这个细节设计是为了匹配螺栓垫片的接触面积，安装时垫片能完全贴合沉台平面，避免螺栓拧紧时连接片出现翘曲变形，保证连接面的有效接触面积。从安装边界来看，这款端子压接筒的长度适配常规手动液压钳的压接模腔尺寸，压接后筒身的变形量控制在标准范围内，

　　不会出现压接过深导致筒壁开裂、或者压接过浅导致拉脱力不足的问题；连接片的宽度尺寸适配多数断路器、接触器、电池端子排的安装间距，安装后不会与相邻端子出现电气间隙不足的问题，边缘做R0.5的圆角处理，避免安装时划伤施工人员手套或者相邻导线的绝缘层。在光伏电站的直流侧接线作业中，这类端子需要长期暴露在户外温差变化大、存在一定腐蚀介质的环境里，所以结构设计时没有多余的棱角，压接完成后套上绝缘热缩管就能完全包覆金属部分，避免出现积灰受潮导致的绝缘下降问题；在储能电池包的内部串接场景中，端子的整体长度控制在紧凑范围内，不会占用过多电池包内部的布线空间，连接片的平面度控制在0.1mm以内，螺栓拧紧后接触面的贴合度能满足大电流充放电时的载流要求，

　　不会出现局部过热的隐患。很多现场施工人员容易忽略端子的压接位置设计，这款端子的压接筒外壁预留了清晰的压接定位标识，压接时模腔对准标识位置，就能保证压接点处于压接筒的中间区段，压接后导线的拉脱力能满足行业标准要求，即使在设备运行产生振动的工况下，也不会出现导线松脱的问题。连接片表面的标识采用模压工艺成型，不会因为长期摩擦或者氧化导致规格标识模糊，方便后期运维人员快速识别端子规格，避免运维更换时出现规格错配的问题。从加工工艺角度看，这款端子的所有弯折位置都做了圆角过渡，没有尖锐的冲切毛刺，冲压成型后经过去毛刺清洗工序，避免残留的铜屑在安装时掉落到设备内部引发短路隐患；压接筒与连接片的焊接位置做了抗扭强化处理，安装拧紧螺栓时，即使施加标准扭矩，也不会出现压接筒与连接片之间扭转断裂的问题。在机床设备的电控柜布线场景中，这类端子需要适配多股软铜线的压接需求，窥口结构能适配软线的插入导向，即使是多股细铜丝组成的软线，也能顺利插入压接筒内，不会出现铜丝弯折在筒外的情况；连接片的厚度经过载流校核，在额定载流工况下的温升控制在标准允许范围内，长期运行不会出现过热氧化导致的接触失效。
