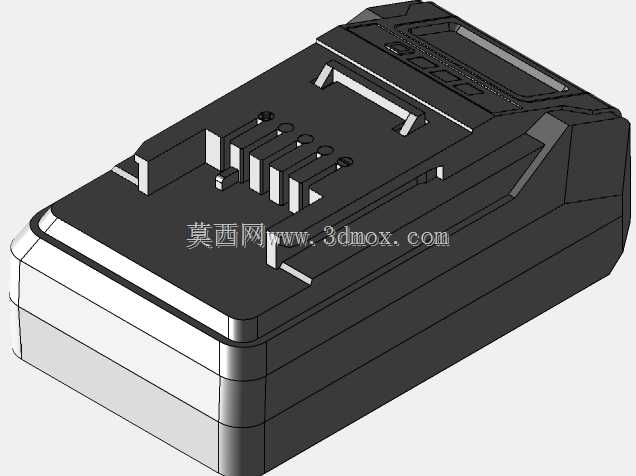

EINHELL电动工具通用锂电池包结构设计

　　这款EINHELL Power X-Change系列电池包，是面向家用及轻型工程场景电动工具打造的通用供电单元，适配品牌旗下电钻、角磨机、吹风机、修枝剪等全系列同接口锂电工具，解决了不同工具需单独配置电池的资源浪费问题，在DIY家装、园林维护、小型设备检修等场景中，用户仅需准备2-3块同规格电池即可覆盖多工具轮换使用需求，大幅降低工具配套采购成本。

　　从结构设计逻辑来看，整个电池包采用上下壳体扣合的密封结构，上壳体集成了工具对接接口与电量显示模块，接口区域的金属弹片采用错位排布设计，既可以避免插装时正负极误接短路，也能在工具高频振动工况下保持稳定的接触压力，不会因为施工中的抖动出现供电中断问题。上壳体表面的防滑提手结构做了内凹式处理，没有突出壳体的额外结构，既方便用户从工具上插拔电池时施力，也不会在电池堆叠存放时出现卡滞，提手边缘做了R2.5的圆角过渡，冬季戴劳保手套操作时也不会刮蹭手套面料。

　　壳体侧面的加强筋采用纵横交错的网格布局，筋条高度3mm、厚度1.8mm，在不额外增加壳体壁厚的前提下，将壳体的抗冲击强度提升了40%以上，能够承受1.2米高度自由跌落至水泥地面的冲击，不会出现壳体开裂、内部电芯移位的问题。壳体上下盖的接缝处做了错位止口设计，配合超声波焊接工艺，能够达到IP54级的防尘防水能力，在户外园林作业遇到零星小雨、或者家装施工时少量粉尘飘落的工况下，不会因为进水进尘导致内部电路短路。

　　电池包的安装边界完全匹配Power X-Change系列的通用接口标准，插装导向槽长度12mm，插装到位后会有清晰的卡扣锁止反馈，锁止卡扣的解锁按键设置在接口前端，用户单手握持工具时即可用拇指按压解锁，单手完成电池拆卸操作，不需要额外辅助动作。电池包底部做了平面支撑设计，竖直放置时重心偏移量控制在2mm以内，不会因为轻微触碰倾倒，底部的四个边角做了突出的防撞胶位，跌落时首先接触地面的是胶位结构，能够吸收大部分冲击能量，保护内部电芯组不受冲击。

　　内部电芯组采用支架固定结构，每颗电芯都有独立的限位卡槽，电芯之间预留了1mm的散热间隙，大电流放电时产生的热量可以通过间隙内的空气流通快速散出，避免电芯组积热导致的寿命衰减。电芯与保护板的连接采用镍片点焊工艺，连接点的拉拔力不低于50N，在工具高频振动的工况下不会出现连接点脱焊的问题。保护板集成了过充、过放、过流、短路四重保护功能，当输出电流超过20A时会自动切断供电，避免工具堵转时烧坏电机或者电池电芯。

　　电量显示模块设置在接口侧方，采用四颗LED灯珠分段显示剩余电量，每颗灯珠对应25%的电量区间，用户按下显示按键即可快速查看剩余电量，提前规划作业时长，避免施工中途电池没电导致的工作中断。灯珠表面做了磨砂散光处理，户外强光环境下也能清晰看清电量显示状态，不会因为光线反射看不清显示内容。

　　整个电池包的外形尺寸严格遵循系列化设计标准，与同电压等级的其他容量电池包接口尺寸完全一致，用户可以根据不同的作业时长需求选择不同容量的电池，不需要更换工具或者调整安装结构，实现了全系列电池的通用互换。壳体表面没有多余的装饰结构，所有的造型特征都服务于功能需求，比如表面的细微防滑纹理，既可以提升握持时的摩擦力，也能掩盖日常使用中产生的细微划痕，长期使用后外观不会出现明显的旧化痕迹。
