Nema17规格42mm两相混合式步进电机结构

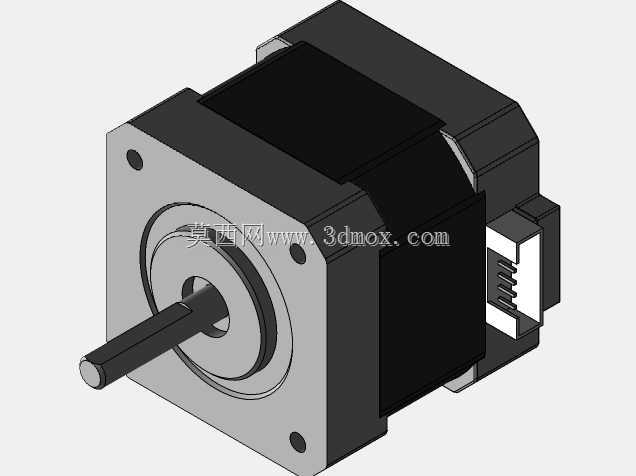

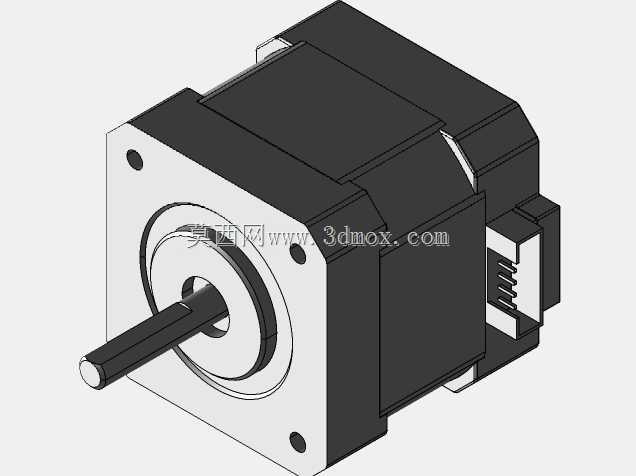

　　做小型自动化设备结构选型的时候，Nema17规格的步进电机几乎是绕不开的标准件，这款17HS4401作为该规格下的常规扭矩型号，在桌面级3D打印机、小型雕刻机走刀机构、桌面机械臂关节、非标自动化送料模组、智能门禁闸机传动、小型传送带驱动单元里的应用占比极高，很多入门级自动化项目的动力端都会优先选用这个规格的电机做动力输出。从结构设计来看，这款电机采用两相混合式步进的经典架构，定子冲片叠厚40mm级别，机身主体为方形切角结构，前端盖采用镀锌钢板冲压成型，预留四个M3规格的安装通孔，孔位遵循Nema17标准的31mm安装孔距，输出轴为5mm直径的D型切削轴，轴伸长度符合常规配套联轴器、同步轮的安装尺寸要求，出线端采用侧出式接插件设计，

　　接插件引脚定义适配市面上绝大多数的两相步进驱动器，接线时无需额外改线即可直接匹配A+、A-、B+、B-的相序定义。建模过程中需要重点关注几个安装边界尺寸：电机整体机身截面为42mm×42mm的正方形，不含输出轴的机身总长度控制在40mm左右，输出轴轴心到机身安装面的高度公差需要控制在±0.1mm以内，避免配套同步轮或者联轴器的时候出现同轴度偏差，导致电机运行过程中出现径向跳动、异响甚至丢步的问题。前端盖的轴承位采用过盈配合设计，建模时要预留轴承安装的公差带，输出轴的D型切削平面位置要和接插件出线方向保持固定角度，方便用户在安装时做相位对齐。后端盖集成了简单的阻尼结构，一定程度上可以降低电机低速运行时的振动，机身外壳采用黑色喷塑处理，

　　既可以提升定子叠片的绝缘性能，也能在工业环境下起到一定的防锈耐刮作用。实际选型应用中，这款电机适配24V直流供电的步进驱动器，单步距角1.8度，整步状态下每转200步，搭配细分驱动器可以实现更高的定位精度，适合对成本敏感、定位精度要求在0.1mm级别以内的开环传动场景，建模时还原的安装孔位、轴径、机身外形尺寸，可以直接导入装配体中做干涉检查，不需要用户再手动测绘标准件尺寸，能大幅缩短小型设备的结构设计周期，在做模组排布的时候，可以直接根据模型的外形尺寸预留安装空间，避免后期装配出现空间干涉的问题。
