折叠式户外炭烤炉钣金结构设计

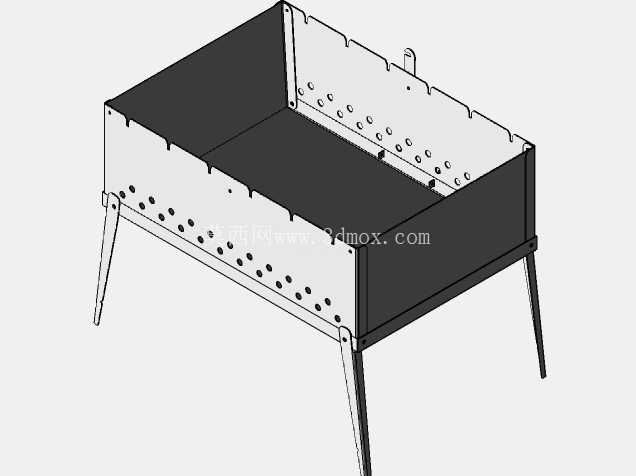

这款户外炭烤设备的结构设计，核心围绕户外露营、庭院聚餐、近郊野炊这类高频使用场景展开，区别于市面常见的薄壁冲压简易烤炉，整体采用厚钣金折弯拼焊结构，在便携性和结构刚性之间做了针对性平衡。从实际使用逻辑出发，烤面区域做了分区冲孔设计，主炭区的孔洞排布遵循炭块燃烧的通风需求，孔径与孔距经过反复调整，既避免炭块从孔洞掉落引发安全隐患，又能保证进风量充足让炭块充分燃烧，减少不完全燃烧产生的烟气；烤面边缘的非冲孔区域做了12mm的压边折弯，一方面提升整板的抗变形能力，避免高温下烤板出现翘曲形变，另一方面也能防止烤制过程中食材、油滴从侧边滑落。

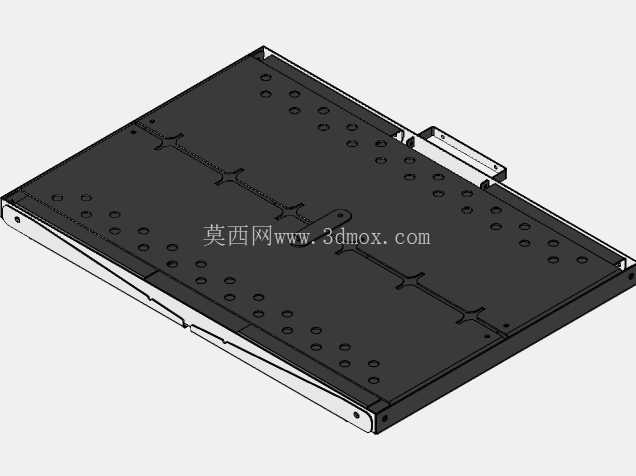

设备的侧边折叠支撑结构采用隐藏式铰链设计，铰链轴销做了防脱限位处理，展开时支撑腿自动卡入定位槽，无需额外锁止件即可实现稳定支撑，收纳时可完全贴合烤炉主体侧壁，收纳后整体厚度仅为展开状态的三分之一，可轻松放入车载储物箱、露营装备包内，不会占用过多储物空间。烤炉一端设置的抽拉式接灰结构，采用间隙配合的滑轨设计，抽拉阻尼适中，烤制结束后无需翻转整个烤炉，只需抽出接灰盘即可倾倒炭灰，清理过程不会弄脏手部或周边环境，接灰盘边缘做了卷边处理，避免抽拉过程中割伤使用者。

从结构设计的细节来看，烤面的加强筋采用一体冲压成型的十字形凸起，沿烤板长度方向等距排布，替代了传统的额外焊接加强筋工艺，既减少了焊接工序带来的变形问题，也能让烤板在持续高温工况下保持平面度，不会因为局部受热不均出现中间凹陷的情况。烤炉的所有外露边缘都做了R3圆角打磨处理，没有尖锐的钣金毛刺，组装和使用过程中不会划伤皮肤，符合户外用品的安全设计要求。

安装边界方面，这款烤炉展开后整体占地尺寸适配常规露营桌的摆放空间，也可直接放置在平整地面使用，支撑腿底部做了15mm见方的防滑脚垫接触区，可粘贴耐高温橡胶脚垫，避免在光滑的石面、木质桌面使用时出现滑移，同时也能防止高温的支撑腿直接接触桌面造成烫痕。烤炉的侧边预留了可选配的烤签支架安装孔位，用户可根据使用需求加装烤签支架，实现串烤、网烤两种使用模式的切换，孔位采用标准M5螺纹孔，通用配件即可适配，无需二次打孔加工。

从结构建模的角度来看，所有钣金件的折弯系数都按照常规冷轧钢板的加工参数设置，折弯半径取板材厚度的1.2倍，所有焊接位置都预留了0.1mm的焊接收缩余量，拆解后的每个钣金零件都可直接用于激光下料、折弯加工，无需二次调整图纸参数。零件之间的配合公差按照IT12级精度设置，适配普通钣金加工厂的加工精度能力，不需要高精度加工设备即可完成生产，有效控制制造成本。烤炉表面的耐高温涂层喷涂区域做了明确的工艺避让，接灰盘滑轨配合面、铰链轴孔位置不做涂层处理，避免高温下涂层脱落影响配合精度，也防止涂层受热挥发产生有害物质混入食物中。

实际使用过程中，这款烤炉的炭槽深度设置为80mm，既可以容纳足够的炭块保证2-3小时的持续烤制时长，又不会因为炭层过近导致烤面温度过高烤糊食材，烤面距离炭层的高度经过实测调整，可让烤面中心温度保持在220-260摄氏度的适宜烤制区间，适合烤制肉类、海鲜、蔬菜等多种食材。折叠结构的转动部位采用不锈钢轴销，避免长期户外使用受潮生锈导致折叠卡滞，轴销与孔位之间预留了合理的间隙，即使长期使用出现轻微的积灰、氧化，也不会影响折叠操作的顺畅度。
