CA6140车床配套驱动电机爆炸结构展示

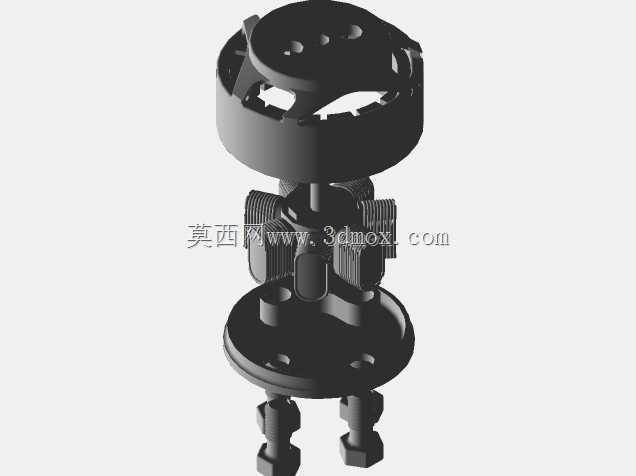

　　在普通卧式车床的动力传动链路中，主轴驱动电机是核心动力输出单元，CA6140作为通用型卧式车床，其配套驱动电机的结构合理性直接决定了主轴转速稳定性、切削负载耐受能力以及长期运行的可靠性。这套爆炸视图呈现的电机结构，完整拆解了端盖、定子组件、转子总成、接线基座、散热结构、紧固件等所有独立装配单元，能清晰呈现各部件的装配配合关系与空间位置逻辑。

　　从实际应用场景来看，这类电机主要为CA6140车床的主轴回转、进给传动提供动力输出，需要适配车床重载切削、频繁正反转、宽转速区间调节的工况需求，因此在结构设计上，定子与转子的同轴度公差被严格控制在0.02mm以内，避免高速运转时出现扫膛故障。拆解后的结构可以看到，前后端盖采用了带加强筋的铸铁材质，既保证了轴承安装位的结构刚性，又能通过端盖表面的散热筋结构，将电机运行时绕组产生的热量快速传导到外部空气中，适配车床车间多粉尘、连续加工的运行环境。

　　设计思路上，这套电机的结构完全匹配CA6140车床的安装舱位边界，底部安装脚的孔位间距、安装平面的高度差、输出轴的轴径与键槽尺寸，都完全适配车床原有电机安装位的尺寸要求，不需要额外制作转接板就能直接替换原有同功率电机。转子部分采用了硅钢片叠压结构，叠片间的绝缘层能有效降低涡流损耗，转子轴两端的轴承选用了深沟球轴承，能同时承受径向切削负载与少量轴向窜动力，匹配车床车削端面时产生的轴向力工况。

　　从安装边界来看，电机整体外径控制在180mm以内，轴向总长度不含输出轴为260mm，输出轴伸出端长度为50mm，轴径32mm，配套的平键尺寸为10×8×40，完全符合CA6140车床电机安装舱的空间余量，安装时不需要对车床床身的电机安装位进行二次加工。顶部的接线盒采用了下进线结构，能避免车间切削液、金属碎屑溅入接线端子造成短路故障，接线盒内部预留了接地端子安装位，符合机床电气安全规范要求。

　　爆炸视图的呈现方式，能让结构设计人员快速理清各部件的装配顺序：装配时需要先将转子后端轴承压入后端盖轴承室，再将定子组件压入机壳内壁的定位台阶，随后装入转子总成，再压装前端盖并通过对角紧固的方式拧紧端盖螺栓，最后安装散热风叶、风罩与接线盒组件。各部件的配合公差上，机壳与定子的配合采用H7/k6的过渡配合，保证定子固定后不会出现位移；轴承与端盖轴承室的配合采用H7/h6的间隙配合，方便后期维护时拆卸更换轴承；输出轴与皮带轮的配合采用H7/m6的过渡配合，保证动力传递时不会出现轴与轮的相对滑动。

　　在功能特性上，这套电机的散热风叶采用了离心式结构，风罩的导风方向正对机壳表面的轴向散热筋，当电机运转时，气流能顺着散热筋从电机后端流向前端，带走绕组与铁芯产生的热量，即使在车床满负载连续切削8小时的工况下，电机绕组的温升也能控制在80K以内，符合通用机床驱动电机的温升标准。定子绕组采用了高强度漆包线绕制，绕组端部做了绝缘浸漆处理，能承受车床频繁启停、正反转时产生的电流冲击，延长绕组的使用寿命。

　　从设备维护的角度来看，爆炸视图清晰标注了所有易损件的位置，包括两端的轴承、散热风叶、接线端子、密封胶圈等，维修人员可以根据拆解结构快速定位故障点，不需要反复摸索装配关系，能大幅缩短车床停机维护的时间。比如当电机出现运转异响时，可以直接对照爆炸结构判断是轴承磨损、转子扫膛还是风叶碰擦风罩，针对性拆解对应部位进行检修，避免不必要的全机拆解。

　　另外，这套结构的设计也考虑了通用互换性，除了适配CA6140车床之外，只要安装尺寸、功率参数匹配，也可以用于其他同规格卧式车床、小型输送设备、通用机床的动力驱动，各零部件都采用了通用标准件，不需要定制特殊规格的配件，后期维护的配件采购成本更低，适配车间设备通用化维护的需求。
