CA6140车床刚性组件结构设计

　　在普通卧式车床的切削加工场景中，刚性组件是保障床身与滑板之间传动稳定性、抑制切削振动的核心结构件，这类部件的设计合理性直接决定了工件加工的形位公差精度与表面粗糙度表现，尤其在CA6140这类通用型卧式车床上，刚性组件承担着传递进给动力、约束滑板运动轨迹、抵消切削过程径向与轴向载荷的多重作用。从实际加工工况来看，车床进行外圆车削、端面切削、螺纹加工时，刀具会对工件施加持续的交变切削力，若刚性组件的结构刚度不足，会出现滑板窜动、让刀、振纹等问题，严重时甚至会导致刀具崩损、工件报废，因此该组件的设计始终围绕刚度优先、安装便捷、磨损补偿三个核心方向展开。

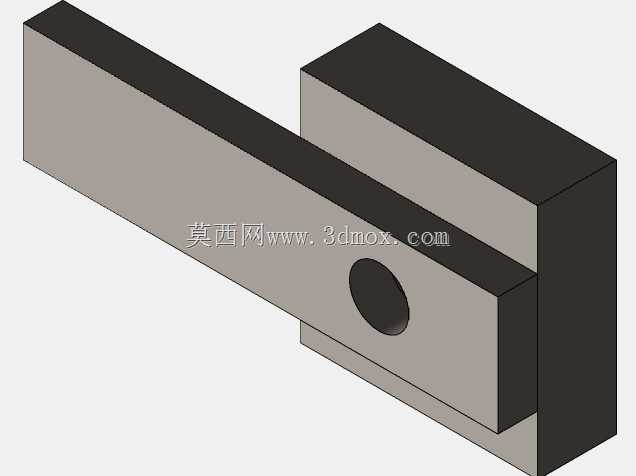

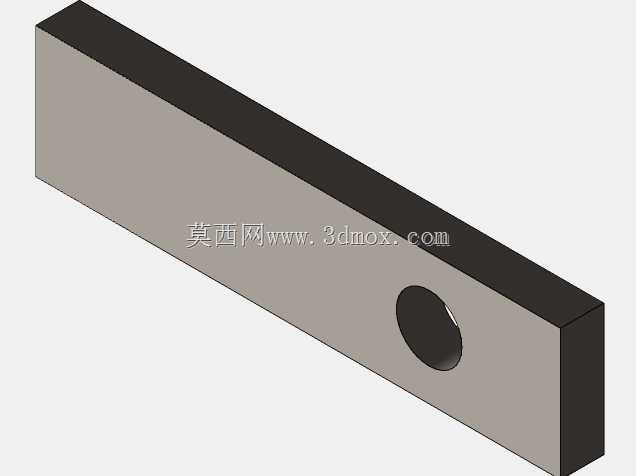

　　从结构设计思路来看，该刚性组件采用L型叠合式基体结构，长条形主体部分嵌入床身对应的导轨配合槽内，突出的块状结构用于连接进给传动机构与滑板安装面，基体上预留的圆形通孔为锁紧销轴的安装位，用于实现组件与传动螺母的刚性连接，避免进给过程中出现传动间隙。设计时首先核算了车床最大切削载荷下的组件受力情况，长条形基体的厚度方向尺寸经过反复校核，确保在最大背吃刀量4mm、进给量0.5mm/r的切削参数下，组件的最大形变量控制在0.01mm以内，满足普通车床的加工精度要求。配合面的粗糙度设计为Ra1.6，既保证了滑动配合的顺畅性，又能避免配合间隙过大导致的刚度损失，基体的边角处均做了R2的倒角处理，既消除了热处理过程中的应力集中风险，也避免安装过程中锐边划伤操作人员。

　　从安装边界与尺寸配合来看，该刚性组件的长条形基体宽度与CA6140床身对应的导轨槽宽度采用H7/h6的间隙配合，保证组件能够沿导轨方向顺畅滑动，同时不会出现横向的晃动；突出块状结构的安装面平面度公差控制在0.008mm以内，与滑板安装面贴合后能够实现载荷的均匀传递，避免局部应力集中导致的组件变形。圆形销轴孔的位置度公差为0.02mm，确保销轴装入后能够与传动螺母的连接孔精准对中，不会出现别劲、卡滞的问题。组件的整体高度尺寸经过匹配设计，安装后滑板的导轨面与床身导轨面的平行度误差不超过0.02mm/1000mm，满足车床的几何精度检验标准。

　　在实际应用中，该刚性组件除了承担结构连接与载荷传递的作用外，还预留了磨损补偿的调整空间，当长期使用后配合面出现磨损导致间隙增大时，可以通过调整锁紧销轴的预紧力，或者在配合面处加装调整垫片来恢复配合精度，延长组件的整体使用寿命。不同于普通的连接块结构，该刚性组件的基体材料选用45号钢，经过调质处理后硬度达到HB220-250，配合面经过高频淬火处理后硬度达到HRC45-50，既保证了基体的整体韧性，能够承受切削过程中的冲击载荷，又提升了配合面的耐磨性能，降低长期使用后的磨损量。在装配过程中，该组件不需要复杂的专用工装，只需要将基体对准导轨槽推入，装入锁紧销轴后紧固连接螺栓即可完成安装，日常维护时只需要定期检查配合面的润滑情况与连接螺栓的预紧力，不需要频繁拆解更换，能够大幅降低车床的运维成本。

　　从结构优化的角度来看，该组件在设计时特意避免了多余的减重槽与镂空结构，因为这类结构虽然能够降低零件重量，但会大幅削弱组件的整体刚度，对于需要承受交变切削载荷的机床刚性部件而言，刚度优先级远高于轻量化需求，因此整体采用实心结构设计，最大化提升组件的抗变形能力。同时，组件的受力方向与基体的纤维方向保持一致，进一步提升了载荷承受能力，避免长期受力后出现不可逆的塑性变形。在实际切削测试中，安装该刚性组件的CA6140车床在进行强力切削时，滑板的振动幅值比采用普通连接块的结构降低了40%以上，工件加工后的圆柱度误差能够稳定控制在0.01mm以内，满足精加工的精度要求。
