CA6140车床用叉形连接机械零件结构

　　该零件属于CA6140卧式车床传动与操纵系统中的典型叉形连接件，在车床的进给机构、变速操纵机构中承担着动力传递、档位拨叉、部件铰接的核心作用，这类叉形结构件在普通卧式车床的溜板箱、主轴箱变速操纵单元中应用十分广泛，主要负责推动滑移齿轮实现不同传动比的啮合切换，或是连接操纵杆与执行部件完成动作的精准传递。从结构设计来看，零件主体分为三个功能区段，一端为带通孔的圆柱安装座，通孔用于穿装铰接销轴，实现零件与固定支座的转动连接，圆柱座的端面与外圆均设置了较高的形位公差要求，保证铰接转动时无卡滞、旷量控制在车床操纵机构允许的精度范围内；中间为连接臂段，采用变截面的实体结构，在保证整体刚性的前提下尽可能降低零件自重，

　　避免操纵过程中因零件自重导致的档位脱开、动作迟滞问题；另一端为U型叉口结构，叉口的两个内侧工作面为平行平面，与被推动的滑移齿轮环槽、或是拨杆的配合面精准贴合，叉口的开口宽度与配合件的环槽宽度采用间隙配合，既保证动作传递时无过大冲击，也避免间隙过大导致的档位切换不到位问题。从安装边界来看，零件圆柱端的铰接孔中心到叉口工作面的中心距是核心安装尺寸，直接决定了操纵动作的行程范围，设计时需要匹配CA6140车床对应操纵机构的行程参数，保证滑移齿轮能够完全进入啮合位置、不会出现打齿或是啮合长度不足的问题；零件的整体外轮廓尺寸需要避让周边的齿轮、轴类、箱体筋板等部件，转动过程中不会与相邻零件发生运动干涉，

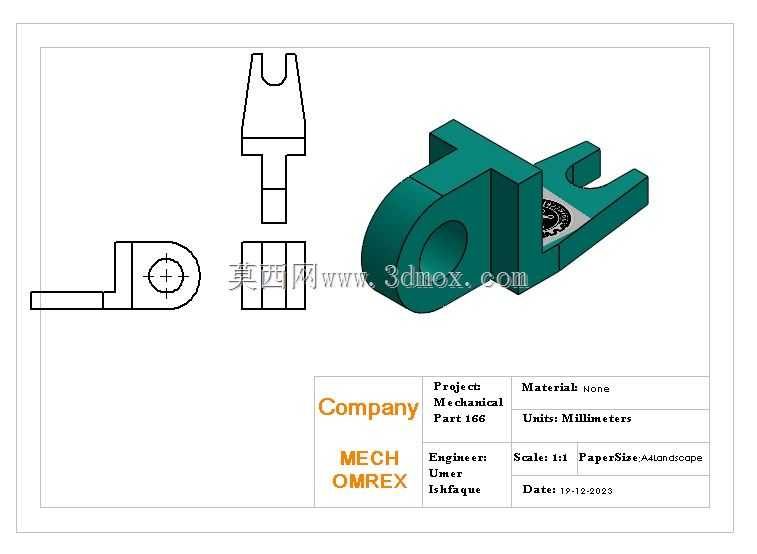

　　这一点在建模时已经通过正交视图的投影校验完成了验证，三个方向的投影视图清晰标注了各段的轮廓尺寸、孔位坐标、配合面的位置关系，能够直接用于生产加工的尺寸校核。从功能特性来看，该零件在工作过程中承受的主要是周期性的推拉力与铰接处的转动摩擦力，因此设计时在连接臂与圆柱座、叉口的过渡位置均设置了圆角过渡，避免应力集中导致的零件断裂，叉口的工作面与铰接孔的平行度、垂直度公差都经过了严谨的计算，保证长期反复操纵后不会出现工作面偏磨、铰接松旷的问题，能够满足车床长期高频次档位切换的使用需求。这类叉形连接件的设计逻辑始终围绕车床操纵机构的实际工况展开，没有多余的冗余结构，每一段结构都对应明确的功能需求：圆柱安装座保证转动连接的可靠性，

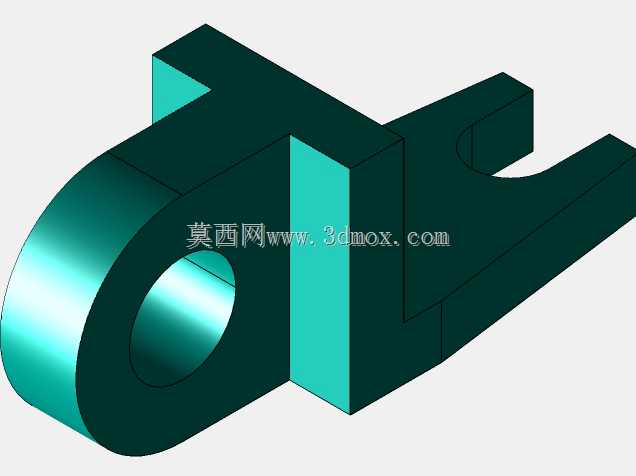

　　连接臂保证力传递的刚性与稳定性，叉口结构保证与被驱动部件的配合精度，三个功能段的尺寸比例经过多代CA6140车床的实际应用验证，既不会因强度不足出现失效，也不会因结构过于笨重导致操纵力过大、操作手感沉重。在三维建模过程中，等轴测视图直观呈现了零件的立体结构与各部分的空间位置关系，正交视图则完整表达了各方向的投影尺寸与形位关系，能够帮助结构设计人员快速理解零件的装配关系与受力特点，也可作为同类机床操纵类叉形零件设计的参考蓝本，在进行同类型操纵机构设计时，可以根据实际的行程需求、受力大小调整各段的截面尺寸与中心距参数，快速衍生出适配不同型号车床的叉形连接件。
