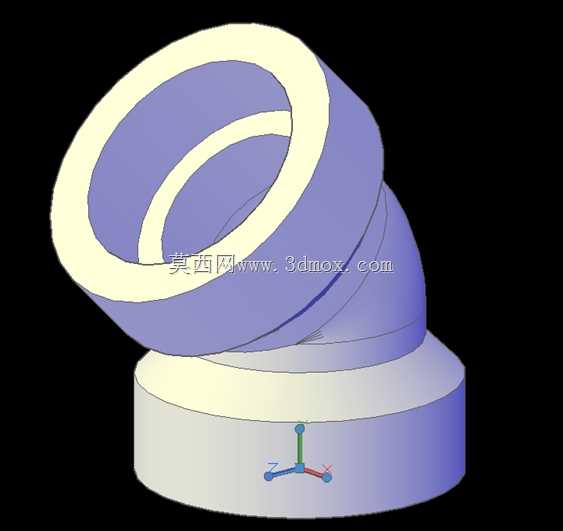

一英寸45度承插焊3000磅级弯头

　　在石化、电力、冶金等行业的高压工艺管线布设场景中，45度承插焊弯头是改变管路走向的核心承压管件，这类3000磅级的高压弯头，主要应用于Class3000压力等级的工艺管路，适配公称通径1英寸的高压输送管线，常见于高压蒸汽管线、高压液压油路、化工介质输送管线的走向调整段，相比90度弯头，45度弯头的介质流阻更小，能在需要小角度转向的位置减少介质压降，避免管线急转带来的湍流冲刷，降低管路振动与管壁冲蚀风险。

　　从结构设计来看，这款承插焊弯头采用等径承插结构，两端的承口内径与对应规格的管道外径做公差匹配，安装时将管道插入承口内部后沿承口端部做角焊缝焊接，相比对焊弯头，承插焊的安装定位更简便，不需要在焊接前做复杂的管口对中找正，对现场施工的工装要求更低，同时承口的台阶结构能在焊接时限制管道插入深度，保证焊脚尺寸的一致性，避免管道插入过深导致的通径缩颈问题。弯头的弯曲半径采用短半径设计，整体结构紧凑，能在管线排布空间受限的场景下使用，比如设备本体附近的密集管线排布区、阀组间的管路转向段，不需要预留过大的安装转弯空间，能有效压缩管线布设的整体占用空间。

　　在外形尺寸与安装边界方面，这款弯头的两端承口同轴度控制在行业标准允许的公差范围内，安装后不会出现管线别劲的问题，承口的深度尺寸符合高压承插管件的通用规范，能保证管道插入后有足够的焊接贴合长度，焊缝位置远离弯头的高应力弯曲段，避免焊接应力与管路工作应力叠加。弯头的壁厚按照3000磅级的承压要求设计，弯曲段的壁厚做了均匀过渡处理，不会出现外侧壁厚减薄、内侧壁厚堆料的问题，在高压介质长期冲刷的工况下，弯曲段的承压能力与直段保持一致，避免长期运行后出现局部磨损泄漏。

　　从实际使用的角度，这类承插焊弯头的密封可靠性远高于螺纹连接的高压管件，不存在螺纹密封带老化、螺纹咬合泄漏的问题，焊接完成后能实现与管线等强度的连接，适用于输送高温高压、易燃易爆或者有毒介质的管路，在日常管线运维中，这类承插焊弯头的检查维护点更少，不需要定期检查螺纹连接处的密封情况，只要焊缝位置做定期的无损检测即可，能降低长期运维的工作量。在建模过程中，这类管件需要重点控制承口的内径公差、承口端面与弯头轴线的垂直度、弯曲段的曲率一致性，这些参数直接影响现场安装的适配性，如果承口内径公差过大，会出现管道插不进去或者配合间隙过大导致的焊接缺陷，如果弯曲段曲率不均匀，会导致介质流经时出现偏流，加大局部管壁的冲刷速度，缩短管件的使用寿命。

　　在管线排布设计时，选用这类45度弯头需要提前核算安装空间，弯头的轴向安装长度相比90度弯头更短，但要预留出焊接操作的空间，承口端部与相邻管件或者设备接口的距离要满足焊接作业的最小操作距离，避免现场安装时焊枪无法到达焊接位置。同时在管线应力核算时，要将弯头的刚度参数纳入整个管系的应力计算，45度弯头的自然补偿能力略低于90度弯头，在长距离高压管线中使用时，要配合管架的设置控制管线的热胀位移，避免弯头位置承受过大的附加应力。
