KGNW系列机旁按钮控制站壳体结构

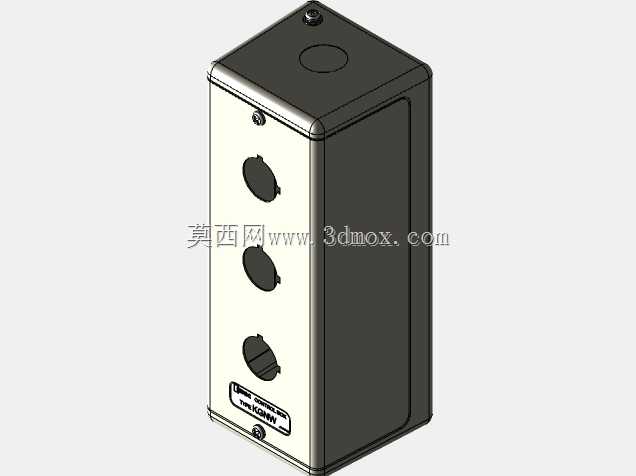

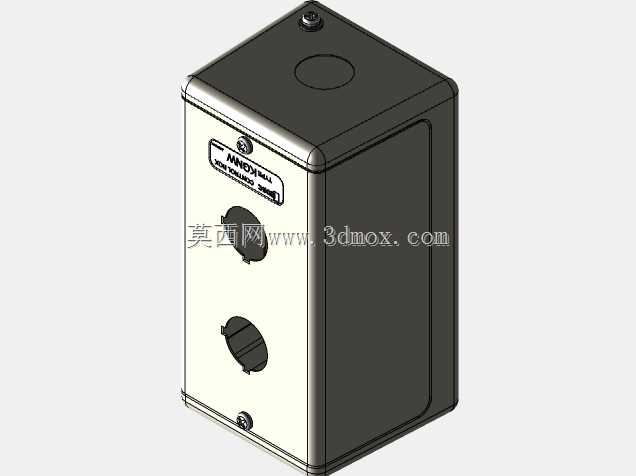

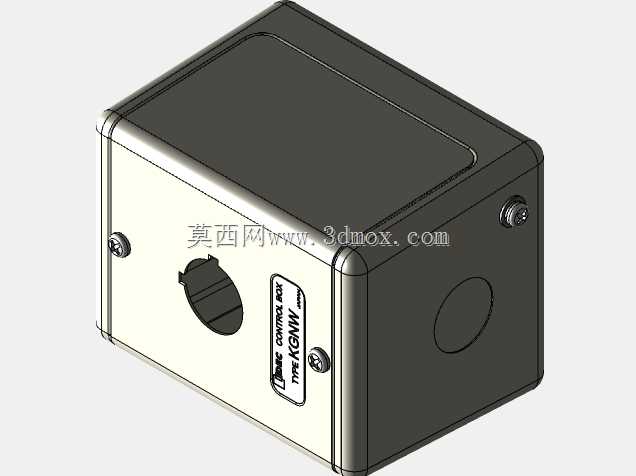

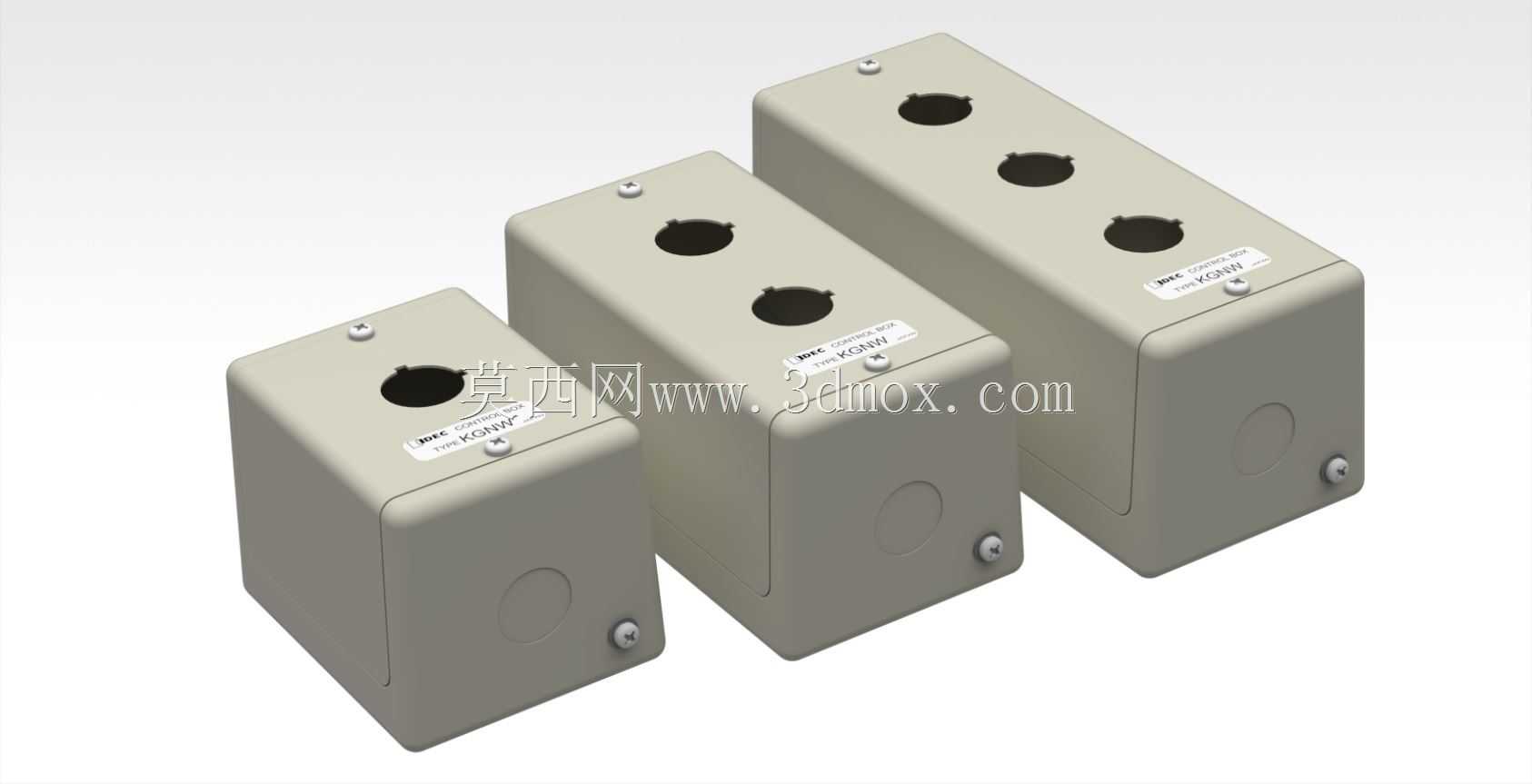

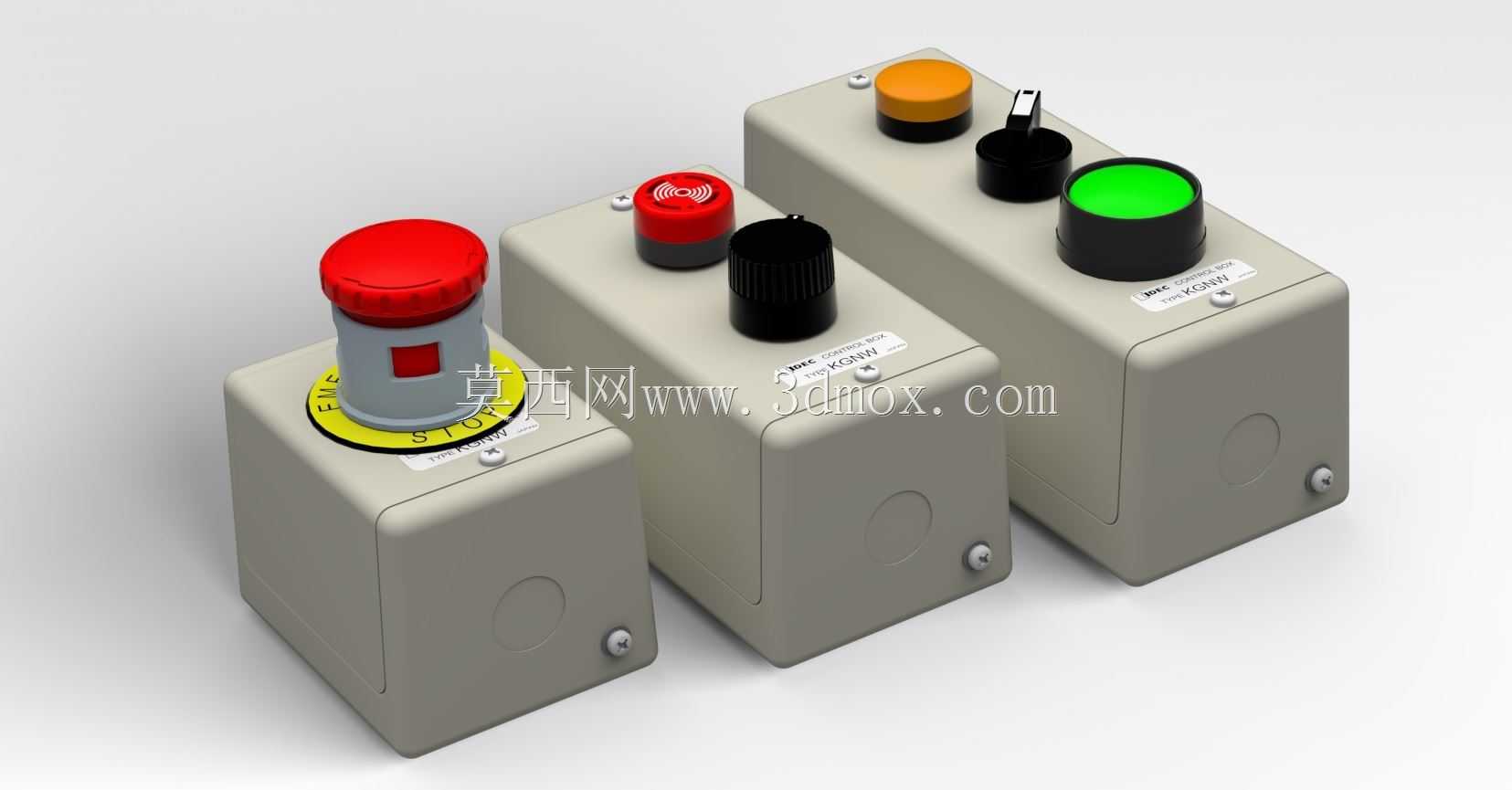

　　在机床加工车间的设备布局里，这类控制站是操作人员和设备交互最直接的载体，不管是普通CA6140这类卧式车床的改造配套，还是专机生产线的工位操作节点，都能看到这类壳体的应用场景——它不需要复杂的柜体结构，核心作用就是在设备旁就近安装操作元件，让操作工不用往返主电控柜就能完成设备的启停、点动、急停等基础操作，减少走动路径的同时也能提升操作响应速度，遇到异常情况时能第一时间触达控制元件。从结构设计来看，这个系列的控制站做了1孔、2孔、3孔三种规格的区分，对应不同的操作需求：单孔款一般只装急停按钮，用在设备的危险区域旁做紧急停机触发；双孔款通常搭配启动、停止两个平头按钮，用在简单的单机工位；三孔款可以加装点动或者复位按钮，

　　适配需要多操作指令的工位，比如车床的主轴正反转、冷却泵启停这类组合操作场景。壳体采用一体弯折的金属盒体结构，边角做了圆弧过渡处理，既避免安装时锐边划伤操作人员，也能提升壳体的结构强度，减少冲压焊接后的应力变形，盒体和上盖的配合采用内嵌式止口结构，配合侧边的紧固螺丝，能达到基础的防尘防溅要求，适配车间里多切削液、多金属粉尘的使用环境，不会因为杂物进入盒体导致内部接线短路。设计时预留的安装孔位是标准的22mm工业按钮安装尺寸，市面上主流的平头按钮、急停按钮、选择开关都能直接适配，不需要额外扩孔或者加装转接件，盒体侧面预留的敲落孔是标准的电气穿线孔尺寸，不管是走镀锌穿线管还是包塑金属软管都能直接对接，现场布线时不用额外开孔，

　　减少现场施工的工作量。安装边界上，单孔款的整体尺寸紧凑，适合安装在设备的立柱、操作面板旁的狭窄位置，不会占用过多的操作空间；两孔和三孔款的长度随孔位数量线性增加，安装孔距做了统一的适配设计，同一套安装支架可以兼容不同孔数的壳体，后期如果需要增减操作按钮，直接更换对应孔数的壳体就行，不用重新打孔固定安装底座。盒体内部预留了接线端子的安装空间，每个按钮的接线都能在盒内完成端子压接，不会让导线外露，既符合车间的电气安全规范，也能避免切削液溅到接线端子上造成腐蚀。从实际使用的角度看，这类壳体的壁厚选择兼顾了强度和成本，不会因为过薄导致安装按钮后出现变形，也不会因为过厚增加不必要的材料成本，表面采用哑光喷塑处理，不容易沾附油污，

　　日常清理时用车间的擦拭布就能直接擦干净，长期使用也不会出现表面锈蚀的情况。在做三维建模的时候，这类结构需要重点关注几个细节：一是按钮安装孔的同轴度，孔位偏差过大会导致按钮安装后歪斜，甚至卡滞无法正常按压；二是上盖和盒体的止口配合间隙，间隙过大容易进灰进水，间隙过小会导致装配时盖合困难，甚至因为喷涂的塑层厚度出现盖不上的情况；三是侧边敲落孔的压痕深度，压痕过浅现场敲落时容易造成盒体变形，压痕过深会导致壳体运输过程中出现破损。另外盒体底部的安装固定孔做了沉头设计，安装螺丝拧入后不会突出盒体内表面，避免刮伤内部的导线绝缘层，也不会干涉接线端子的安装固定。这类控制站除了机床行业使用，在输送线、小型专机、辅助设备的操作点位也能通用，只要是需要就近安装操作按钮的场景，这个系列的壳体都能适配，不同孔数的规格覆盖了从单指令到多指令的绝大多数操作需求，不用单独定制特殊尺寸的壳体，能大幅减少设计选型的时间，也能降低备件的库存种类，车间维护时只需要备这几个规格的壳体，就能覆盖大部分设备的操作站更换需求。
