CA6140车床用弯管式活塞结构设计

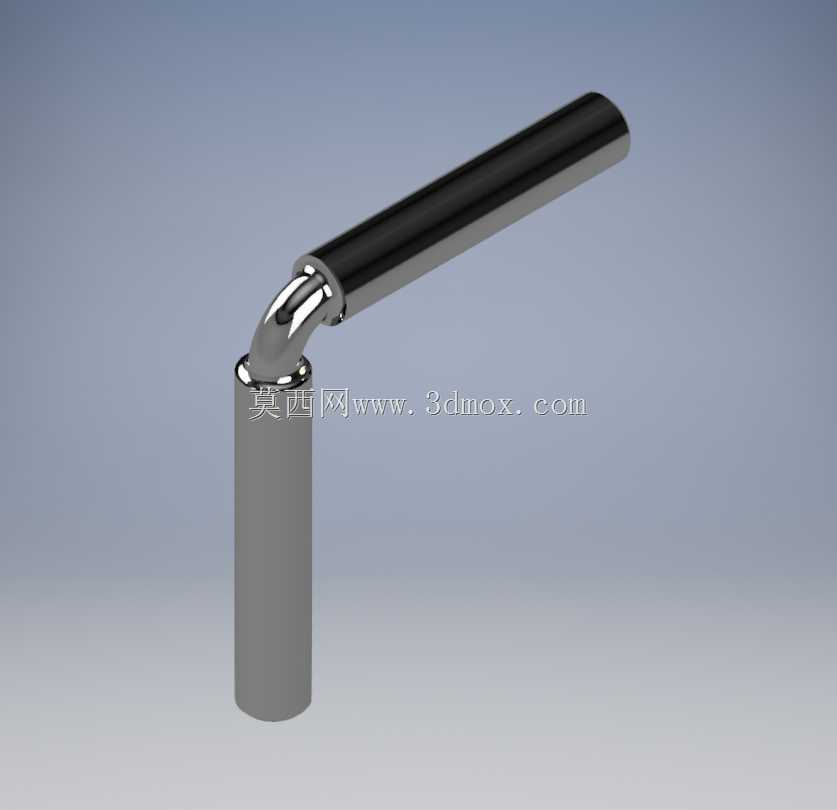

　　这款弯管式活塞结构，主要适配CA6140系列普通车床的液压润滑回路与辅助动作执行端，在车床的主轴箱润滑供油、卡盘辅助夹紧油路、尾座套筒进给的辅助液压支路中都能见到这类结构的应用场景。不同于常规直柄活塞的同轴直线运动设计，该结构采用90度弯转的刚性连接形式，能够在车床内部狭窄的油路排布空间内完成流体动力的转向传递，避免额外加装直角管接头带来的密封点冗余问题，从结构根源上降低了油路渗漏的风险。

　　从实际功能特性来看，该活塞的竖直段为导向密封段，外圆面需要与对应的缸体内孔做H7/f6的间隙配合，表面粗糙度要求达到Ra0.8，配合安装的橡胶密封圈槽开设在竖直段的上部位置，两道格莱圈搭配一道导向环的排布方式，既能够保证往复运动时的密封性能，又可以承受弯转结构带来的侧向偏载，避免运动过程中出现卡滞。水平延伸的杆段为动力输出端，端部设计有连接外螺纹，能够直接与车床内部的拨叉、润滑点位顶杆等执行件相连，不需要额外加装转换接头，减少了装配环节的累积误差。

　　设计过程中，首先需要匹配CA6140车床对应安装位置的空间边界：竖直导向段的外径需要适配原有缸体的安装孔径，不能改动原有床身的铸造孔位，保证配件的互换性；弯转处的圆角半径经过反复校核，既要保证内部流体通道的通流面积不发生突变，避免油压传递过程中出现压力损失过大的问题，又要控制弯转部位的外部轮廓尺寸，防止活塞往复运动时与周围的齿轮、轴类零件发生运动干涉。水平段的长度需要严格匹配对应执行件的行程范围，伸出最长位置时，竖直段的密封部位不能脱离缸体的导向范围，收回最短位置时，水平段端部不能触碰缸体端盖的内壁。

　　在实际装配场景中，这类弯头活塞不需要复杂的专用工装，安装时先将密封圈、导向环依次套入竖直段的环槽内，在密封件表面涂抹少量润滑脂后，将竖直段垂直压入对应的缸体孔内，转动活塞调整水平段的朝向，对准需要连接的执行件点位，锁紧端部的连接螺母即可完成装配。日常维护过程中，只需要按照车床的保养周期，检查竖直段外露表面的划伤情况，当出现明显的纵向划痕时及时更换密封件，就能够保证长期稳定运行。

　　不同于外购标准活塞需要调整周边管路适配安装位置，这款结构直接将流体转向功能集成在活塞本体上，在CA6140车床的主轴箱内部这种管路排布密集、操作空间狭小的区域，能够大幅压缩油路组件的占用空间，让整个液压支路的结构更加紧凑。弯转部位采用一体加工成型的结构，没有焊接接缝，避免了焊接部位长期受油压脉动影响出现开裂漏油的问题，整体强度能够承受车床工作时1.2-1.6MPa的常规工作油压，即使出现短时的油压冲击，也不会出现结构变形的问题。

　　从建模细节来看，整个结构的所有倒角、退刀槽都严格按照机械加工的工艺要求设计，竖直段端部的15度导入倒角方便装配时顺利套入密封圈，不会切伤密封件的唇边；环槽的宽度与深度尺寸匹配对应规格密封圈的安装尺寸，保证密封件安装后有合适的压缩量；水平段端部的螺纹收尾处设计有退刀槽，保证连接螺母能够锁紧到位，不会出现螺纹拧不到底的情况。所有棱角位置都做了R0.5的圆角处理，避免装配和维护过程中划伤操作人员，也减少了应力集中点，提升了零件的疲劳强度。
