机床用L型带孔连接支座结构设计

项目分类:通用机械零部件 发布时间:2024-01-09 ID:722187
  • 机床用L型带孔连接支座结构设计
  • 机床用L型带孔连接支座结构设计
  • 机床用L型带孔连接支座结构设计
  • 机床用L型带孔连接支座结构设计
  • 机床用L型带孔连接支座结构设计
  • 机床用L型带孔连接支座结构设计
  • 机床用L型带孔连接支座结构设计
  • 机床用L型带孔连接支座结构设计

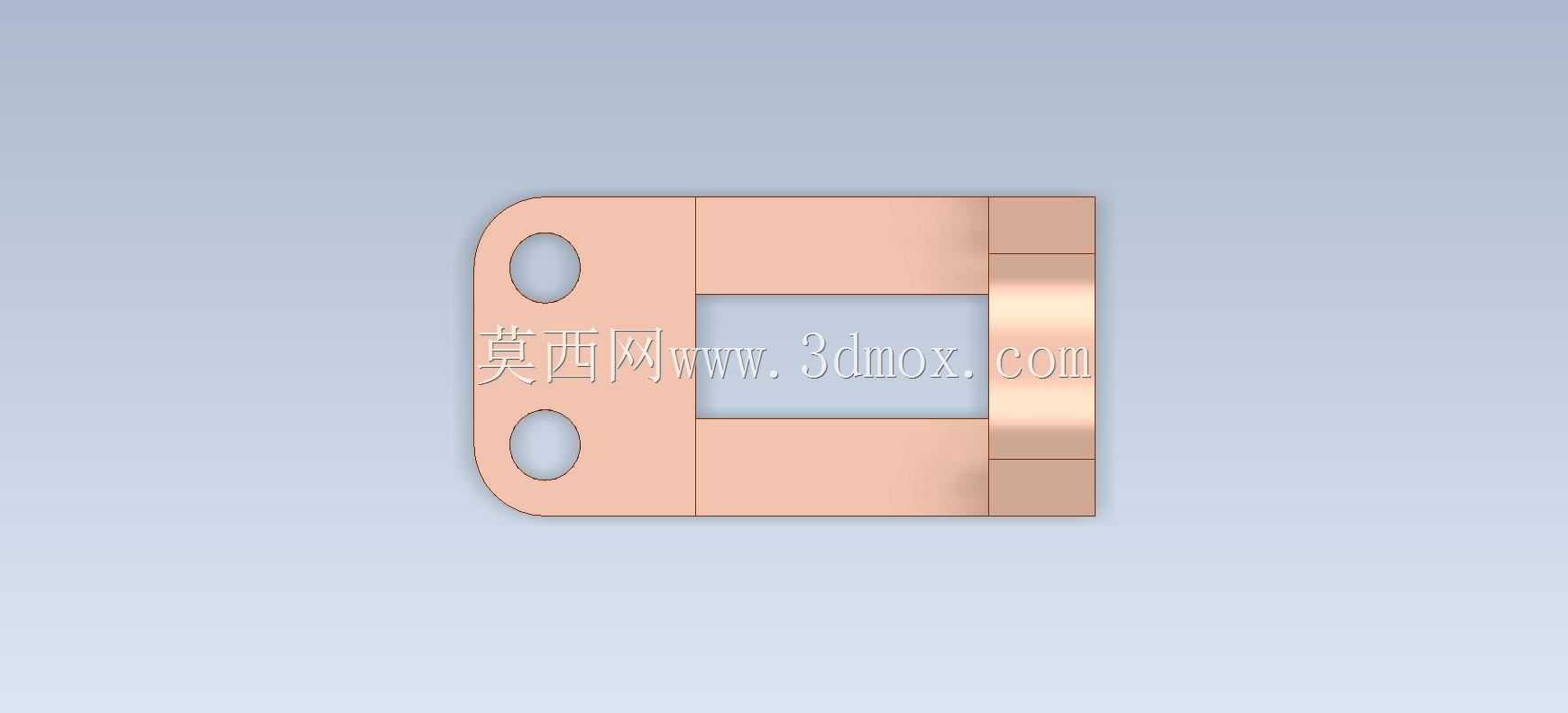

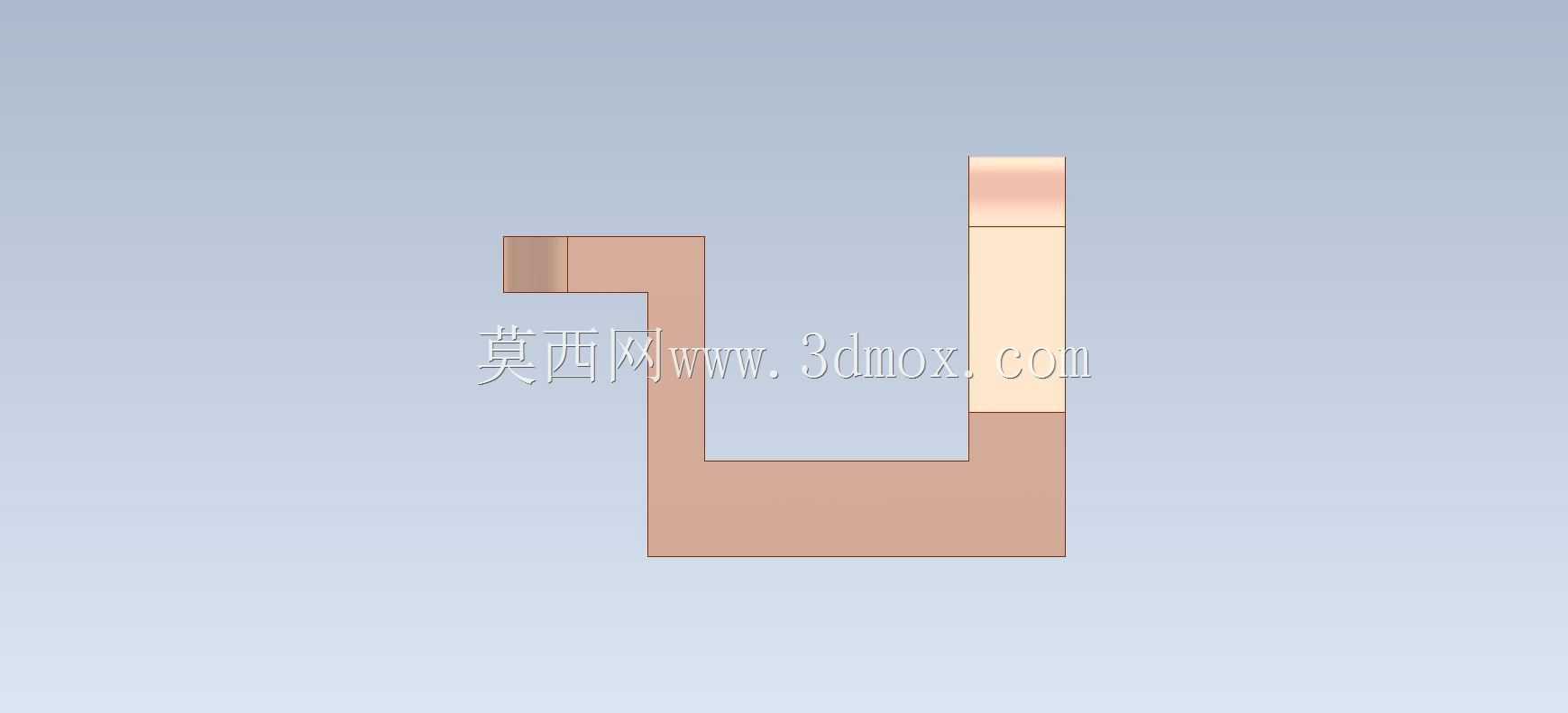

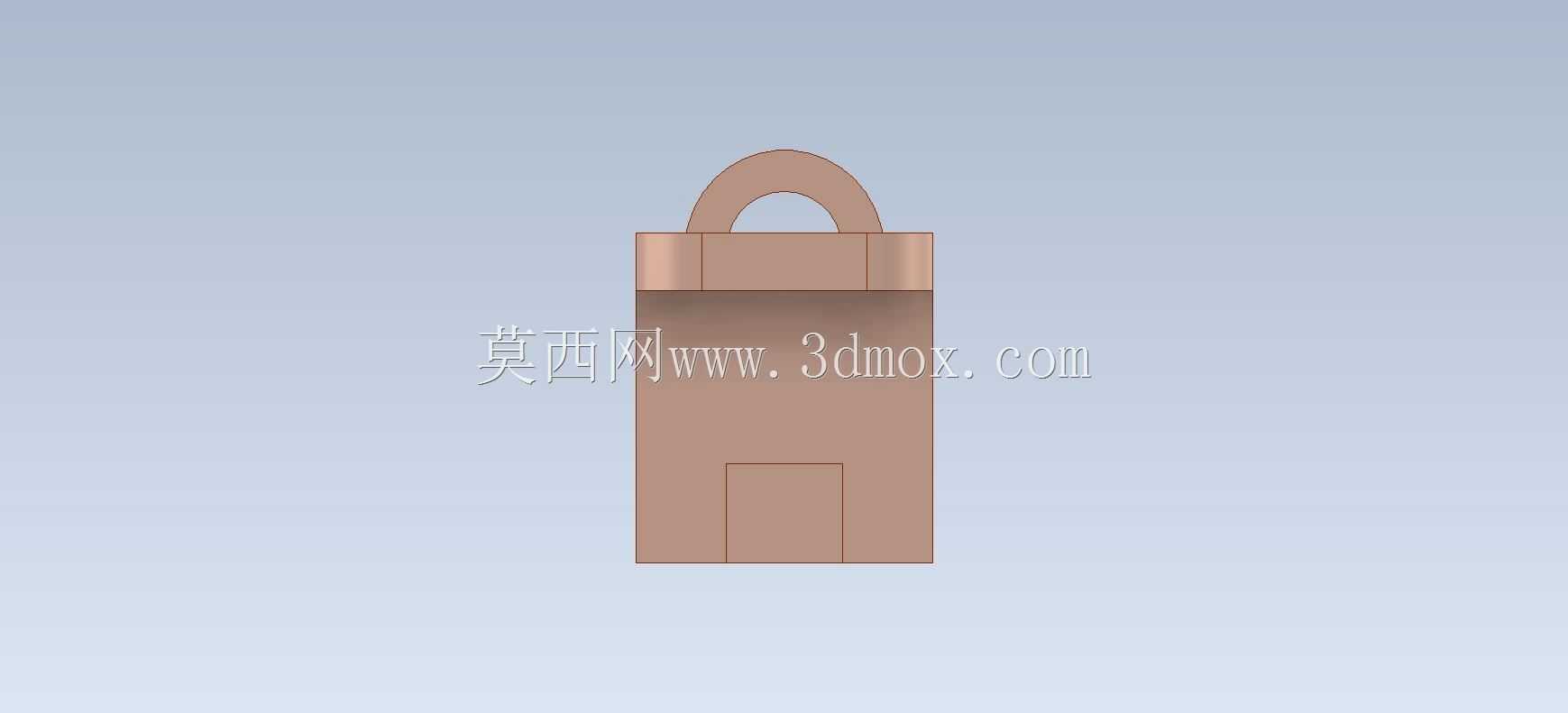

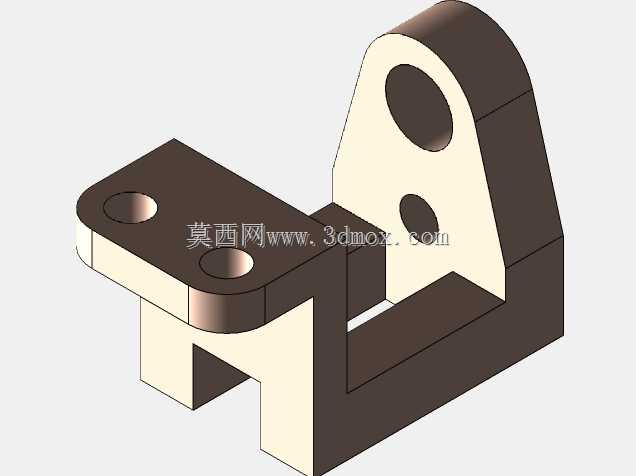

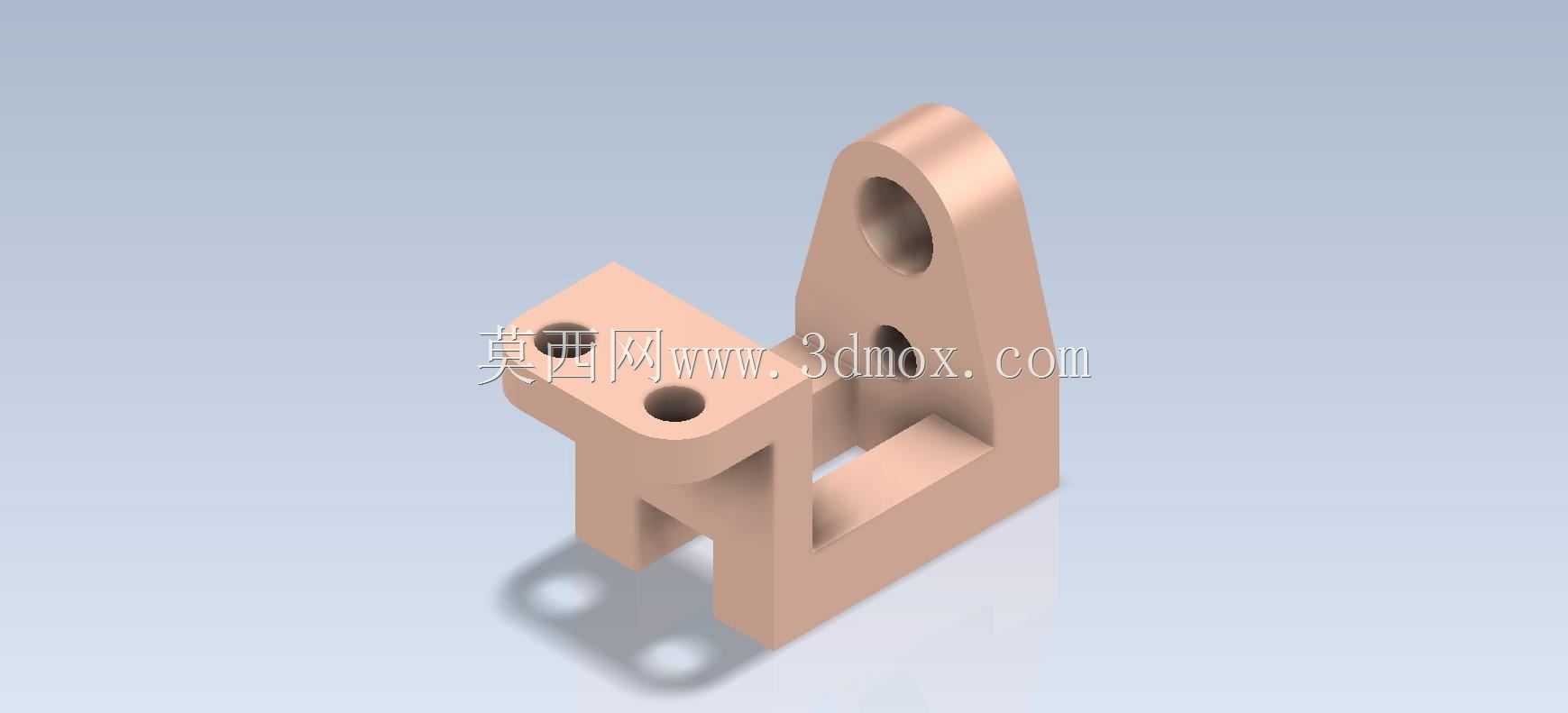

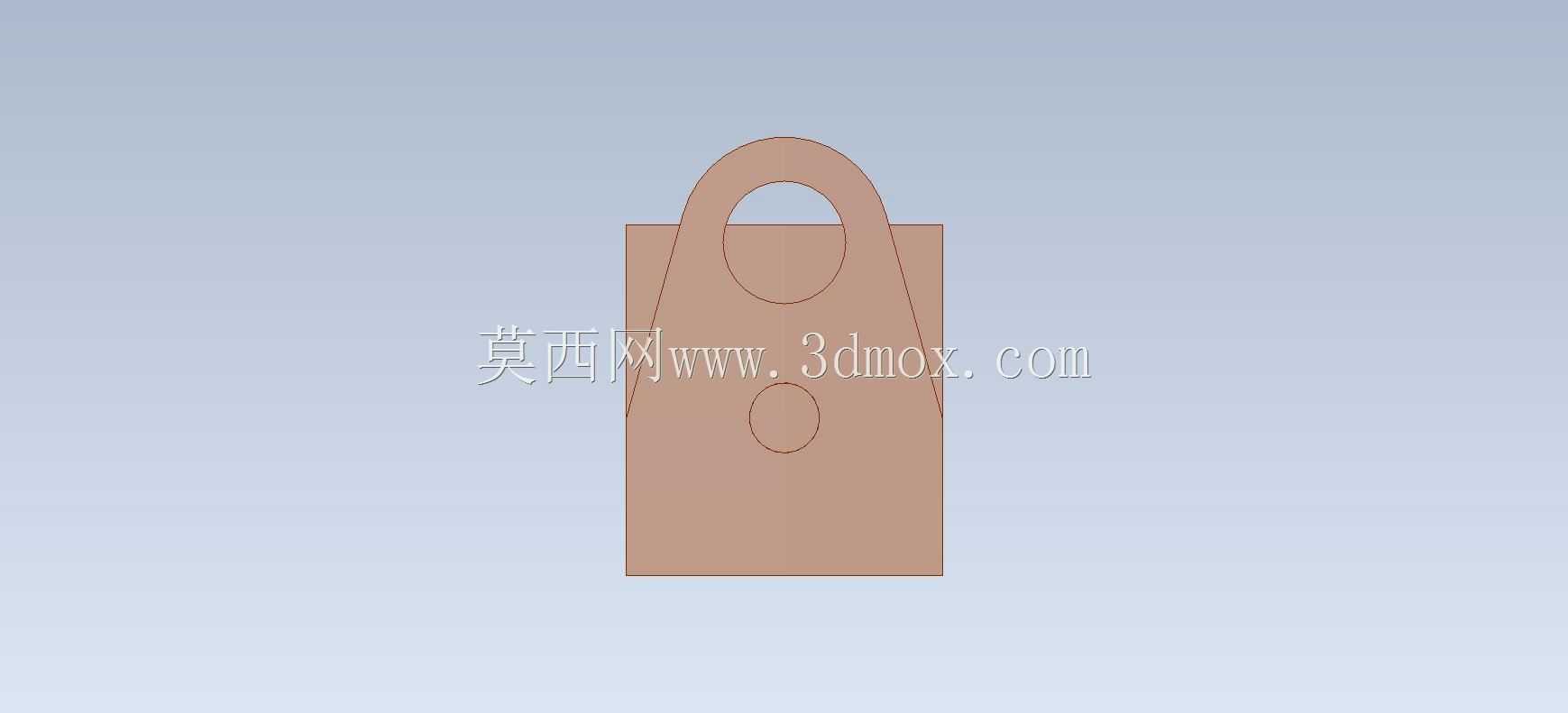

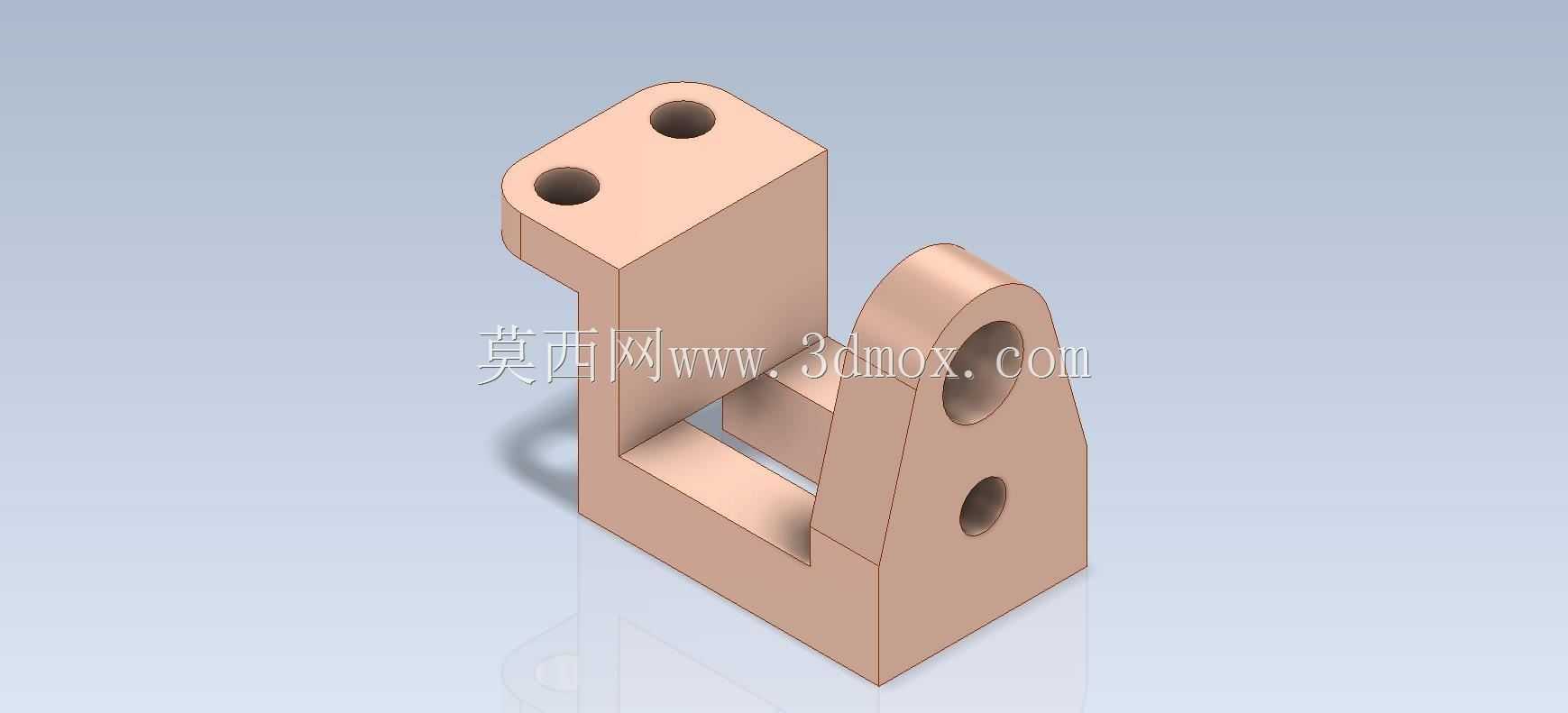

  在普通车床CA6140的进给机构、溜板箱辅助支撑单元中,这类带多安装孔的L型连接支座是十分常见的结构件,主要承担相邻功能部件的位置固定、载荷传递作用,日常工况下需要承受进给运动带来的周期性交变载荷,同时还要保证安装位置的形位公差长期稳定,避免因部件移位导致的加工精度偏差。从结构形态来看,该零件整体采用直角弯折的一体式构型,竖直立板上开设的同轴通孔用于铰接销轴类连接件,实现与摆动类部件的转动配合,水平底板上的两个沉孔则用于穿装紧固螺栓,将整个支座牢牢固定在机床床身或溜板的安装基面上,立板与底板之间的加强筋结构并非冗余设计,而是为了抵消竖直方向载荷带来的弯矩,避免直角连接处出现应力集中导致的零件断裂。设计这类零件时,

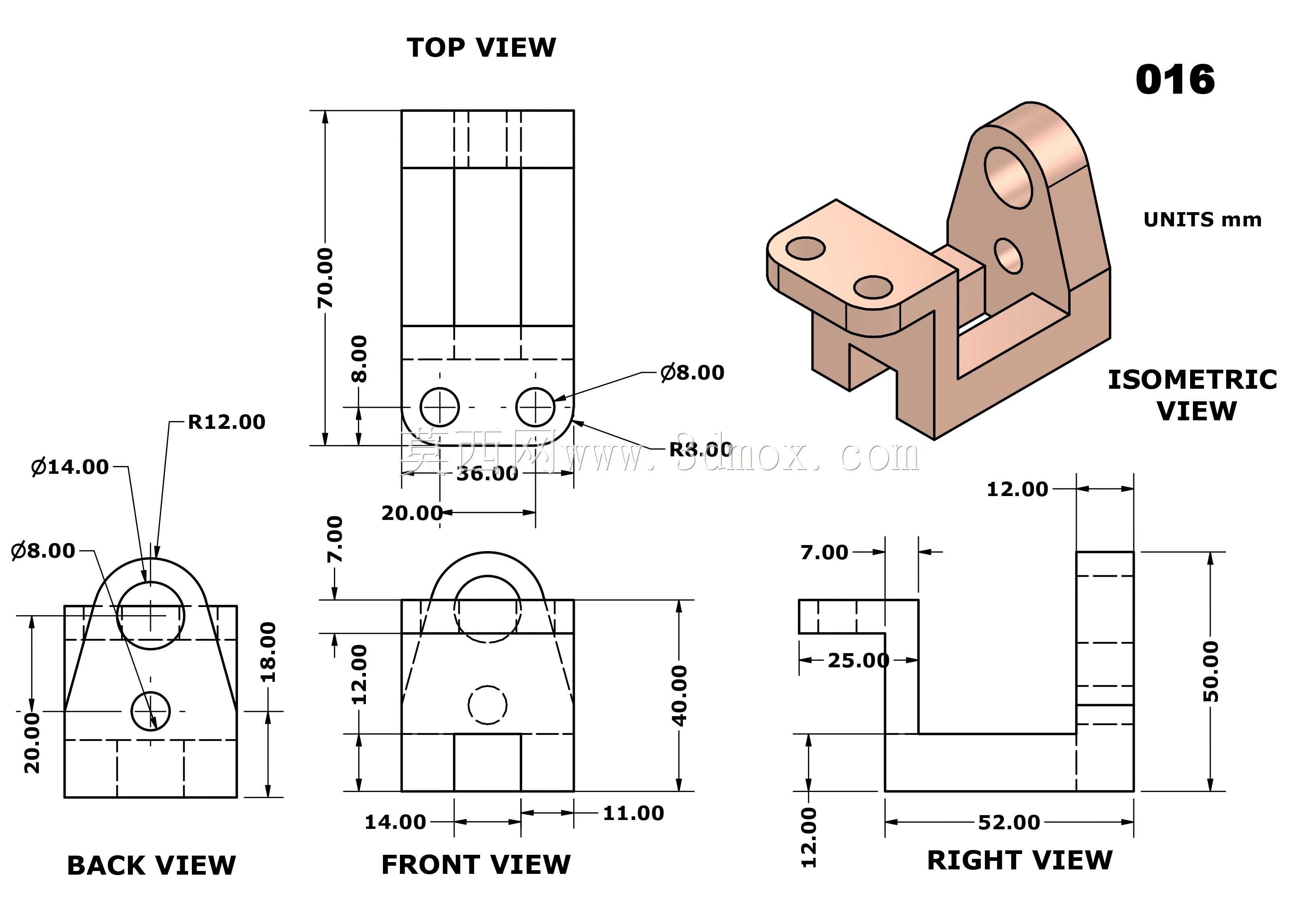

  首先要匹配安装边界的尺寸约束:水平底板的安装孔距需要严格对应基座上的预制螺纹孔位置,孔位公差控制在±0.02mm范围内才能保证装配时无需额外修配,竖直立板的铰接孔中心高度要匹配对应摆动部件的回转中心高度,同轴度公差需达到IT7级,否则会出现销轴卡滞、转动阻力过大的问题。零件的壁厚选择也需要结合载荷计算,常规CA6140机床上这类支座的壁厚通常设置在8-12mm区间,过薄会导致刚性不足,切削振动下容易产生形变,过厚则会增加不必要的零件重量,挤占周边部件的安装空间。从实际应用场景出发,这类支座除了在普通车床上使用,经过尺寸调整后也可用于铣床、钻床的辅助工装安装,或是自动化生产线的小型工件定位支撑,

  核心的设计逻辑都是通过一体式弯折结构兼顾安装便利性与结构刚性,减少装配环节的累积误差。建模过程中需要重点关注几个工艺细节:所有孔位的边缘都要做0.5mm的倒角处理,既可以去除机加工产生的毛刺,也能避免装配时螺栓、销轴的导入卡滞;直角连接处的内圆角要设置为R2-R3,外圆角对应匹配,既可以减少应力集中,也符合铣削加工的刀具路径要求,避免清角工序增加额外加工成本;竖直立板的铰接孔需要根据配合要求选择合适的公差带,如果是与销轴做间隙配合,通常选用H7公差等级,如果需要加装铜套衬套,则要预留衬套的压装余量,过盈量控制在0.02-0.05mm区间,保证衬套压装后不会出现松动转动。零件的材质通常选用HT200灰铸铁,这也是机床结构件的常用材料,

  具备良好的减震性与切削加工性能,成本也相对可控,部分载荷较大的工况下也可选用45号钢制作,表面做发黑处理提升防锈能力。在实际装配调试时,需要先将支座通过螺栓预紧在基面上,穿入销轴检测转动灵活性,确认无卡滞后再按对角线顺序逐步拧紧螺栓,拧紧力矩要符合对应螺栓的扭矩要求,避免因拧紧力过大导致支座底板变形,影响铰接孔的同轴度。这类看似简单的支撑类零件,实际上直接影响机床相关机构的运行稳定性,设计时不能只关注外形尺寸,还要结合加工工艺、装配流程、实际载荷工况做综合考量,任何一个尺寸公差或工艺细节的疏漏,都可能导致后期设备运行时出现异响、部件移位甚至零件断裂的故障,影响整机的加工精度与使用寿命。
