带流道浇口的注塑成型铁棒结构

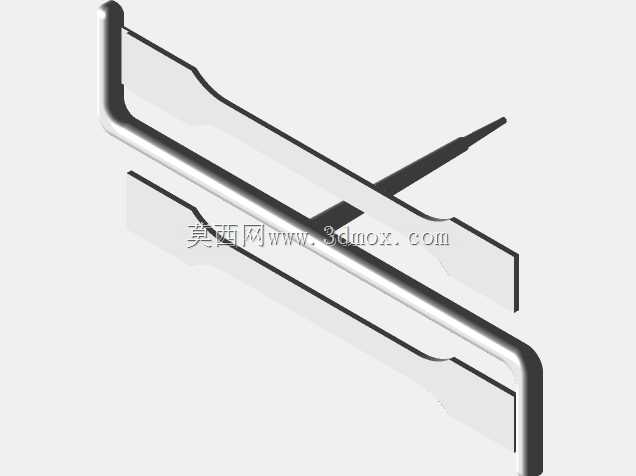

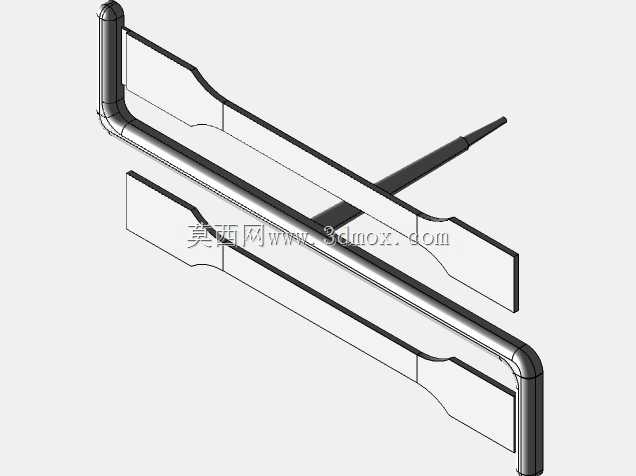

　　这套结构针对小通径闸门类注塑件的成型模拟需求设计，核心是还原带完整流道、浇口的注塑铁棒成型状态，在实际注塑生产场景中，这类结构常被用于验证小尺寸浇口下的熔体填充路径、压力传递效率以及铁棒嵌件的包覆成型效果，避免实际试模时出现填充不足、熔接痕位置偏移、嵌件偏移等常见缺陷。从功能特性来看，结构集成了主浇道、分流道以及贴合铁棒轮廓的点浇口布局，流道截面采用梯形设计，既可以减少熔体在流道内的热量损失，也能在开模时保证流道凝料顺利脱出，不会粘连在定模侧；浇口位置特意选在铁棒端部的圆弧过渡处，避开了产品最终的外观面，同时能让熔体沿着铁棒的轴向均匀填充，减少熔体对铁棒嵌件的侧向冲击，避免嵌件在注塑压力下发生位移。

　　设计过程中首先考虑了小直径闸门的工艺限制，因为闸门通径偏小，熔体通过时的剪切速率会显著升高，所以流道的转角位置全部做了圆角过渡，没有直角结构，防止熔体在转角处出现滞流或者剪切过热降解的问题；铁棒嵌件的定位结构在模型中做了简化处理，预留了两端的定位凸台安装边界，实际生产中可以直接在模具上对应位置设置嵌件定位槽，定位槽的尺寸公差可以按照H7/m6的配合精度设计，保证嵌件安装后不会在注塑压力下窜动。外形尺寸方面，整个成型组件的长度方向预留了足够的流道延伸段，流道末端设置了冷料穴，用来存储熔体前端的冷料，避免冷料进入型腔造成产品表面冷斑；铁棒主体的弯折处全部采用R角过渡，既符合产品本身的结构强度要求，也能让熔体在填充弯折位置时流动更顺畅，

　　不会出现涡流包气的问题。安装边界上，流道的分型面位置和铁棒的分型面保持在同一平面，减少模具分型面的加工复杂度，浇口套的对接位置和主浇道的入口端做了同轴度约束，偏差控制在0.02mm以内，避免注射时出现溢料问题。在注塑工艺模拟环节，这套结构可以直接导入模流分析软件，设置不同的熔体温度、注射压力、保压时间参数，验证小闸门下的填充时间、压力损失分布以及铁棒嵌件的受力变形情况，因为闸门直径小，工艺参数的波动对成型质量的影响会被放大，通过前期的结构设计优化配合模拟验证，可以把试模次数降低30%以上，减少实际生产中的材料损耗和调机时间。另外，流道的截面尺寸是按照所选塑料原料的流动特性匹配的，针对流动性较好的通用塑料，流道直径可以适当缩小，

　　针对流动性较差的工程塑料，只需要调整流道的截面尺寸，不需要改动整体的布局结构，铁棒嵌件的表面在模型中预留了滚花结构的安装空间，实际生产中可以在嵌件对应位置加工滚花，增强塑料和铁棒之间的结合力，避免产品在使用过程中出现塑料和嵌件分离的问题。整个结构没有多余的冗余设计，所有的流道、浇口、嵌件定位结构都围绕小直径闸门的注塑工艺特点设置，既满足模拟验证的需求，也可以直接作为模具设计的参考结构，减少设计人员重复建模的工作量。
