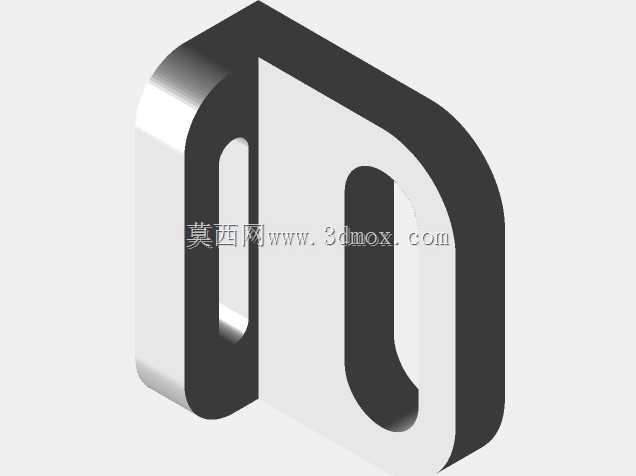

双D形镂空立体结构练习构件

　　这类双D形镂空立体构件，常作为3D打印加工实训、机床切削加工入门阶段的实操练习载体，也可作为结构设计人员熟悉实体建模、特征切除操作的典型练手案例，在职业院校机加工实训、企业新入职结构工程师技能考核场景中应用广泛。从实际加工落地的角度看，该构件采用对称式双D轮廓布局，整体为等厚立体块体结构，两个D形镂空分别位于左右对称位置，镂空区域的圆弧过渡与直边段衔接顺滑，没有尖锐棱角，既可以通过FDM熔融沉积3D打印一次成型，也能在数控铣床上通过立铣刀分层铣削完成加工，适配多种常规机加工艺的操作练习需求。设计这类练习构件时，首先要确定整体外轮廓的尺寸边界，外轮廓的大圆弧半径与直边长度比例控制在1.2:1左右，保证整体造型协调的同时，

　　避免加工时出现薄壁振颤问题；两个内部镂空的D形槽，槽宽要匹配常规加工刀具的直径，比如选用φ6mm立铣刀加工时，槽宽设置为8mm，预留出刀具让刀量与精加工余量，镂空槽的深度与构件整体厚度的比例控制在0.7:1，既保证镂空的视觉通透感，又不会因为槽深过大导致构件整体刚性不足。构件的所有棱边都做了0.5mm的圆角倒钝处理，避免加工完成后锐边划伤操作人员，也符合常规机械零件的安全设计要求。从安装适配的角度看，该构件底部为完整平面，可以直接通过平口钳装夹在机床工作台上，不需要设计专用工装夹具，装夹定位便捷，适合新手快速完成装夹找正操作；如果作为3D打印的练习件，底部平面可以直接贴合打印平台，不需要额外添加支撑结构，

　　能有效减少打印后处理的工作量，降低材料损耗。在实际技能训练场景中，加工这个构件可以覆盖多个核心操作要点：3D打印场景下，能练习平台调平、层高设置、填充率调整、外壁打印速度匹配等基础操作，帮助操作者熟悉不同壁厚下的打印参数适配逻辑；数控铣削场景下，能练习工件坐标系找正、刀具长度补偿设置、轮廓铣削走刀路径规划、分层切削深度控制等基础技能，两个对称的镂空槽还能用来练习镜像加工指令的使用，减少重复编程的工作量。从结构刚性角度验证，该构件的外轮廓壁厚均匀，镂空区域之间的连接筋宽度与整体壁厚保持一致，在常规手持搬运、装夹受力场景下不会出现变形断裂问题，完全满足实训练习件的使用强度要求；构件表面没有复杂的曲面特征，所有特征都可以通过拉伸、切除、

　　圆角这几个最基础的建模命令完成，能帮助初学者快速掌握三维建模的核心逻辑，理解实体特征从二维草图到三维实体的生成过程，避免一开始就接触复杂曲面带来的学习挫败感。在尺寸公差控制方面，作为练习件不需要过高的精度等级，外轮廓尺寸公差控制在±0.2mm即可，镂空槽的位置度公差控制在±0.15mm，既能让初学者练习公差控制的基本方法，又不会因为精度要求过高导致多次加工失败，打击学习积极性。这类练习构件虽然结构简单，但是涵盖了机械加工与三维建模中最基础的对称设计、等壁厚设计、工艺适配设计等核心思路，是入门阶段非常实用的训练载体，很多机加工实训课程都会选用类似结构的零件作为首个实操加工任务，帮助学员快速建立从三维模型到实体零件的加工认知，理解设计环节需要提前考虑加工工艺、装夹方式、刀具适配等实际生产要素，而不是只关注造型的视觉效果。
