CA6140车床用蜗轮蜗杆传动件结构

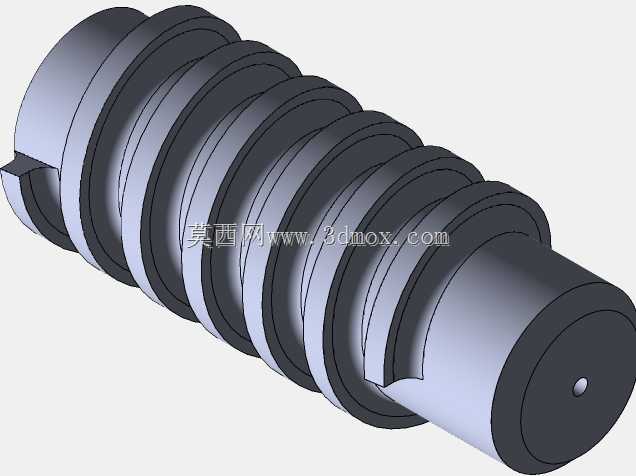

　　在普通车床的进给传动链中，蜗轮蜗杆副是实现大减速比动力传递、精准进给控制的核心部件之一，这款适配CA6140系列卧式车床的蜗轮结构，从实际加工装配需求出发完成三维建模，完整还原了零件的各段轴颈、齿形轮廓与安装定位特征，可直接用于传动系统的运动仿真、干涉校验以及加工工艺的编制参考。从实际应用场景来看，CA6140作为国内机械加工车间保有量极高的通用卧式车床，其溜板箱、进给箱内的蜗轮蜗杆副长期承担着将主轴回转运动转化为刀架直线进给运动的传动任务，工作过程中需要承受断续切削带来的冲击载荷，同时还要保证进给运动的平稳性，避免出现爬行、窜动影响工件加工的表面质量，因此该零件的结构设计完全围绕车床实际工况的受力与安装要求展开。从功能特性上看，

　　该蜗轮采用阿基米德蜗杆啮合的齿形设计，啮合过程中齿面接触为线接触形式，相比交错轴斜齿轮传动具备更高的承载能力，单级传动即可实现较大的减速比，有效简化车床进给箱的内部传动链结构，减少传动环节的间隙累积；零件一端设计有定位轴肩，装配时可直接抵靠在箱体轴承孔的端面实现轴向定位，另一端预留有锁紧螺母的安装轴段，能够通过圆螺母调整圆锥滚子轴承的预紧间隙，抵消长期运行带来的磨损窜动，保证传动啮合的中心距稳定。在设计思路层面，建模过程中优先保证了齿形参数与啮合蜗杆的匹配性，齿部的螺旋升角、模数、压力角均按照普通车床进给传动的通用参数设定，同时对齿根部位做了圆角过渡处理，避免热处理以及重载工况下出现应力集中导致的齿根断裂；

　　各段轴颈的同轴度公差在建模时做了基准统一，全部以两端中心孔作为设计基准，与实际加工时的工艺基准保持一致，方便后续工艺人员编制车削、滚齿、磨削工序的工装方案，减少基准不重合带来的加工误差。从外形尺寸与安装边界来看，该蜗轮的齿顶圆直径为30mm，零件整体轴向长度为100mm，各段轴颈的直径尺寸按照箱体内部轴承的标准内孔尺寸匹配设计，装配时不需要额外加工调整垫片即可适配CA6140车床进给箱的原有安装空间，齿部的有效啮合长度覆盖了蜗杆的全行程移动范围，即使在床鞍最大行程位置也不会出现脱齿、啮合长度不足的问题；零件端面设计有定位销孔，可与传动齿轮通过圆柱销实现周向固定，传递额定扭矩时不会出现相对转动，端部的中心孔既作为加工时的定位基准，

　　也可作为后期设备维修时的检测基准，方便维修人员检测轴颈的圆度、齿部的径向跳动误差。在实际设备运行过程中，该蜗轮与蜗杆啮合时具备反向自锁特性，能够避免进给传动链受到切削反作用力时出现倒转，防止刀架自行窜动引发的打刀、工件报废问题，这一特性也让其非常适合应用在车床的垂直进给传动环节，不需要额外加装制动装置即可保证停机位置的准确性。建模时对零件的所有棱边都做了符合机械设计标准的倒角处理，既去除了加工后的毛刺锐边，避免装配时划伤操作人员，也能够引导轴承、齿轮等配套零件顺利压装到位，减少装配过程中的卡滞问题；齿面的粗糙度要求在模型特征中做了对应体现，滚齿后留有的磨削余量可满足后期精加工需求，保证齿面的接触精度，降低运行过程中的传动噪音与磨损速度，延长整套蜗轮副的使用寿命。对于机床改造、设备维修以及机械专业教学场景来说，该三维模型能够直观展示车床进给传动蜗轮的完整结构，帮助设计人员快速完成传动系统的虚拟装配，校验相邻零件的干涉情况，也可作为数控加工自动编程的基础模型，直接生成滚齿、铣削工序的刀具轨迹，缩短零件的生产准备周期。
