CA6140车床用铰接式传动链条结构

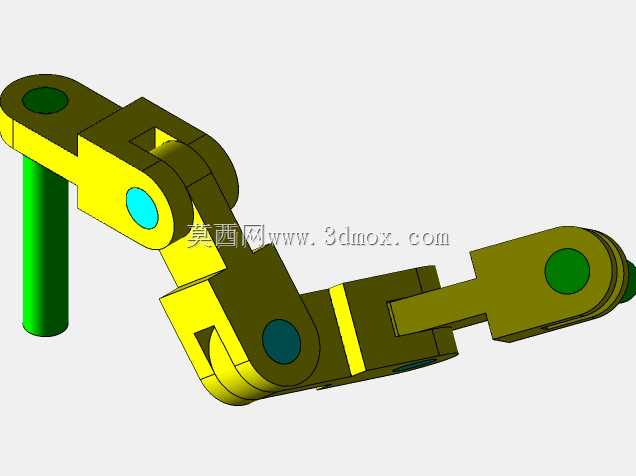

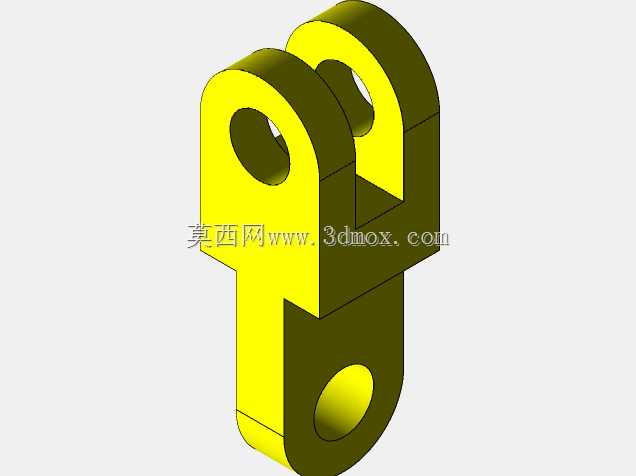

　　在普通卧式车床的进给传动体系里，这类铰接链条并非用于长距离主输送，而是承担局部辅助运动的动力传递，常见于溜板箱内的手动操作联动、润滑系统的传动连接，或是部分改装机型中排屑装置的短距离动力传输，和常规输送链相比，它的铰接精度要求更高，因为车床的进给动作对传动间隙十分敏感，过大的铰接旷量会直接导致手轮操作空程过大，影响进给刻度的对位准确性。从结构上看，这套链节采用了内外链板交错铰接的设计，外链板为一体化折弯成型的带孔耳板结构，内链板则通过销轴与外链板形成可转动副，销轴端部做了铆接限位处理，避免运转过程中销轴轴向窜动脱落，链板上的铰接孔与销轴的配合选用了间隙配合，既保证铰接转动的灵活性，又将径向间隙控制在0.02mm以内，

　　防止传动过程中出现冲击异响。设计过程中首先要匹配CA6140车床对应安装位置的空间边界，链节展开时的单节长度要适配原有链轮的节距，避免出现跳齿、卡滞问题，链板的厚度选用4mm的45号钢材质，调质处理后硬度达到HB220-250，既保证足够的抗拉强度，承受进给传动过程中的瞬时冲击载荷，又具备一定的韧性，避免长期交变载荷下出现链板断裂。铰接位置的衬套选用铜基粉末冶金材质，压装在内链板的铰接孔内，和销轴形成滑动摩擦副，日常使用中可以存留润滑脂，降低铰接位置的磨损速率，延长整套链条的使用寿命。从安装边界来看，整套链条弯折时的最小回转半径要适配安装腔体内的避让空间，链板外侧的凸起限位结构要和腔体内的导向槽匹配，避免运转过程中链条出现侧向摆动，

　　和周边的齿轮、轴类零件发生运动干涉。不同于工业输送用的大节距链条，这款链条的链板表面做了发黑处理，一方面是为了车间加工环境下的防锈需求，另一方面发黑层的微观孔隙可以附着润滑油，降低链板之间相对滑动时的摩擦阻力。在实际建模过程中，铰接位置的同轴度公差是设计重点，每一组链节的铰接孔中心距偏差要控制在0.01mm以内，否则多节链节拼接后会出现累积误差，导致链条和链轮啮合时出现卡滞，甚至无法正常绕转。链板上的减重孔设计并非为了外观，而是在保证链板抗弯截面强度的前提下，降低整套链条的整体重量，减少运转过程中的惯性冲击，尤其是在车床手动快速移动溜板的过程中，更轻的链条可以降低操作阻力，提升操作手感。销轴的两端铆接量经过精确计算，

　　铆接后既不会因为铆接量过大导致内外链板被压死无法转动，也不会因为铆接量不足导致运转过程中松脱，铆接后的销轴端面要和链板表面齐平，避免突出部分和周边零件发生刮擦。在实际应用场景中，这类链条不需要像主传动链那样承受大扭矩载荷，但对传动的平顺性、无间隙性要求更高，所以在建模时每一个铰接副都添加了实际的配合间隙模拟，而不是完全的零间隙理想装配，这样导出的工程图才能更贴近实际生产装配的需求，生产出的零件组装后不需要大量修配就能达到使用要求。链节的折弯角度经过反复校核，保证链条绕链轮转动时，内外链板之间不会出现干涉，同时在直线传动状态下，链板之间的贴合面可以均匀承受拉力，避免局部应力集中导致链板过早疲劳损坏。
