CA6140车床配套活塞连杆组件结构设计

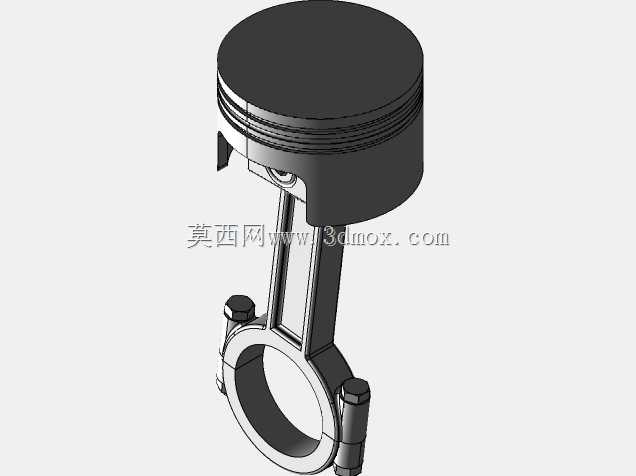

　　这套活塞连杆组件是CA6140车床相关动力回路里的核心往复传动构件，日常在车床的润滑供油、辅助液压驱动回路里承担动力转换的作用，很多人会误以为活塞连杆只在内燃机里使用，实际上在机床的往复式供油泵、小型液压辅助单元里，这类结构的应用非常普遍，它能把曲轴端的旋转运动转化为活塞端的直线往复运动，也能反向把直线推力转化为旋转扭矩输出，是实现运动形式转换的关键部件。从结构设计来看，活塞部分采用了三道环槽的设计，最上方两道为气环槽，最下方一道为油环槽，环槽的宽度、深度公差都控制在0.02mm以内，保证活塞在缸筒内往复运动时，既能密封住工作腔的压力介质，又能通过油环均匀刮除缸壁多余的润滑油，避免介质泄漏和异常磨损。活塞顶部采用平顶设计，

　　没有做异形燃烧室造型，这是因为它的应用场景是机床辅助动力单元而非内燃机，平顶结构加工难度低，受力均匀，在承受往复冲击载荷时应力分布更合理，活塞销孔采用了浮动式设计，销孔内侧加工有卡簧槽，安装时活塞销可以在销孔和连杆小头衬套孔内自由微量转动，能均匀磨损配合面，大幅提升组件的使用寿命。连杆部分采用了工字形截面的杆身设计，这种截面形式在相同截面积下拥有更高的抗弯、抗扭刚度，能在往复运动的惯性力和爆发推力作用下，尽可能减小杆身的弹性变形，避免出现运动卡滞或者配合面偏磨的问题。连杆大头采用了剖分式结构，通过两个高强度螺栓把连杆盖和杆身紧固在一起，剖分面加工有定位止口，保证拆装之后的位置精度，大头孔内安装有轴瓦，和曲轴的连杆轴颈配合，

　　轴瓦表面的油槽和活塞内腔的油道连通，压力润滑油可以通过这个通路输送到各个摩擦副表面，形成稳定的油膜润滑。从安装边界来看，活塞的外径和配套缸筒的内径采用H7/f6的间隙配合，安装时需要保证活塞环的开口活塞销座方向错开120度以上，避免工作时开口对齐导致压力泄漏。连杆小头的衬套孔和活塞销采用H6/h5的间隙配合，安装前需要把活塞销放在热油里预热到120度左右再进行装配，避免冷装导致销孔变形。连杆大头的轴瓦安装后，和曲轴连杆轴颈的配合间隙控制在0.03-0.06mm之间，间隙过小会导致润滑不足烧瓦，间隙过大则会出现冲击异响，加速部件磨损。在实际应用中，这套组件的运动精度直接影响整个辅助动力单元的输出稳定性，比如在车床的润滑系统里，

　　活塞连杆带动的柱塞泵如果出现内泄，会导致整个机床的导轨、主轴箱润滑压力不足，短时间内就会出现导轨拉伤、主轴轴承磨损的严重故障。设计时还需要做动平衡校核，活塞和连杆的重量差需要控制在5g以内，避免高速往复运动时产生过大的惯性振动，传递到车床床身之后影响零件的加工精度。另外连杆螺栓的预紧力需要严格按照扭矩要求拧紧，通常采用扭矩转角法，先拧到规定的初始扭矩，再转过固定角度，保证螺栓的预紧力均匀，避免工作时螺栓松动导致连杆脱落打坏缸体和曲轴。很多新手在建模这类组件的时候，容易忽略活塞和连杆之间的运动间隙，把配合做成零间隙或者过盈，实际生产装配的时候就会出现运动卡滞，甚至根本装不上的问题，还有的会漏掉连杆大头的定位止口结构，导致拆装之后大头孔的圆度超差，和曲轴轴颈配合时出现偏磨。这套模型完整还原了各个部件的配合关系、倒角、退刀槽、卡簧槽这些工艺细节，不管是用来做运动仿真验证，还是参考设计同类的往复传动组件，都能直接对应实际加工的工艺要求，不需要再额外做结构上的补全调整。
