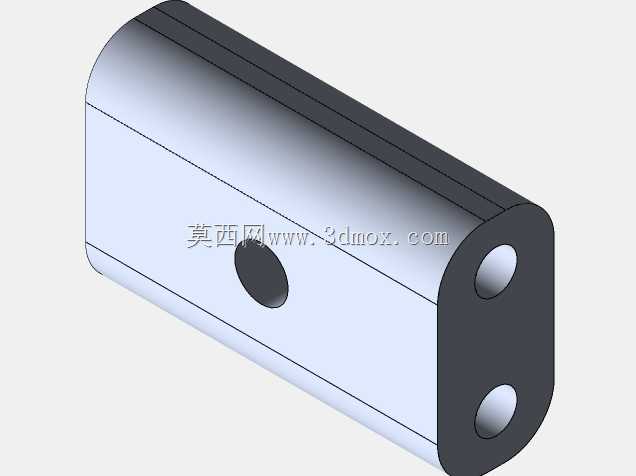

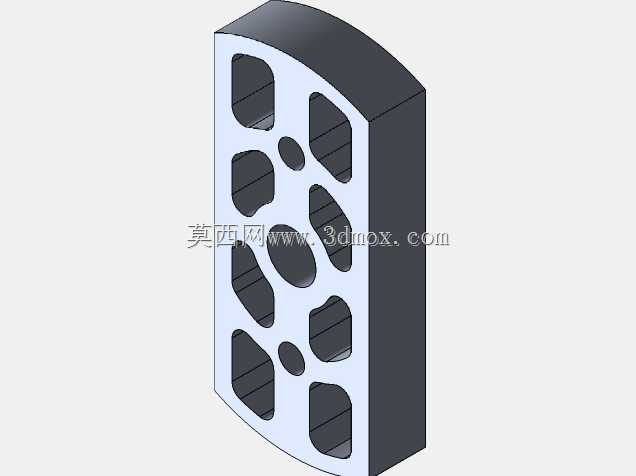

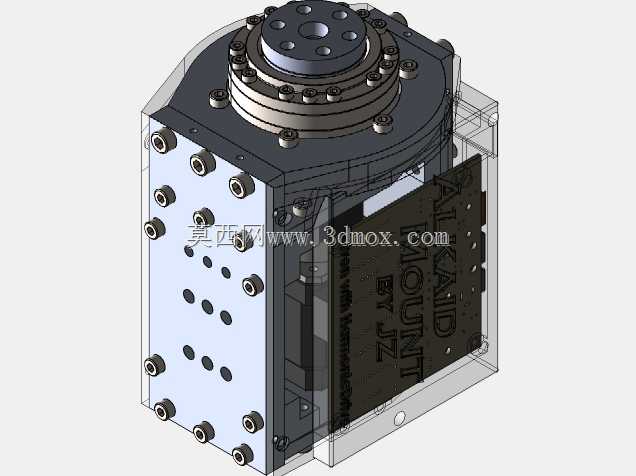

摇臂端圆弧过渡双孔安装固定支座

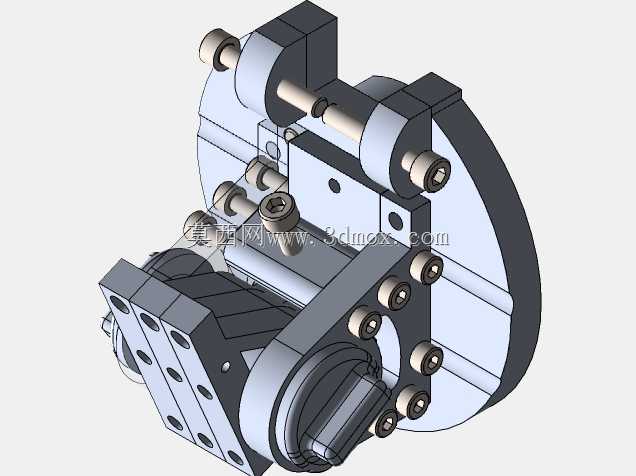

　　在中小型自动化执行机构、桌面级机械臂的末端摇臂传动链路里，这类带圆弧过渡的长条形安装支座是承担载荷传递、部件定位的核心连接件，日常接触的小型分拣机械手、桌面型点胶设备的摇臂铰接端、光学检测设备的镜头调整支架固定端，都能见到这类结构的实际应用。它的核心作用是为两个相邻的运动部件提供刚性连接基准，同时通过自身的结构强度抵消运动过程中产生的径向剪切力与小幅振动，避免连接位置出现松动偏移，保证运动部件的重复定位精度。

　　从结构设计逻辑来看，这款支座采用了长条形主体搭配单端圆弧收边的构型，没有采用常见的直角方座设计，主要是考虑到安装空间的避让需求——圆弧端的两个同轴安装孔，是用来穿设铰接销轴或者锁紧螺栓的，圆弧轮廓可以在支座随摇臂做小角度摆动时，不会和周边的安装架、传动连杆发生运动干涉，这一点在紧凑空间的机构设计里尤为关键，很多新手做结构时容易忽略摆动过程的包络空间，做成直角边就会出现运动到极限位置时卡滞、剐蹭的问题。主体平面上的垂直通孔，是用来锁紧穿入支座内腔的杆件或者轴类零件的，当配套的杆件插入支座的内孔后，在这个孔位拧入紧定螺钉，就能实现杆件和支座的刚性固定，不需要额外做键槽或者焊接，拆装调整都很方便，适合需要频繁调整杆件伸出长度的调试场景。

　　从安装边界的角度考量，这款支座的主体截面为矩形，平直的三个平面可以直接贴合安装基准面，不需要额外加工适配的安装沉台，降低了配套安装架的加工难度。圆弧端的两个安装孔孔距是固定的，选型时只需要确认配套销轴的直径、以及安装位置的孔距匹配度，就能直接完成装配，不需要做二次修配。主体的内孔直径和穿装杆件的直径采用间隙配合设计，装配时可以轻松穿入，配合侧面的紧定螺钉锁紧，既保证了同轴度，又能避免过盈配合带来的装配应力。

　　在实际工况适配性上，这类支座的壁厚设计做了针对性优化，圆弧端的壁厚略大于直边段的壁厚，因为铰接位置是应力集中的核心区域，摆动过程中载荷会反复作用在两个安装孔的周边，加厚的壁厚可以提升孔位的抗挤压能力，避免长期交变载荷下出现孔位变形、销轴松旷的问题。主体直边段的壁厚在保证整体刚性的前提下做了适度减薄，既控制了零件的整体重量，减少运动过程中的惯性负载，又不会因为刚性不足导致受力后出现弯曲变形。侧面的紧定螺钉孔位置设置在主体长度方向的中心区域，锁紧时的压紧力可以均匀作用在内腔的杆件上，不会因为偏载导致杆件出现倾斜，保证连接后的同轴度精度。

　　做这类零件的三维建模时，要特别注意几个工艺细节：首先是圆弧端和直边段的衔接位置要做小圆角过渡，不能留尖锐棱边，一方面是避免热处理或者加工时出现应力集中导致开裂，另一方面也能减少装配时的锐边划伤风险；其次是两个铰接孔的同轴度公差要控制在合理范围，不然穿销轴的时候会出现卡滞，运动时也会产生额外的摩擦阻力；还有侧面的紧定螺钉孔要做倒角处理，方便螺钉拧入，同时要保证螺纹孔和主体内孔的垂直度，不然紧定螺钉锁紧时会出现偏斜，压不紧内腔的杆件。这类零件如果采用金属材质加工，一般会选用铝合金做阳极氧化处理，重量轻且有足够的强度，适合运动部件的轻量化需求；如果是载荷较大的工况，也可以换成45号钢做发黑处理，提升整体的结构强度和耐磨性能。

　　在机构装配的实际流程里，这类支座的安装顺序一般是先把内腔的杆件调整到合适的伸出长度，拧紧侧面的紧定螺钉完成固定，再把圆弧端的两个孔对准安装架上的铰接位，穿入销轴并加装轴用挡圈防止销轴脱出，整个装配过程不需要复杂的工装，普通的内六角扳手就能完成全部操作，后期维护拆解也很方便。如果是用于有防尘需求的工况，还可以在铰接孔位置加装配套的轴套，减少销轴和孔位的直接摩擦，延长零件的使用寿命，日常维护只需要定期在铰接位置加注润滑脂，就能保证摆动动作的顺畅，不会出现卡顿或者异响的问题。
