美工刀塑料外壳结构三维设计方案

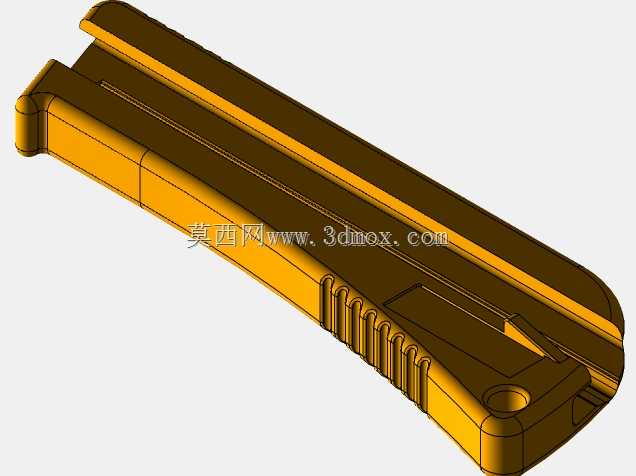

　　日常生产维修、包装作业、手工裁切场景里，美工刀是普及率极高的手持裁切工具，其外壳作为直接承载刀片、推钮、锁定结构的核心载体，结构设计合理性直接决定握持手感、刀片伸缩顺畅度与整体使用寿命。这款美工刀外壳采用分体式对合结构设计，整体为长条形流线型轮廓，整体长度控制在160mm区间，宽度38mm，握持段厚度18mm，完全适配成年男性手掌自然握持的尺寸边界，握持区域侧面设计有连续的弧形防滑筋，筋条高度0.8mm，间距3mm，既可以避免沾附油污、汗液时出现打滑，也不会因为筋条凸起过高硌手，长时间握持作业也不会产生明显的不适感。外壳前端设计有刀片伸出的限位槽口，槽口内侧做了1mm的圆角过渡，避免刀片伸缩过程中与塑料壳体发生硬摩擦刮蹭，

　　减少刀片推出时的卡顿感，同时槽口位置做了局部加厚处理，厚度比壳体主体厚1.2mm，抵消刀片裁切时产生的侧向力矩，避免长期受力出现槽口开裂的问题。壳体尾端设计有可拆卸的堵头结构，堵头与壳体采用卡扣式连接，不需要额外螺丝固定，当刀片前端刃口磨损折断后，可以拆下尾堵取出内部存储的备用刀片，不需要额外准备配件收纳盒，适配现场快速换刀的作业需求。壳体内部设计有连续的导向滑槽，滑槽宽度适配标准18mm宽度美工刀片的侧边尺寸，滑槽深度2mm，公差控制在±0.1mm，保证刀片在伸缩过程中不会出现左右晃动，推钮滑动时的阻尼感均匀，不会出现卡滞或者松旷的问题。滑槽旁设计有锁定结构的安装位，适配常见的棘轮式锁定结构，当推钮推动刀片到指定位置后，

　　锁定结构可以自动卡入对应档位，裁切受力时刀片不会回缩，保证作业安全。壳体对合面设计有定位柱与定位孔，定位柱直径2mm，高度3mm，装配时可以快速实现上下壳体的对位，不需要额外做治具定位，后续超声焊接或者卡扣装配时的错位量可以控制在0.05mm以内，合模后外观面不会出现明显的段差。壳体表面做了细微的晒纹处理，既可以掩盖注塑过程中产生的轻微流痕、熔接痕，也能提升握持时的摩擦力，光面外壳容易残留指纹与划痕的问题也能得到解决。从实际应用场景来看，这款外壳适配的美工刀可以覆盖纸箱开箱、壁纸裁切、塑胶件毛边修整、胶带切割等多种作业场景，不管是生产线包装工位、设备维修现场、装修施工场景还是日常办公使用，都能满足使用需求。

　　设计过程中充分考虑了注塑生产的工艺性，整体壁厚控制在2mm均匀区间，没有出现壁厚突变的位置，所有加强筋的厚度都控制在主体壁厚的60%也就是1.2mm，避免注塑成型时出现缩水、翘曲的问题，壳体上所有的转角位置都做了R0.5以上的圆角过渡，既可以减少注塑时的应力集中，也能避免使用过程中锐角划伤操作人员。壳体上预留的推钮安装槽尺寸经过反复校核，推钮装配后突出壳体表面3mm，手指推动时的接触面积足够，戴劳保手套操作时也能顺利推动推钮调整刀片伸出长度，不会出现推不动或者滑脱的问题。外壳的整体重量控制在20g以内，加上刀片后整体重量不超过35g，长时间手持作业不会产生明显的负重感，适合高频次的裁切作业使用。内部滑槽的末端设计有硬限位结构，当刀片推到最大伸出位置时，刀片尾部会被限位结构挡住，避免用力过大把刀片整个推出壳体造成安全隐患，尾堵位置也设计有对应的刀片挡边，即使刀片锁定结构失效，刀片也不会从尾部滑出。从结构强度角度考虑，壳体受力集中的位置比如前端槽口、推钮槽、防滑筋位置都做了局部加厚或者加设加强筋的处理，1米高度自由跌落到水泥地面不会出现壳体碎裂、卡扣松脱的问题，满足工业场景下工具耐摔耐用的使用要求。
