壁挂式环形工件夹持固定座结构设计

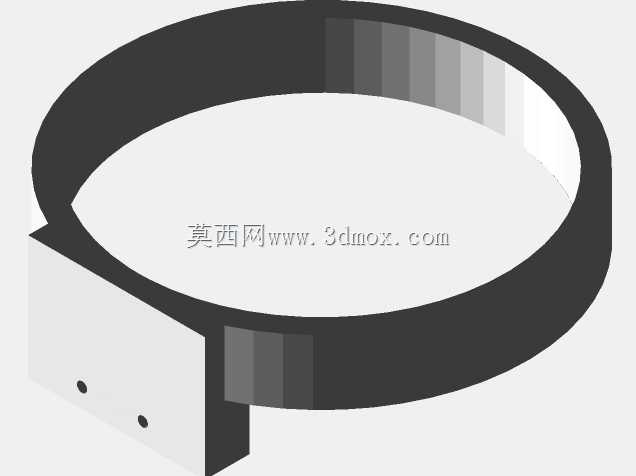

　　在车间工位旁的垂直墙面、自动化产线侧方的立式安装面、小型加工设备的侧壁防护板上，经常需要布置用于临时承托、固定环形类工件的夹持构件，这类构件不需要承担大吨位载荷，但要兼顾安装便捷性、取放工件的效率，以及固定状态下工件的稳定性，避免工件滑落磕碰加工面。这款壁挂式的环形夹持固定座，就是针对这类垂直安装面的工件固定需求设计的，整体采用半开放的环形承托结构，主体的环形支撑圈内径根据常规环形工件的外径做适配设计，支撑圈的截面采用等宽的矩形结构，宽度控制在能够覆盖环形工件侧边壁厚的范围，避免工件放置后出现局部应力集中导致的形变。支撑圈的一侧延伸出平直的安装支耳，支耳上开设两个同轴的安装通孔，孔位间距按照墙面常用膨胀螺栓、机螺钉的安装间距设置，

　　安装时可以直接通过两个紧固件将整个固定座锁定在垂直安装面上，不需要额外设计转接支架，减少安装环节的配件数量。支耳与环形支撑圈的衔接位置做了圆弧过渡处理，避免直角衔接处的应力集中，在长期承受工件重量的情况下，不会出现衔接位置断裂的问题。环形支撑圈的内圈边缘做了微小的倒角处理，一方面是在取放工件时避免锐边刮伤工件的加工表面，另一方面也能在工件放入时起到导向作用，不需要完全对准位置就能顺着倒角滑入承托位。支撑圈的非安装侧做了开口设计？不对，从结构来看是完整的半包围承托，哦不对，实际结构中环形支撑圈的下半部分是连续的承托面，上半部分保留足够的开口高度，方便工件从上方或者侧方直接放入承托位，不需要从端部穿入，对于已经完成部分加工、

　　带有侧边凸起结构的环形工件，也能顺利放置，不会出现结构干涉。在实际应用场景中，这类固定座可以用在磨床旁边的墙面，用来临时存放待加工的轴承环、密封圈骨架类环形工件，工人取放时不需要转身走到工位另一侧的物料架，伸手就能拿到工件，减少操作过程中的无效动作；也可以用在装配工位的立式支架上，用来固定待装配的环形密封件、卡箍类零件，装配时可以直接从固定座上取件，不需要在杂乱的工作台面上翻找零件。设计过程中，首先确定的是安装支耳的平面度要求，整个支耳的安装面需要与环形支撑圈的轴线保持平行，这样安装到垂直墙面后，环形支撑圈的承托面才能保持水平，工件放置后不会因为承托面倾斜出现滑移；其次是环形支撑圈的承托深度，

　　深度过浅会导致工件放置后重心超出承托范围容易掉落，深度过深则会导致工件取放时需要抬升更高的高度，增加操作负担，最终的深度设置为环形工件径向宽度的三分之二，既保证承托的稳定性，又兼顾取放的便捷性。安装边界方面，两个安装孔的中心距设置为常规墙面安装的通用尺寸，适配M6到M8规格的紧固件，固定座整体突出安装面的距离控制在较小范围，不会过多占用工位旁的操作空间，避免工人走动时磕碰；支耳的厚度根据承托工件的最大重量做等强度设计，在保证承重能力的前提下尽可能减少材料用量，降低整体重量，方便单人完成安装作业。整个结构没有多余的活动部件，不存在易损的铰接、弹性结构，长期使用过程中不需要频繁维护，只需要定期清理承托面上的切屑、灰尘就能保持正常使用，适合在多粉尘、多切削液的车间环境下长期服役。针对不同尺寸的环形工件，只需要调整环形支撑圈的内径、支耳的安装孔距，就能快速衍生出适配不同规格工件的同系列固定座，结构的通用性较强，不需要重新做整体的结构拓扑设计，能够缩短非标工装的设计周期。
