CA6140车床配套金属密封圆环结构

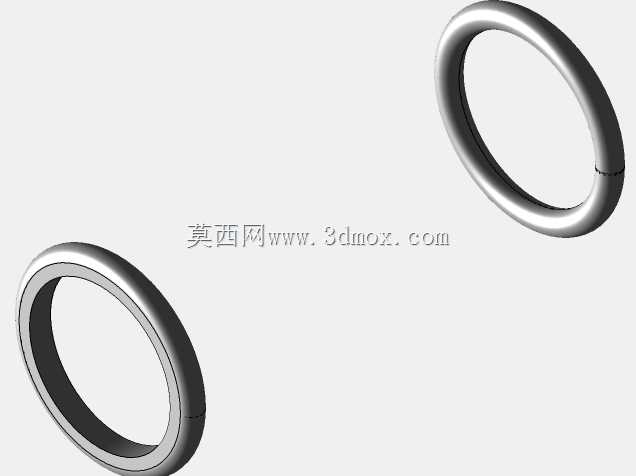

　　在普通卧式车床的日常运维与部件装配场景中，这类环形密封结构是极易被忽略但直接影响设备运行稳定性的小尺寸核心配件，多数应用在CA6140这类通用卧式车床的进给箱、溜板箱的轴端密封位置，也可适配主轴箱部分低速轴的静密封点位，作用是阻断箱体内部润滑油沿轴配合间隙向外渗漏，同时阻挡外部切削碎屑、切削液雾气进入箱体内部污染润滑介质，避免齿轮、轴承等核心传动部件出现异常磨粒磨损。从结构设计逻辑来看，该圆环采用等截面圆环形实体结构，截面为标准正圆形，没有额外的唇边、卡槽等复杂结构，属于典型的挤压型静密封元件，设计时优先考虑了装配的便捷性与适配性：安装时无需额外加工复杂的密封槽结构，仅需在配合的两个零件端面或轴套位置加工出对应直径的环形凹槽，

　　将环体嵌入槽内后，通过两个配合面的压紧力让环体产生微量弹性形变，填充配合面之间的微观间隙，即可实现密封效果。这种无额外结构的设计也大幅降低了加工难度，无论是采用金属坯料车削加工还是橡胶材质模压成型，都能快速实现批量生产，且成品的尺寸一致性更容易控制，不会因为复杂结构的成型误差导致密封失效。从安装边界尺寸来看，该圆环的内外径差值与截面直径直接匹配CA6140车床对应密封点位的槽宽尺寸，装配时环体在槽内的径向预留间隙控制在0.1-0.2mm之间，既不会因为间隙过大导致环体在设备运行振动时出现窜动移位，也不会因为间隙过小导致环体温升膨胀后出现卡滞、过度磨损的问题。轴向方向的压紧量设计为截面直径的15%-20%，

　　这个压缩量区间既能保证足够的密封比压，阻断油液渗漏路径，又能避免压缩量过大导致环体产生永久塑性变形，缩短密封件的更换周期。在实际设备运行过程中，这类密封环的工况适应性较强，CA6140车床的箱体工作温度通常在室温到60摄氏度之间，箱体内的润滑油为常规机械油，没有强腐蚀介质，金属材质的该类环体可以长期在该工况下保持尺寸稳定，不会出现橡胶密封件常见的老化、变硬、开裂问题，使用寿命相比普通橡胶O型圈提升2-3倍，尤其适合车床这类长期连续运行、维护间隔较长的通用加工设备。不少车床维修场景中，维修人员经常会因为这类小密封件的尺寸匹配问题导致维修后出现漏油故障，需要反复拆解箱体更换密封件，而按照原厂装配尺寸设计的该类环形结构，

　　完全匹配CA6140车床对应点位的安装尺寸，装配后无需额外调整即可达到原厂密封效果，能有效减少设备的非计划停机时间。从建模逻辑来看，该结构的三维建模过程也贴合机械加工的实际工艺顺序，首先绘制环形的中心轨迹圆，再以轨迹圆为路径扫描圆形截面即可生成基础实体，建模过程中需要重点控制截面圆的直径公差与中心轨迹的圆度公差，这两个尺寸直接决定了密封环装配后的压缩量均匀性，如果中心轨迹圆度超差，会导致环体部分位置压缩量过大、部分位置压缩量不足，压缩量不足的位置就会成为渗漏通道。建模时也需要考虑加工时的工艺倒角，在环体的两个棱边位置添加0.2mm的微小倒角，既可以去除加工后的毛刺，避免装配时刮伤配合面，也能引导环体顺利嵌入密封槽内，减少装配时的卡滞问题。在车床的实际装配流程中，这类密封环的安装通常在轴系部件预装完成后、箱体合箱前进行，安装前需要检查密封槽内是否残留有加工铁屑、旧密封件的残胶等杂质，避免杂质垫在环体与配合面之间导致密封失效，安装时无需涂抹密封胶，仅需在环体表面涂抹少量润滑油即可顺利压入槽内，合箱时需要保证两个配合面平行对正，避免偏斜导致环体被剪切损坏。
