机床配套小型物料吊运起重装置

　　在机加工车间的日常生产流程里，这类小型起重装置主要服务于CA6140这类普通车床的工位辅助作业，解决人工无法直接搬运的中小型工件、工装夹具的上下料以及工位间短距离转运需求，适配单台机床周边的有限作业空间，不需要占用大面积的厂区通道，也无需配套大型起重设备的高位承重梁结构，对于中小批量加工的机加工班组来说，能大幅降低一线操作人员的体力负荷，同时减少人工搬运重型工件时的磕碰、坠落安全隐患。从实际作业场景来看，该装置的作业覆盖范围刚好匹配车床主轴箱到尾座的整个加工区间，吊具端可以延伸到车床卡盘位置，完成待加工毛坯件的上料吊装，也能在工件加工完成后，将成品件从卡盘位置吊运到工位旁的物料周转区，针对重量在额定负载内的轴类、盘类零件，

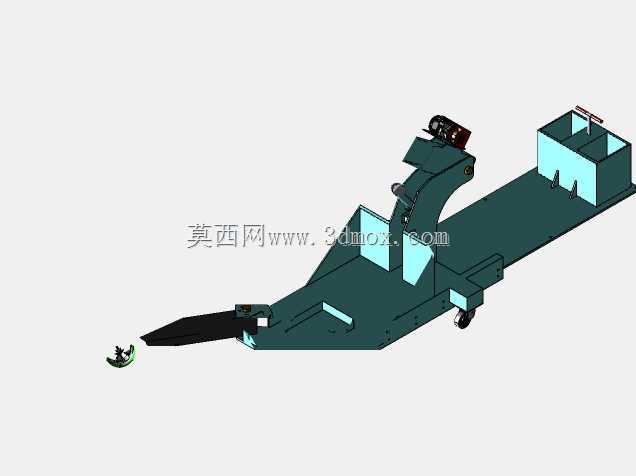

　　都能实现平稳的起吊与移位，不需要额外搭配其他辅助转运工具。从功能设计层面来看，该装置采用带脚轮的底盘结构，底盘上设置了配重容纳腔，作业时可以根据吊运工件的重量配置对应配重块，避免起吊过程中出现装置倾翻的问题，底盘的整体宽度控制在机床操作位的安全间隙范围内，不会遮挡操作人员的正常操作通道，也不会和车床的溜板箱、刀架等运动部件发生干涉。起重臂部分采用弯折式结构设计，在保证起吊高度满足车床作业面需求的前提下，尽可能压缩了装置的整体纵向尺寸，起重臂末端设置了吊具连接点，可以搭配吊钩、吊装带等不同吊具适配不同外形的工件，起重臂上集成的驱动部件可以实现吊点的升降控制，操作位置设置在装置侧方，操作人员可以在观察工件吊装状态的同时完成操作，

　　不需要额外的辅助人员配合。设计过程中优先考虑了工位适配性，首先对CA6140车床的周边安装边界做了实际测绘，确定装置停靠时距离机床床身的最小安全距离为150mm，底盘的最低离地高度适配车间普通环氧地面以及铸铁地板的通行需求，脚轮采用带自锁结构的工业脚轮，在吊运作业时可以锁定脚轮，保证装置整体的稳定性，非作业状态下可以快速推移到车间边角位置存放，不会占用生产作业的核心空间。起重臂的弯折角度经过反复校核，保证吊点在最大伸出距离时，整体重心始终落在底盘的支撑轮廓范围内，即使在额定最大负载下，装置的抗倾覆系数也能满足车间作业的安全规范要求，底盘上的配重腔采用开放式结构，方便操作人员根据实际吊运需求增减配重块，

　　不需要额外的工具就能完成配重调整。装置的管线全部沿起重臂内侧以及底盘内部布置，避免外部管线剐蹭工件或者机床部件，操作手柄的位置设置在符合人体工程学的高度，操作人员站立状态下就可以完成所有起吊、移位的操作动作，不需要弯腰或者抬手过度，长时间作业也不容易产生操作疲劳。从结构细节来看，起重臂和底盘的连接位置采用加强筋结构做应力分散，针对起吊过程中应力集中的连接点位做了加厚处理，避免长期交变载荷下出现结构变形，吊具连接位置采用可旋转的连接结构，吊运过程中工件可以根据吊装姿态自行调整角度，不会对起重臂产生额外的扭转应力。该装置除了服务车床工位之外，也可以在车间内完成小型模具、工装的短距离转运，适配多台小型机床组成的机加工单元的辅助起重需求，不需要对车间现有布局做任何改造，推入工位就能投入使用，对于没有配置行吊的小型机加工车间来说，是非常实用的工位级起重辅助设备。
