立式手动液压起重升降作业装置结构

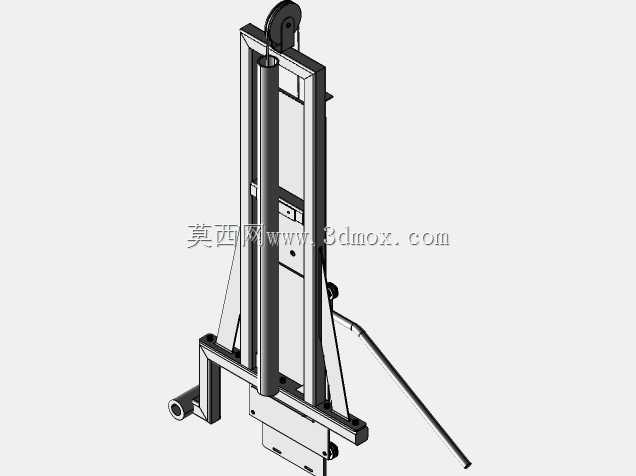

　　该立式手动液压起重装置主要面向车间内小吨位重物的短距离垂直举升、设备检修时的部件托举、工位间轻型工件的转运对位场景，在机加工车间的设备维保、工装夹具换装、小型零部件装配环节应用广泛，尤其适配空间受限无法部署大型行车或电动叉车的狭窄作业区域，可单人完成操作，无需外接动力源，对无供电的临时作业场景适配性较强。从结构设计逻辑来看，装置采用立式单柱承载框架作为主体受力结构，主立柱选用矩形截面型钢加工，两侧搭配斜向支撑筋与底部承载底座连接，形成稳定的三角受力体系，可抵消举升过程中产生的侧向倾覆力矩，底部底座预留了脚轮安装位与支撑脚调节结构，移动时可通过脚轮快速转场，作业时放下支撑脚可增大接地面积，避免举升过程中装置侧滑。

　　举升执行部分集成手动液压驱动单元，操作杆布置在装置侧方，符合人体工程学操作角度，操作人员站立在装置侧方即可反复压动操作杆完成举升动作，液压回路内置溢流保护结构，可避免过载举升造成的结构变形或密封件损坏，举升滑台通过导向滑块与主立柱配合，滑块采用耐磨铜基合金材质，配合间隙控制在0.1mm以内，可保证举升过程中滑台无卡滞、无横向窜动，滑台顶部配置吊环连接结构，可搭配吊装带、吊钩等吊具完成不同形态工件的吊挂固定。在安装边界与尺寸适配方面，装置整体占地宽度控制在0.8米以内，纵向深度不超过0.7米，可轻松通过车间常规宽度的通道门，最小收缩高度适配常规车间2米的门洞通行要求，最大举升行程覆盖1.2米到1.8米的常规作业高度区间，

　　可满足普通机床工作台面、装配工位台面的工件对位高度需求，底座的支撑脚可向外展开最大0.3米的调节量，在地面不平整的作业场景下可通过调节支撑脚高度保证主立柱的垂直精度，垂直偏差可控制在千分之二以内，避免举升过程中工件倾斜。结构细节设计上，主立柱的导向面经过铣削加工处理，表面粗糙度达到Ra1.6，可降低滑块滑动过程中的磨损，延长装置的维护周期，液压单元的储油腔集成在主立柱内部空腔，无需额外配置外置油箱，进一步压缩了装置的整体体积，操作杆采用可折叠结构，非作业状态下可向下折叠贴合立柱侧面，减少存放时的空间占用，滑台侧面设置有定位销孔，举升到指定高度后可插入安全定位销，避免液压回路泄漏导致的滑台下坠，保障作业过程中的人员与设备安全。

　　该装置的受力结构经过载荷校核，在额定载荷下主立柱的最大变形量不超过0.5mm，斜向支撑的应力分布均匀，无应力集中区域，所有焊接位置采用满焊工艺，焊后经过去应力处理，可避免长期使用后的焊接变形，底部脚轮选用聚氨酯材质，既可以保证移动时的灵活性，也不会对车间环氧地坪造成压痕或损伤，适配多数生产车间的地面条件。
