高架起重机用欧洲标准轨道型材

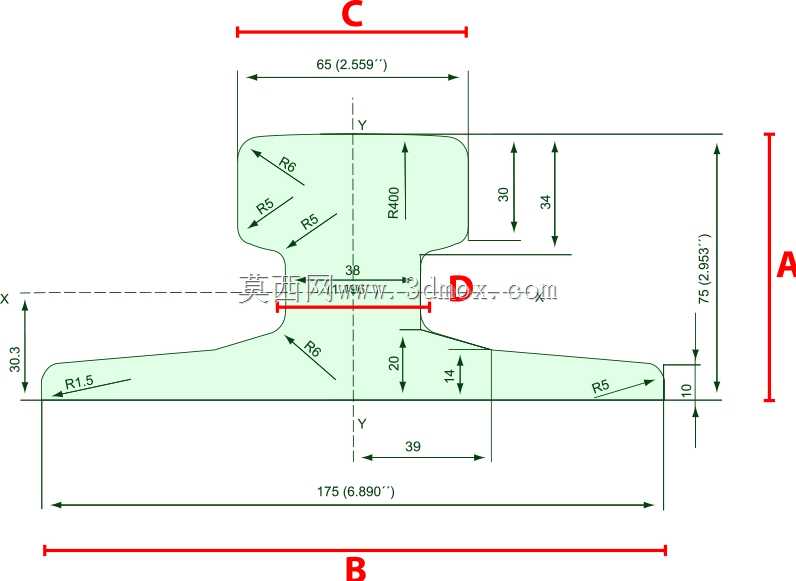

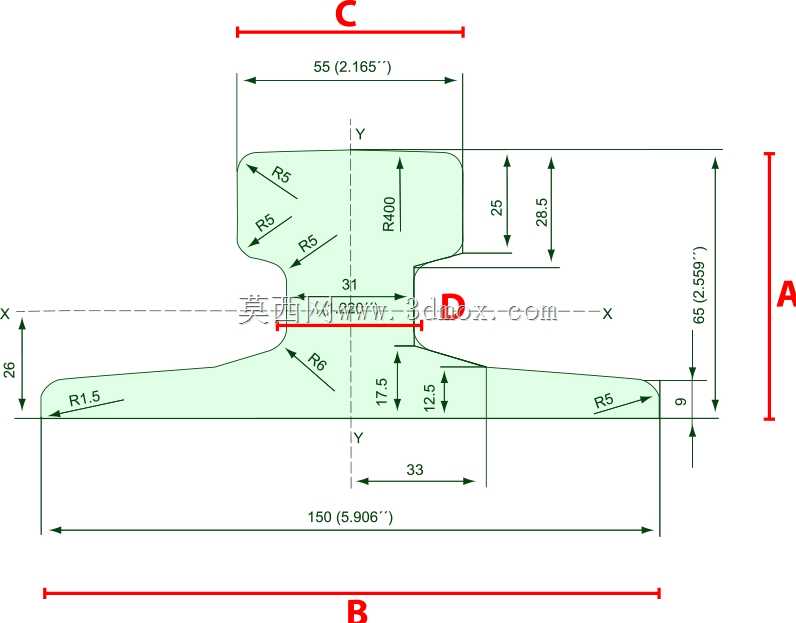

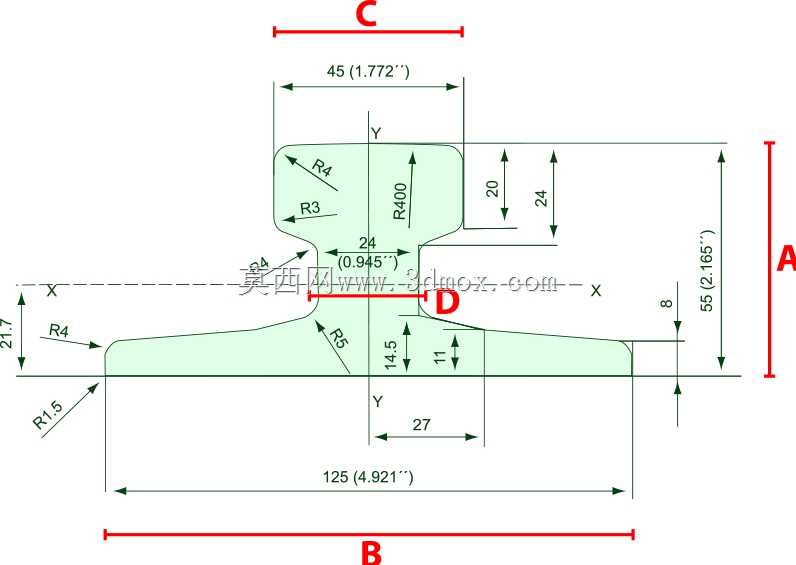

　　在高架起重运输系统的设计选型中，轨道作为承载整机轮压、引导运行方向的核心基础部件，其截面选型直接决定了整套起重设备的运行稳定性、服役寿命与后期维护成本。这类欧标轨道型材针对高架起重作业的高频重载工况做了截面优化，区别于普通铁路钢轨的设计逻辑，其轨头轮廓匹配起重机行走轮的踏面曲率，能在轮压反复作用下均匀分散接触应力，避免局部应力集中导致的轨头剥落、压溃变形问题。从截面参数来看，不同规格的型材对应不同的额定承载边界，小规格A45、A55适配轻载小型悬挂起重机、轻型高架输送系统，可满足车间内轻型物料的定点吊运需求，安装时对支撑梁的承载要求较低，适合老厂房改造的轻型起重系统布设；A65、A75规格覆盖多数通用桥式起重机、

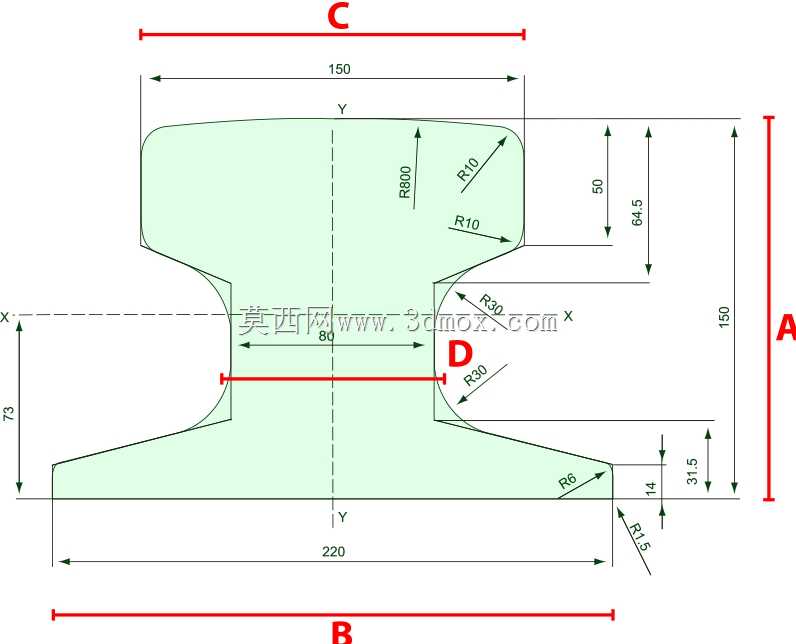

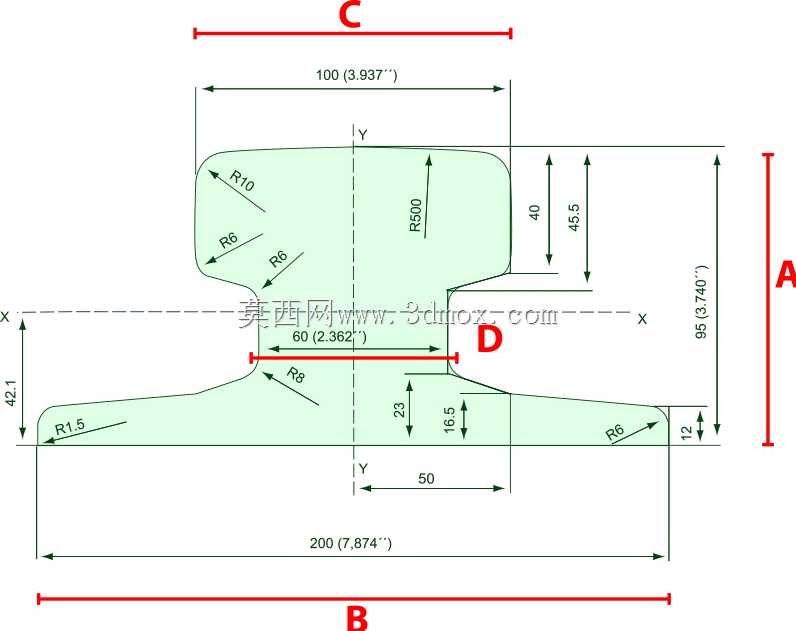

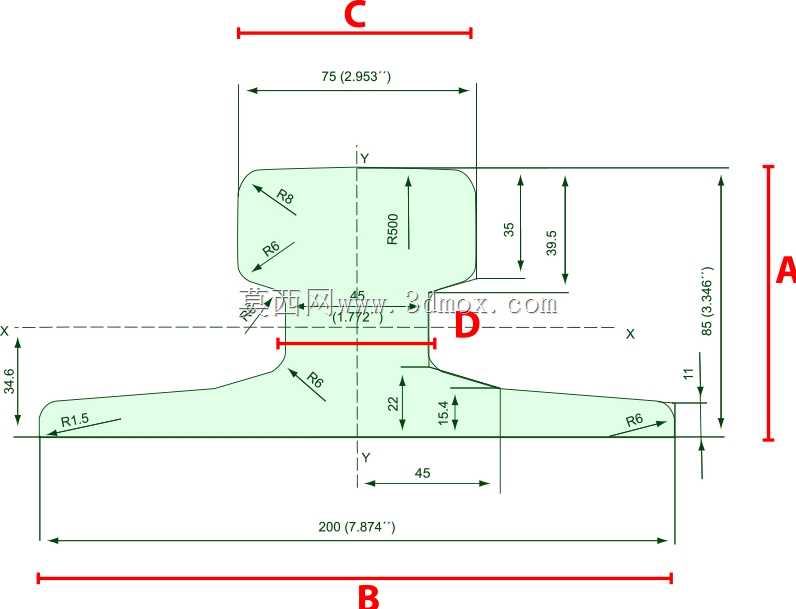

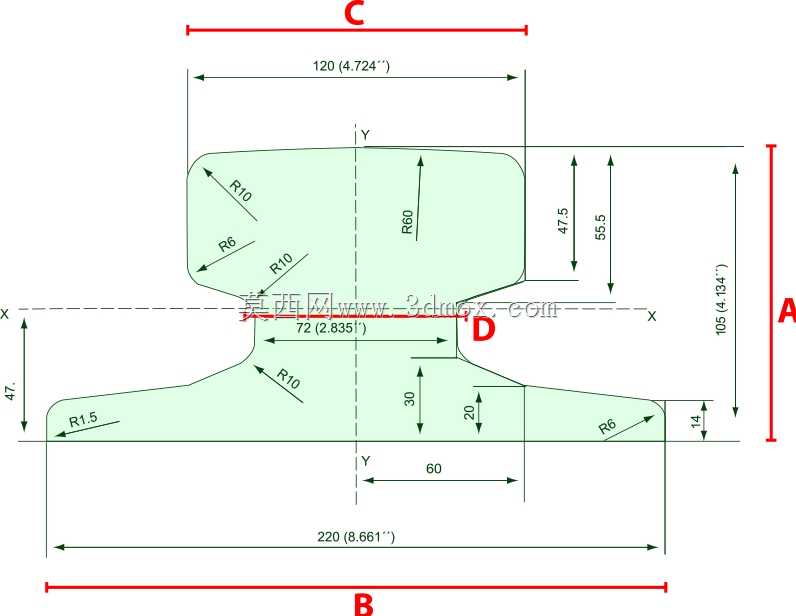

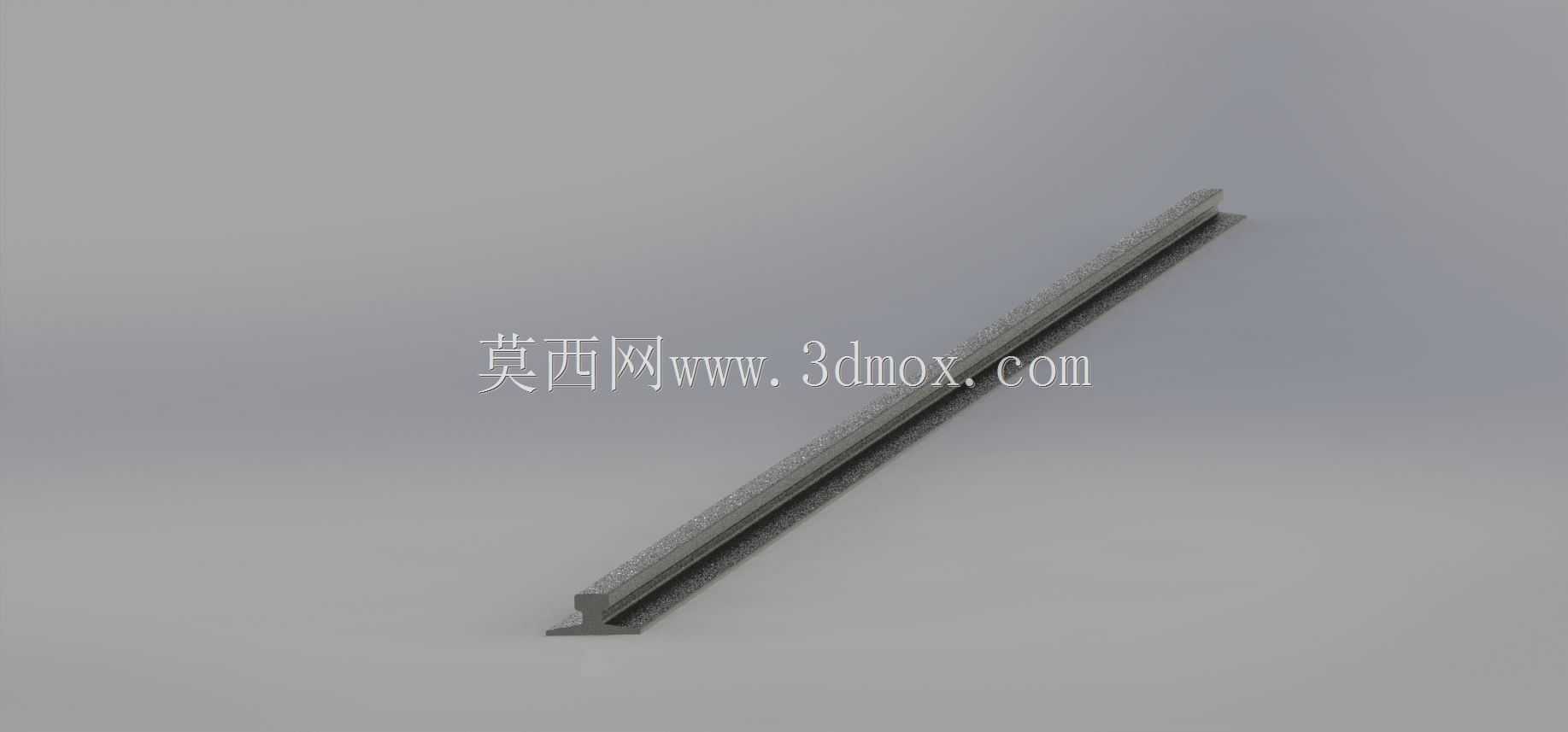

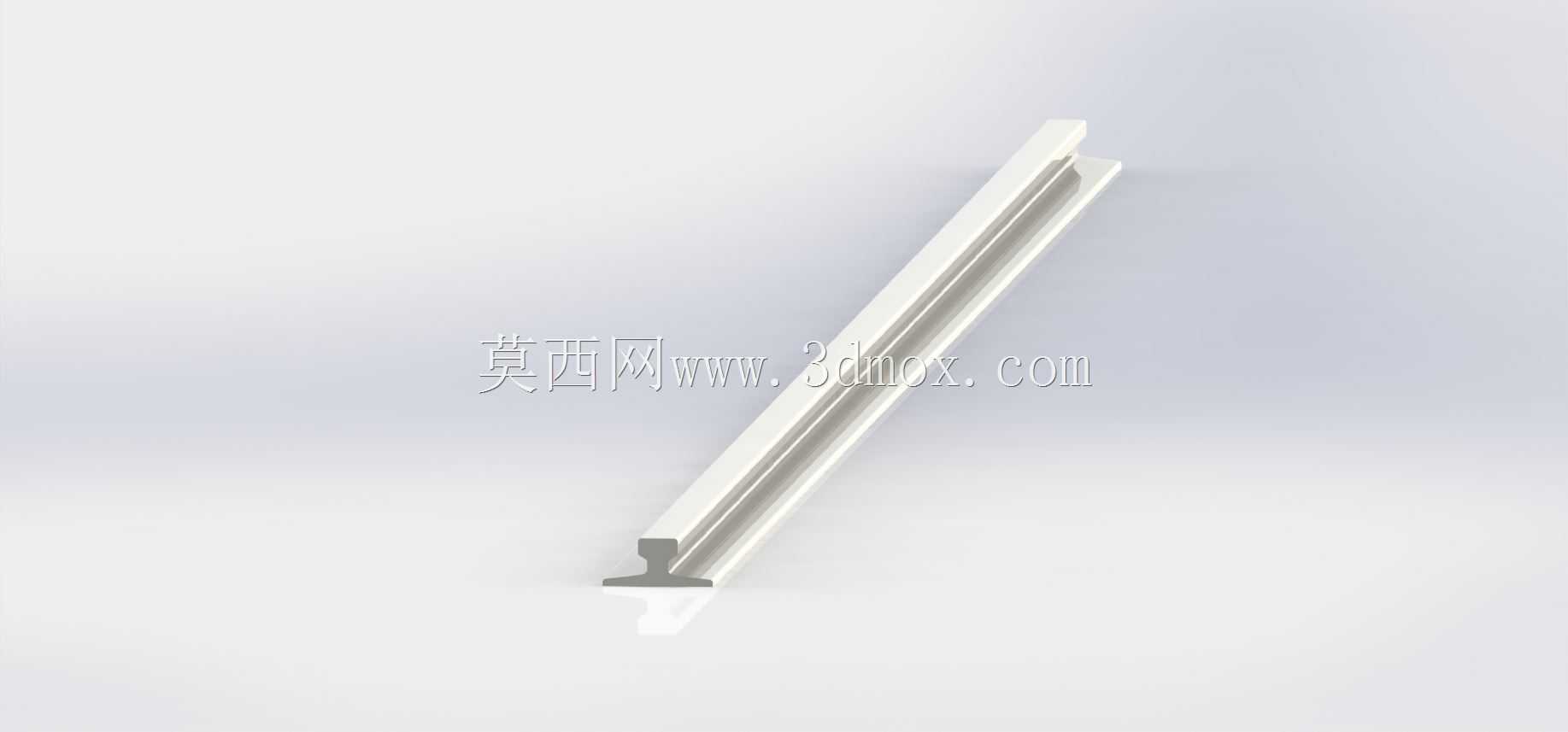

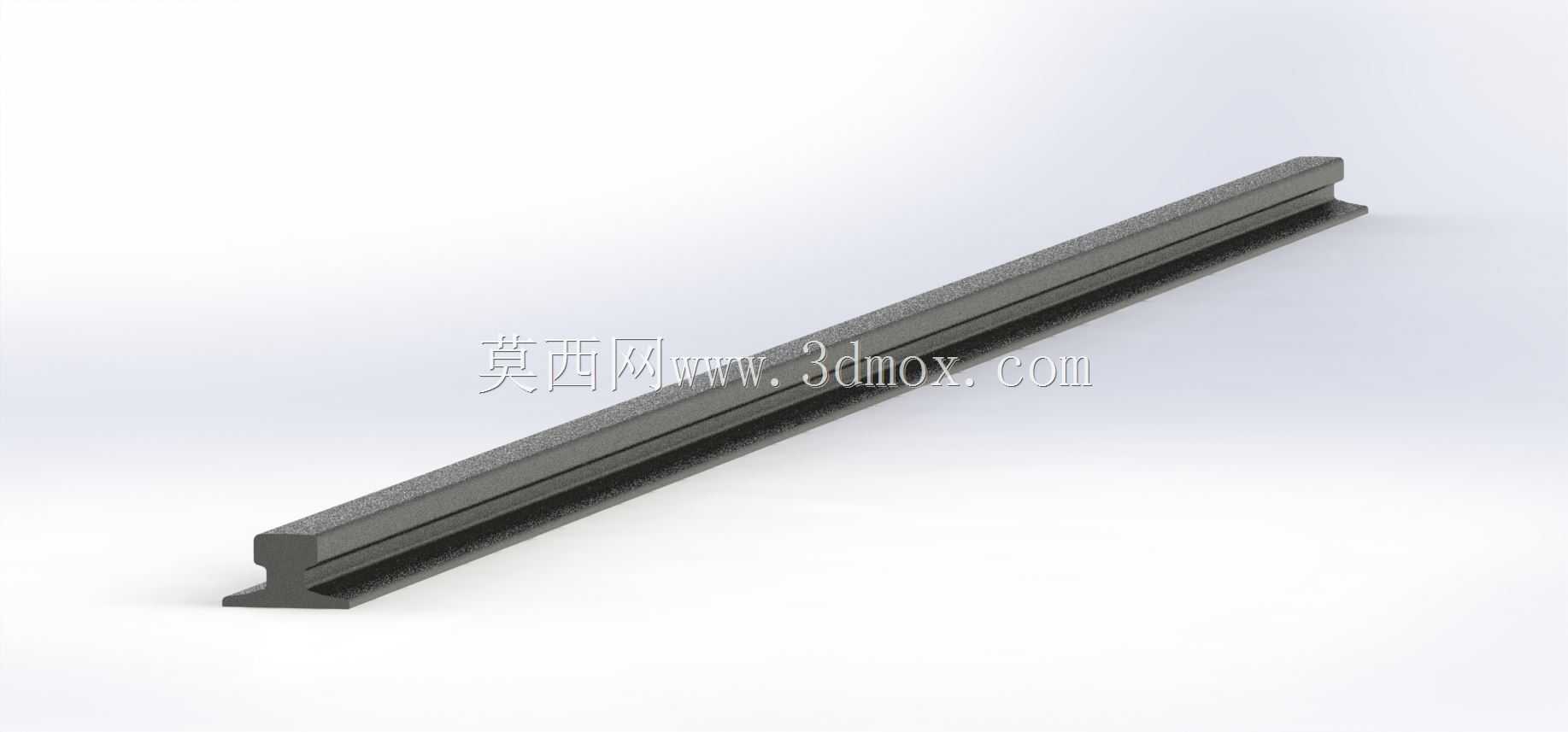

　　门式起重机的轨道需求，是中型生产车间、仓储货场高架起重系统的常用选型，轨腰厚度经过优化，既能承受垂直方向的轮压载荷，也能抵抗起重机启动、制动时产生的纵向水平冲击力，避免轨道出现纵向窜动；大规格A100、A120、A150则适配重型起重作业场景，可满足大吨位桥式起重机、港口高架起重设备的重载运行需求，轨底宽度设计充分考虑了与支撑梁的安装接触面积，能通过配套压板组件实现可靠固定，即便在大轮压、高频作业的工况下也能保持轨道的直线度与安装精度。设计这类轨道型材的三维模型时，需要严格匹配各规格的截面尺寸公差，尤其是轨头的圆弧轮廓、轨腰的过渡圆角、轨底的安装平面度，这些细节直接影响后续装配时与行走轮、压板组件、接头夹板的配合精度。

　　实际工程应用中，这类轨道的安装需要预留合理的伸缩间隙，根据运行长度匹配对应的接头处理方式，模型中还原的截面细节可直接用于轨道支撑梁的载荷校核、压板安装位置的排布模拟、行走轮组的干涉检查，帮助结构设计人员在方案阶段就完成轨道系统的布局验证，避免现场安装时出现尺寸不匹配、安装空间不足的问题。轨身的截面采用对称式设计，轧制过程中可保证材质的均匀性，截面的惯性矩参数经过优化，在同等米重下具备更好的抗弯截面模量，相比普通钢轨能在相同承载能力下降低材料消耗，同时轨头的耐磨层设计可延长轨道的磨耗周期，减少后期维护更换的频次。
