环形多工位蒸发液承载支架结构

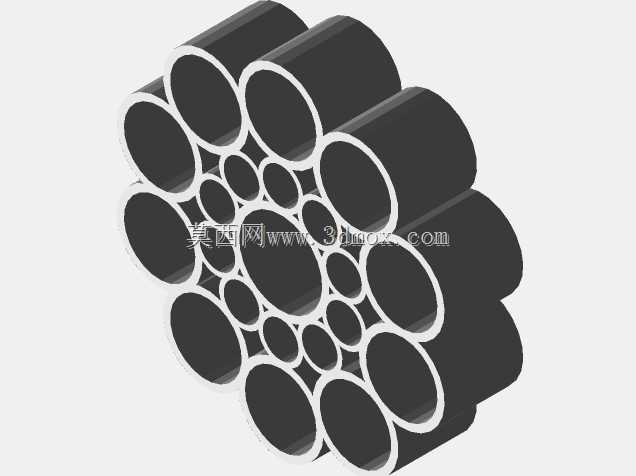

　　该支架主要面向小型蒸发设备的液体承载工位设计，适配桌面级蒸发作业场景，可同时固定多组蒸发液容器，在实验室小批量试样、小型手工调制类蒸发作业中，能够替代零散摆放的容器固定方式，避免作业过程中容器倾倒、液体洒落的问题。从结构布局来看，整体采用环形阵列排布逻辑，外围均匀设置10个大直径容置腔，中心区域设置1个主容置腔，主腔与外围腔之间排布多组小直径定位腔，不同尺寸的腔体可适配不同规格的储液容器，无需额外更换工装即可兼容多种容量的蒸发液承载需求，单组支架可同时完成多组平行蒸发作业，有效缩减工位占用面积。设计过程中优先考虑了腔体的同轴度与排布间隙，外围腔体的中心距经过反复校核，相邻腔体之间保留足够的操作空间，取放容器时不会与相邻工位发生干涉，

　　腔体侧壁设置均匀的壁厚，既保证足够的结构强度，避免长期使用出现腔体变形，也控制了整体重量，方便整体取放转移。中心区域的小直径定位腔可用于放置测温探头、导流管或者小型辅助配件，作业时无需额外在支架周边布置辅助工装，所有作业相关配件均可集成在支架平面内，减少作业台面的杂乱程度。安装边界方面，支架整体为扁平盘状结构，底部为平整平面，可直接放置在加热平台、蒸发台的平面工位上，无需额外的固定连接件，底部平面的平面度控制在合理公差范围内，放置后不会出现翘曲、晃动，保证每个容器的放置垂直度，避免容器倾斜导致液体溢出。腔体的深度根据常用储液容器的高度设计，容器放入后腔体侧壁可包裹容器下半部分，即使支架受到轻微的外力碰撞，容器也不会从腔体内脱出，

　　同时腔体底部预留微小的透气间隙，避免容器放入后形成密闭空腔导致取放困难。结构上所有棱边均做倒圆角处理，没有尖锐的边角，取放过程中不会划伤操作人员或者容器外壁，相邻腔体之间的连接筋采用等厚设计，注塑或者3D打印成型时不会出现局部壁厚不均导致的缩痕、变形问题，成型后整体的结构一致性较好。在实际使用场景中，该支架可直接搭配恒温加热台使用，外围的大腔体可放置待蒸发的常规容量样品，中心主腔体可放置对照样品或者大容量主样品，中间的小腔体可放置标记签、小型搅拌子等配件，整个蒸发作业过程中所有工位一目了然，方便操作人员逐个观察蒸发进度，不会出现样品混淆的问题。针对蒸发作业中可能出现的少量液体滴落情况，支架表面为连续平面结构，

　　滴落的液体可直接擦拭清理，没有难以清洁的死角，日常维护十分便捷。从受力角度分析，环形排布的结构让整体受力均匀，即使所有腔体都满载液体，支架也不会出现局部应力集中导致的断裂问题，连接筋的位置经过优化，既保证了各腔体之间的连接强度，也尽可能减少了材料的使用，兼顾结构强度与轻量化需求。
