1.8排量MX5车型排气连接法兰结构

　　在乘用车排气系统的管路连接环节，法兰是承担密封、载荷传递、定位对接功能的核心结构件，这款适配1.8排量MX5车型的排气法兰，主要应用于排气歧管与前段排气管的对接位置，也可用于三元催化器前后段的管路连接场景，是排气系统装配中必不可少的对接零件。从实际装车工况来看，排气法兰长期处于高温、振动、带腐蚀性尾气冲刷的工作环境，因此设计阶段首先要考虑的是结构的抗热变形能力与连接可靠性，避免长期使用后出现密封面翘曲、连接螺栓松动导致的尾气泄漏问题。这款法兰采用平板式一体成型结构，密封面为整面铣削加工，平面度控制在0.1mm以内，能够配合石墨密封垫片实现高温工况下的可靠密封，杜绝尾气泄漏带来的噪音超标、排放异常问题。从安装边界来看，

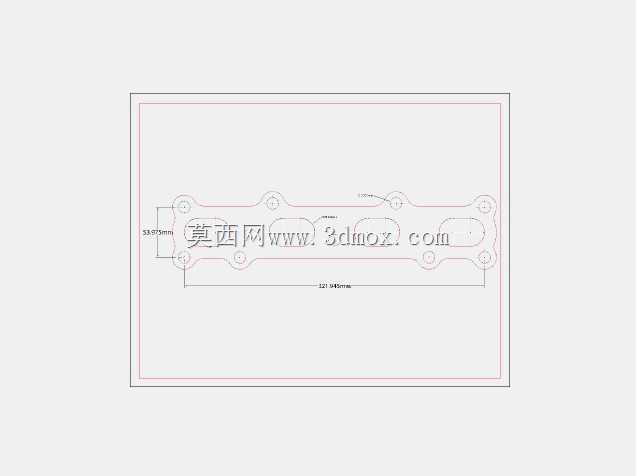

　　法兰整体为长条形对称结构，总长度127.94mm，总宽度33.02mm，厚度方向根据排气系统的承压需求设置为8mm，既能够保证螺栓锁紧时的结构刚度，避免法兰受压变形，也不会过度增加零件重量，符合乘用车轻量化的设计要求。法兰上共设置6个螺栓安装孔，沿法兰长度方向对称排布，孔位公差控制在±0.05mm，能够与排气歧管、排气管端的对接法兰实现精准对位，装配时不需要额外修配孔位，可直接穿入螺栓完成锁紧，大幅提升总装环节的装配效率。设计过程中，针对排气系统的振动传递特性，法兰的边角位置均做了R2的圆角过渡处理，避免应力集中导致的法兰开裂问题，同时密封面周围预留了0.5mm的垫片压缩限位台阶，能够防止螺栓锁紧时垫片过度压溃失效，

　　保证密封结构的长期使用寿命。在实际维修替换场景中，这款法兰的尺寸参数完全匹配原厂1.8排量MX5车型的排气对接位置，既可以用于原厂排气系统的损坏替换，也能够适配改装排气的管路对接需求，安装时只需要将两端管路插入法兰对应的对接位，放置好密封垫片后按照对角顺序锁紧螺栓即可，不需要对原车排气结构做额外切割修改。从结构设计的合理性来看，这款法兰没有多余的冗余结构，所有结构特征都服务于连接密封与安装定位的核心功能，对称式的孔位设计也避免了装配时的方向错位问题，即使是维修环节的非专业装配人员，也能够快速完成对位安装。在排气系统工作时，发动机排出的高温尾气首先经过排气歧管汇聚到法兰对接位置，法兰的平整密封面能够保证整个通流截面的密封性，

　　不会出现尾气旁漏的问题，同时6点对称的螺栓锁紧结构，能够均匀分散排气脉冲带来的振动载荷，避免单颗螺栓受力过大导致的断裂、松动问题。针对排气系统的热胀冷缩特性，法兰的螺栓孔直径比适配螺栓大0.5mm，能够预留足够的热变形补偿余量，避免高温下零件热胀导致的螺栓剪切断裂问题，这一细节设计也是经过多轮工况验证后确定的参数，能够覆盖-40℃到800℃的工作温度区间，满足排气系统全工况的使用需求。
