气动系统配套3.5升高压储气瓶结构设计

　　在气动自动化生产线、小型气动执行机构配套、便携气动工具供气单元这类场景里，小型高压储气瓶是平衡系统压力波动、储备瞬时大流量压缩气体的核心配套元件，这款3.5升规格的储气瓶，就是针对中小流量气动系统的瞬时供气需求设计的承压储容部件。从实际使用场景来看，这类储气瓶常配套在气动机械手末端执行单元、小型气动铆接设备、便携气动检测装置上，当系统主气源供气流速跟不上执行元件瞬时耗气峰值时，瓶内预存的高压气体可以快速补压，避免执行机构动作迟滞、压力不足导致的工艺失效，比如在气动分拣工位的高速吹气工序、小型气动气缸的快速伸出动作环节，这类小容积储气瓶的补压作用非常明显，相比直接从主气源管路取气，加装这类储气瓶后可以将瞬时压力波动控制在5%以内，大幅提升气动系统的动作稳定性。

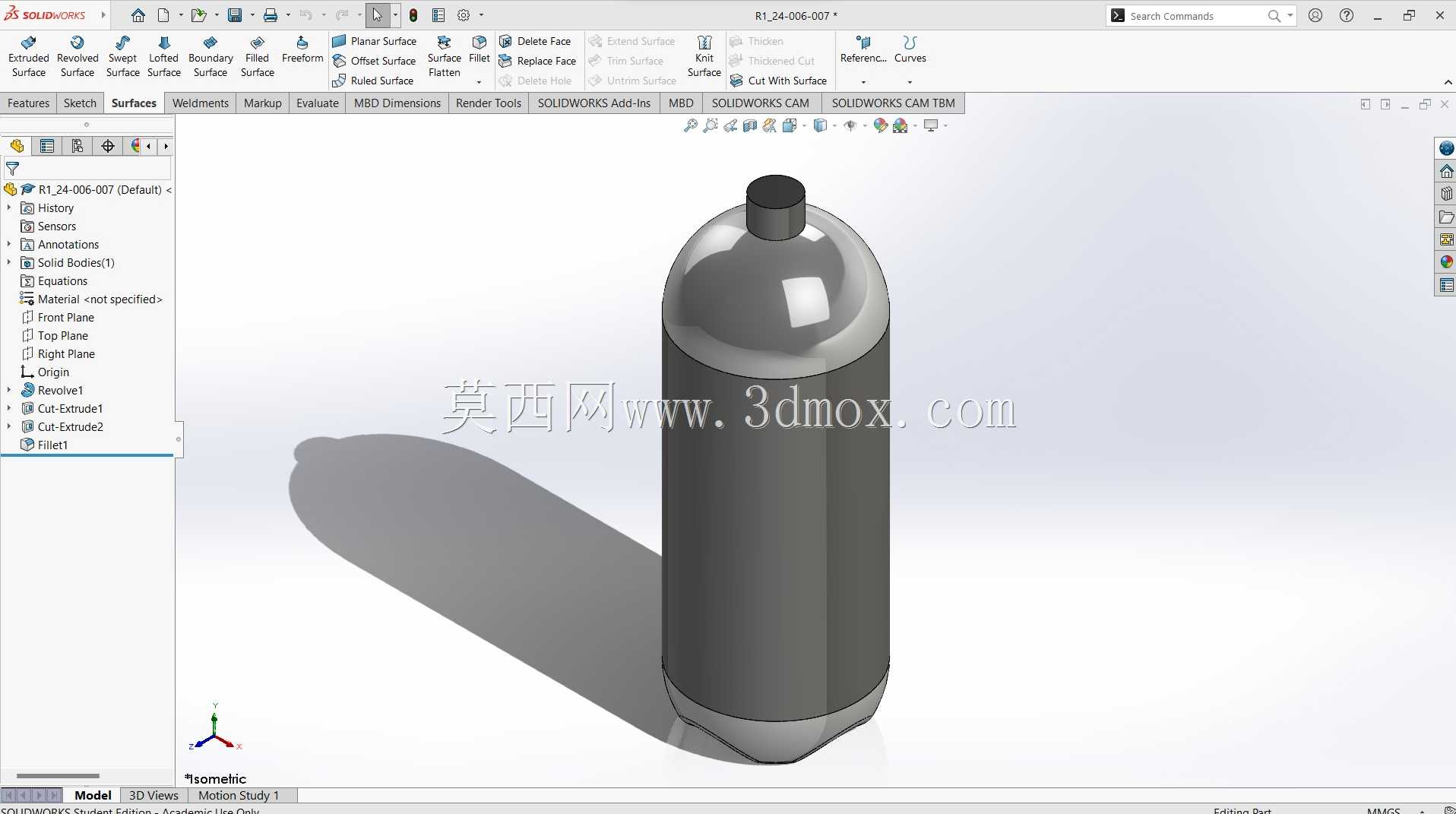

　　从设计思路上看，这款储气瓶采用了经典的回转体承压结构，整体以等直径圆柱段为主体，底部采用内凹式弧面封头结构，顶部集成了一体式的瓶口连接段，这种结构设计首先是从承压受力角度出发，圆柱段的环向应力分布均匀，配合弧面封头可以避免直角结构带来的应力集中问题，在额定工作压力下，瓶体壁厚的应力分布可以控制在材料许用应力的70%以内，预留足够的安全裕度。底部的内凹封头除了优化受力之外，还可以让瓶体竖直放置时具备稳定的支撑能力，不需要额外加装支撑底座就能平稳放置在安装平面上，减少配套安装的零件数量。顶部的瓶口段设计了标准的外螺纹连接结构，可以直接配套通用的气动瓶阀、快插接头或者压力检测元件，不需要额外加工转接结构，适配市面上主流的气动管路连接标准。

　　从外形尺寸与安装边界来看，这款储气瓶的整体长度控制在适配小型设备安装空间的范围内，圆柱段外径统一，安装时可以采用标准的管夹进行固定，固定点位可以选择圆柱段的任意位置，不需要在瓶体上额外加工安装孔，避免破坏瓶体的承压完整性。瓶体的整体重量控制在合理范围内，即使安装在移动类气动设备上，比如便携气动打标机、移动气动检漏装置上，也不会带来过大的负载负担。瓶口的连接螺纹轴线与瓶体回转轴线完全重合，连接管路后不会产生额外的偏载力矩，避免长期使用后连接部位出现密封失效的问题。

　　在功能特性上，这款储气瓶的内部容积经过精准核算，3.5升的有效储气量可以满足单台小型气动执行元件连续3到5次的满行程动作供气需求，不需要主气源持续大流量供气，对于采用小型空压机作为气源的便携设备来说，可以有效降低空压机的启动频次，延长空压机的使用寿命。瓶体的内壁做了光滑处理，减少压缩空气流动时的阻力，同时避免内壁残留杂质污染气动回路，对于配套精密气动元件的场景，比如气动量仪、精密气动定位机构的供气系统，这种光滑内壁设计可以减少杂质携带的风险，降低气动回路中过滤器的负载。瓶体的外表面采用了均匀的壁厚设计，在进行表面处理或者加装标识时，不需要考虑壁厚差异带来的强度问题，同时外表面的圆柱面可以方便地粘贴压力标识、流向标识等运维提示标识。

　　从实际选型适配的角度来说，这类储气瓶的工作压力区间覆盖了常规气动系统的0.6到1.0兆帕常用工作压力范围，不需要额外定制承压等级就可以适配绝大多数工厂常规气动系统的压力要求。在安装布局时，既可以竖直安装也可以水平安装，因为瓶体内部没有活动部件，安装姿态不会影响储排气的功能，在设备内部空间局促的场景下，可以根据管路走向灵活调整安装方向，只需要保证瓶体固定牢靠、连接部位密封可靠即可。另外，瓶体的顶部瓶口位置预留了足够的操作空间，安装瓶阀或者接头时，普通的活动扳手就可以完成拧紧操作，不需要特殊的安装工具，现场装配和后期维护的便利性较好。

　　在结构细节处理上，瓶体的所有转角位置都做了圆弧过渡处理，没有尖锐的棱角，一方面是避免应力集中提升承压安全性，另一方面也可以避免安装和运维过程中划伤操作人员，符合机械设备的安全设计要求。底部的内凹封头边缘做了小圆弧卷边处理，竖直放置时与安装平面的接触压强均匀，不会因为局部压强过大刮伤设备安装面板，同时卷边结构也提升了底部封头的结构刚度，在瓶体承受内部压力时，底部不会出现向外鼓胀的变形问题，长期使用后依然可以保持稳定的放置状态。
