GoPro10运动相机快装固定支架结构

　　这款适配GoPro10运动相机的快装固定支架，是户外摄影、工业设备巡检、运动记录场景中常用的连接固定部件，核心作用是实现运动相机与各类挂载基座的快速拆装与可靠锁止，避免拍摄过程中相机出现松脱、移位问题。从实际使用场景来看，这类支架既可以搭配头盔绑带用于骑行、滑雪等户外运动的第一视角拍摄，也可以固定在机床设备旁的巡检工位、自动化产线的观测点位，配合运动相机完成设备运行状态的影像记录，还能适配车载吸盘、手持自拍杆等多种外接配件，覆盖多场景的相机挂载需求。

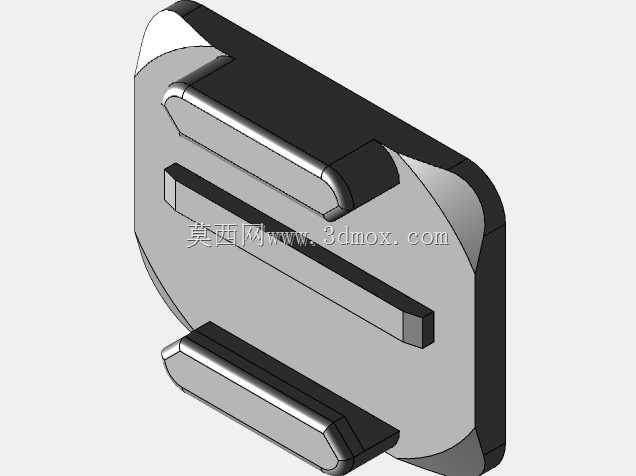

　　结构设计上，支架采用了运动相机通用的三道平行卡扣式快装结构，卡扣的凸起高度、卡槽间距完全匹配GoPro系列相机底部的标准快装接口，安装时只需将卡扣对准相机底部的滑槽推入，即可通过相机自带的锁扣完成固定，拆卸时按下锁扣就能直接滑出，整个拆装过程无需额外工具，单手即可完成操作，适配户外快速调整机位的使用需求。支架主体的基座部分采用贴合相机底部轮廓的弧面设计，安装后与相机底面完全贴合，避免出现局部应力集中导致的支架断裂或者相机外壳磨损问题，边缘位置做了R2左右的圆角过渡，没有尖锐棱角，既不会划伤相机外壳，也能避免安装时刮伤操作人员手部。

　　从安装边界来看，支架整体厚度控制在8mm左右，安装后不会额外增加过多的相机整体厚度，不会影响相机放入常规的防水壳、保护套中；三道卡扣的长度统一为12mm，推入相机滑槽后有足够的啮合长度，即使在剧烈振动的场景下，比如山地骑行、设备高速运转的工位旁，也不会出现卡扣脱出的问题。卡扣的根部做了加厚的加强筋设计，厚度从卡扣端部的1.5mm逐步过渡到根部的3mm，提升卡扣的抗弯折强度，即使反复拆装数百次，卡扣也不会出现塑性变形或者断裂问题。支架的背面为平整的粘接/连接面，可以根据使用需求粘贴双面胶固定在光滑平面，也可以通过预留的安装孔搭配螺丝固定在硬质基座上，适配不同的挂载场景。

　　设计过程中重点考虑了不同使用环境下的可靠性，卡扣的配合公差控制在0.1mm以内，既不会因为公差过小导致拆装卡滞，也不会因为公差过大导致安装后出现旷量，避免拍摄时画面因为支架间隙出现抖动。材质选择上适配常规的工程塑料注塑工艺，比如ABS或者PA加纤材质，兼顾强度与韧性，在低温户外环境下也不会出现脆裂问题。整个支架没有多余的冗余结构，在保证结构强度的前提下尽可能做了轻量化设计，整体重量控制在10g以内，不会给运动相机增加过多的负重，也不会因为支架过重导致相机挂载后出现重心偏移的问题。对于需要做定制化挂载的结构设计人员来说，这个支架的快装接口尺寸完全遵循运动相机的通用接口标准，可以直接集成到各类定制化的摄影配件、设备观测支架的设计中，减少重复开发接口结构的工作量，提升配件的通用适配性。
